Leitungsauslegung
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein. Wählen Sie
die Leitung nach der netzseitig vorgeschalteten Sicherung aus.
Der erforderliche Leitungsquerschnitt richtet sich nach der vorgeschalteten Sicherung.
Vorgehensweise beim Anschluss
1. Leitungen vorbereiten, wie in Kapitel 5.3 „Leitungen vorbereiten“ (Seite 24) beschrieben.

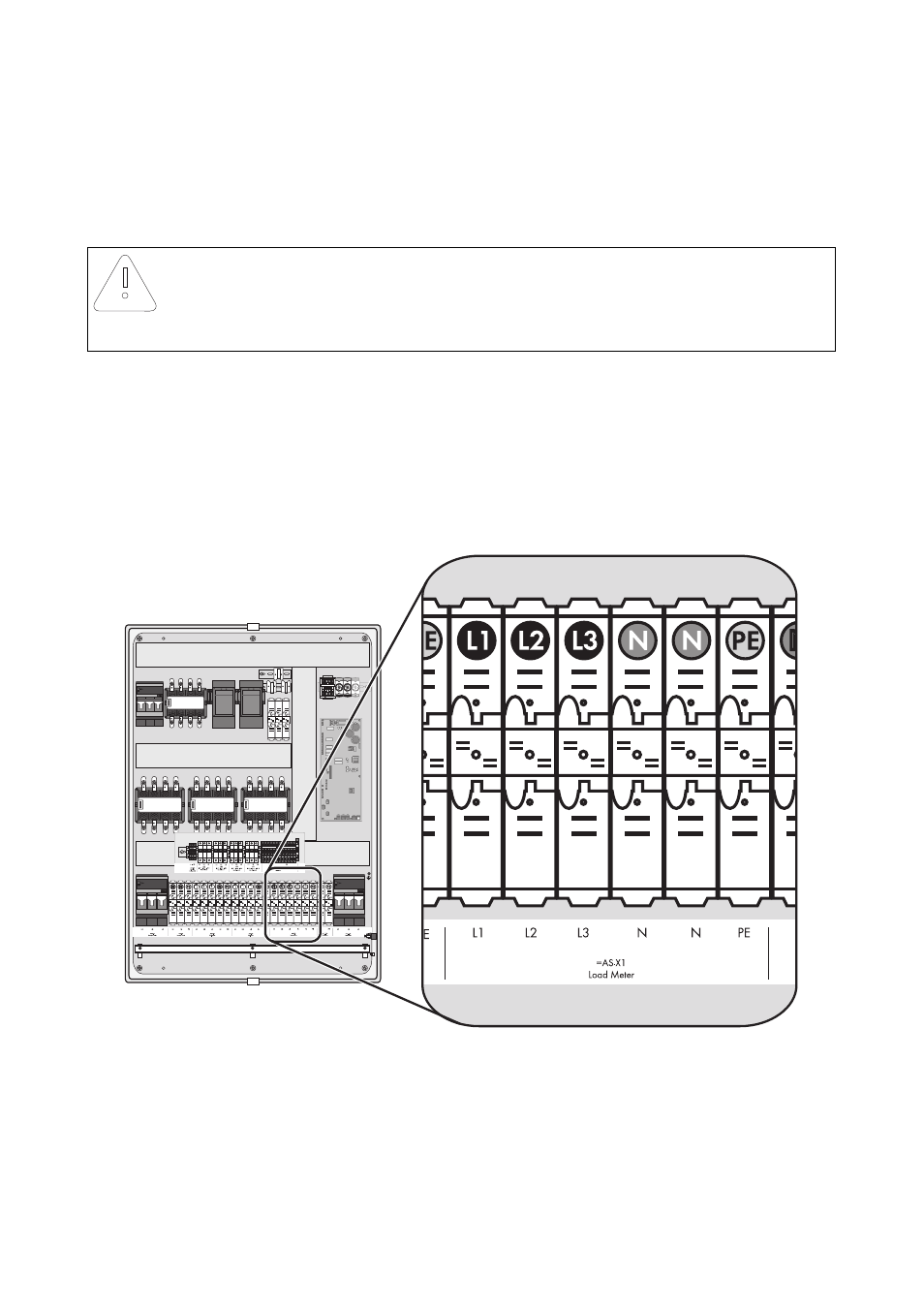

2. PE und N entsprechend der Beschriftung an die Anschlussklemme „=AS-X1Load Meter“
anschließen. Die zweite Anschlussklemme „N“ wird nicht belegt.
3. L1, L2 und L3 entsprechend der Beschriftung an die Anschlussklemme „=AS-X1 Load Meter“
anschließen.
☑ Der Bezugszähler ist an der Automatic Switch Box angeschlossen.
ACHTUNG!
Zerstörung der Automatic Switch Box durch fehlende Vorsicherung.
• Maximal eine 160-A-Sicherung als Vorsicherung in die Verteilung einsetzen.
