Leitungsauslegung
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein. Wählen Sie
die Leitung nach der netzseitig vorgeschalteten Sicherung aus.
Der erforderliche Leitungsquerschnitt richtet sich nach der vorgeschalteten Sicherung.
Vorgehensweise beim Anschluss
1. Leitungen vorbereiten, wie in Kapitel 5.3 „Leitungen vorbereiten“ (Seite 24) beschrieben.

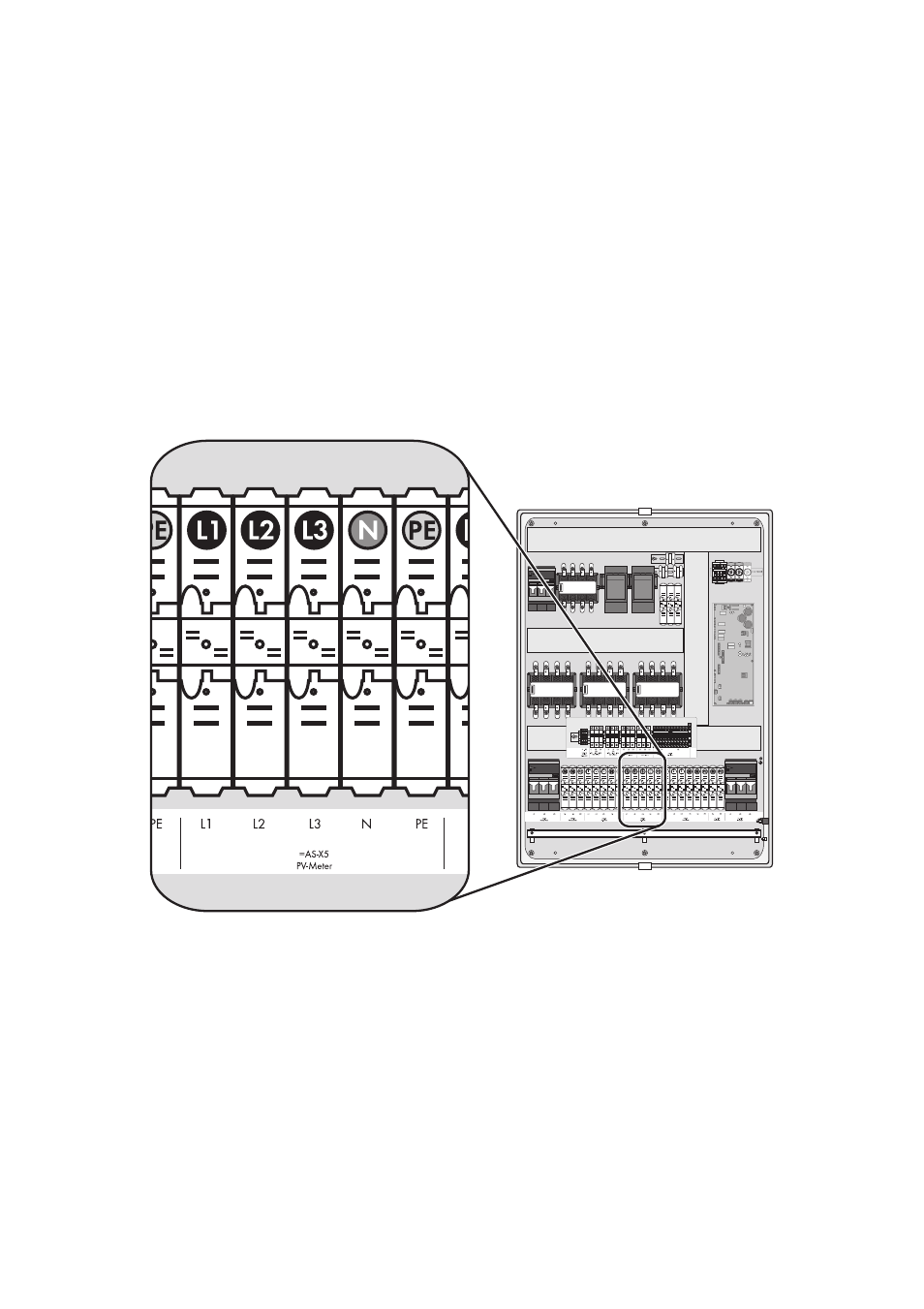

2. PE und N entsprechend der Beschriftung an die Anschlussklemme „=AS-X5 PV-Meter“
anschließen.
3. L1, L2 und L3 entsprechend der Beschriftung an die Anschlussklemme „=AS-X5 PV-Meter“
anschließen.
☑ Der Einspeisezähler ist an der Automatic Switch Box angeschlossen.
