Elektrischer Anschluss SMA Solar Technology AG
34 AS-BOX-XL-IDE094410 Installationsanleitung
5.4.5 Batterie anschließen
Die elektrische Verbindung von der Batterie zur Automatic Switch Box ist notwendig, um ein DC-
betriebenes Schütz innerhalb der Automatic Switch Box mit Spannung zu versorgen.
Leitungsauslegung
Leitungs- und Verlegeart müssen für den Einsatz und den Verwendungsort geeignet sein.
Legen Sie den Leitungsquerschnitt gemäß dem eingesetzten Leitungstyp, der Verlegeart und den
Umgebungsbedingungen am Installationsort aus.
Legen Sie die Leitung auf eine Leistung von kurzzeitig 800 W bei niedriger Batteriespannung aus.
Vorgehensweise beim Anschluss
1. Leitungen vorbereiten, wie in Kapitel 5.3 „Leitungen vorbereiten“ (Seite 24) beschrieben.

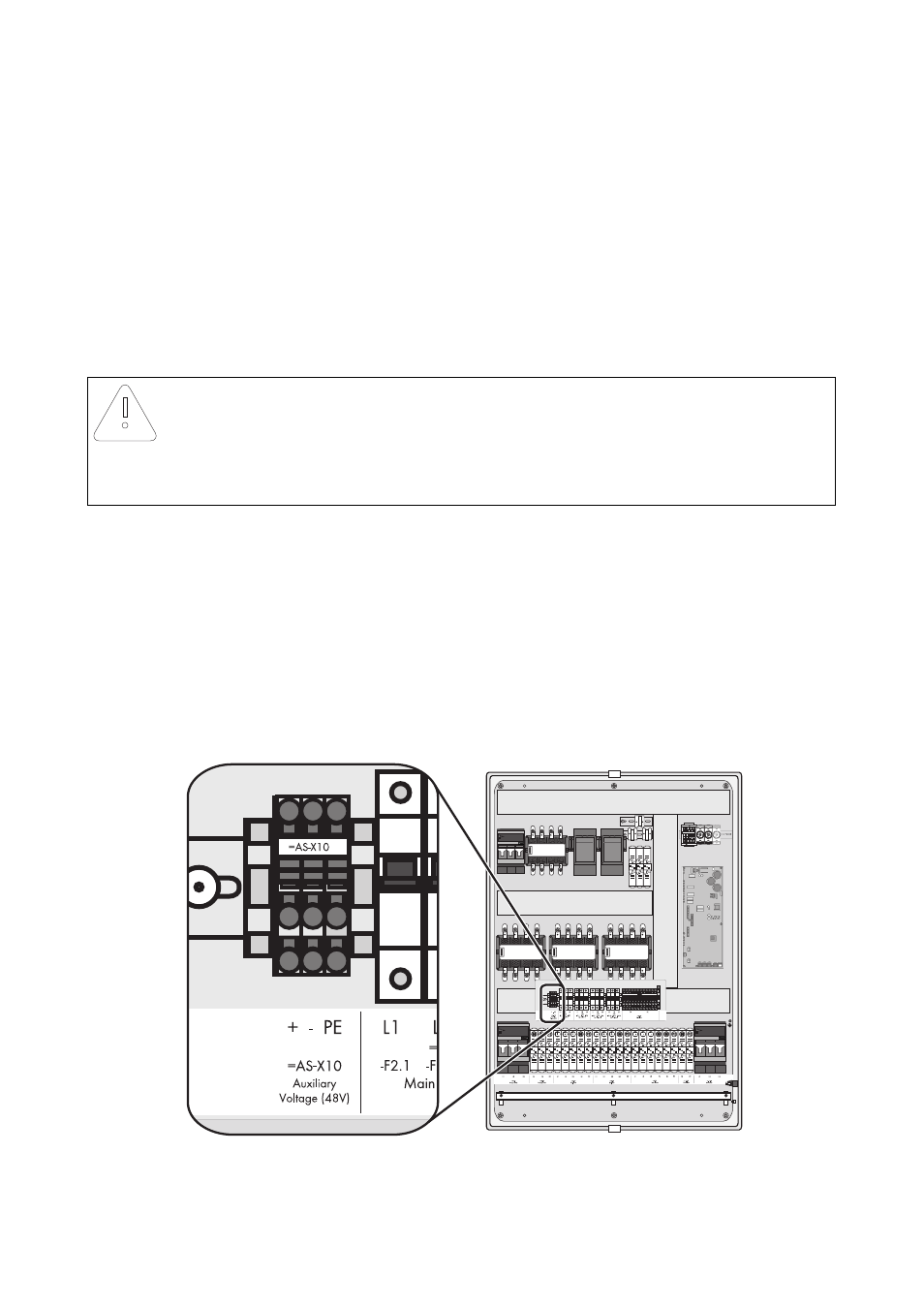

2. PE entsprechend der Beschriftung an die Anschlussklemme „=AS-X10 Auxiliary Voltage (48V)“
anschließen.
3. Pluspol der Leitung entsprechend der Beschriftung an die Anschlussklemme „=AS-X10 Auxiliary
Voltage (48V)“ anschließen.
4. Minuspol der Leitung entsprechend der Beschriftung an die Anschlussklemme „=AS-X10
Auxiliary Voltage (48V)“ anschließen.
☑ Die Batterie ist angeschlossen.
ACHTUNG!
Zerstörung der Leitung durch thermische Überlastung.
• Leitung der Batterie mit einer externen Vorsicherung, z. B. mit den integrierten
Schmelzsicherungen der BatFuse-B.03 von SMA Solar Technology AG.
