Elektrischer Anschluss
SMA Solar Technology AG
42
AS-BOX-XL-IDE094410
Installationsanleitung

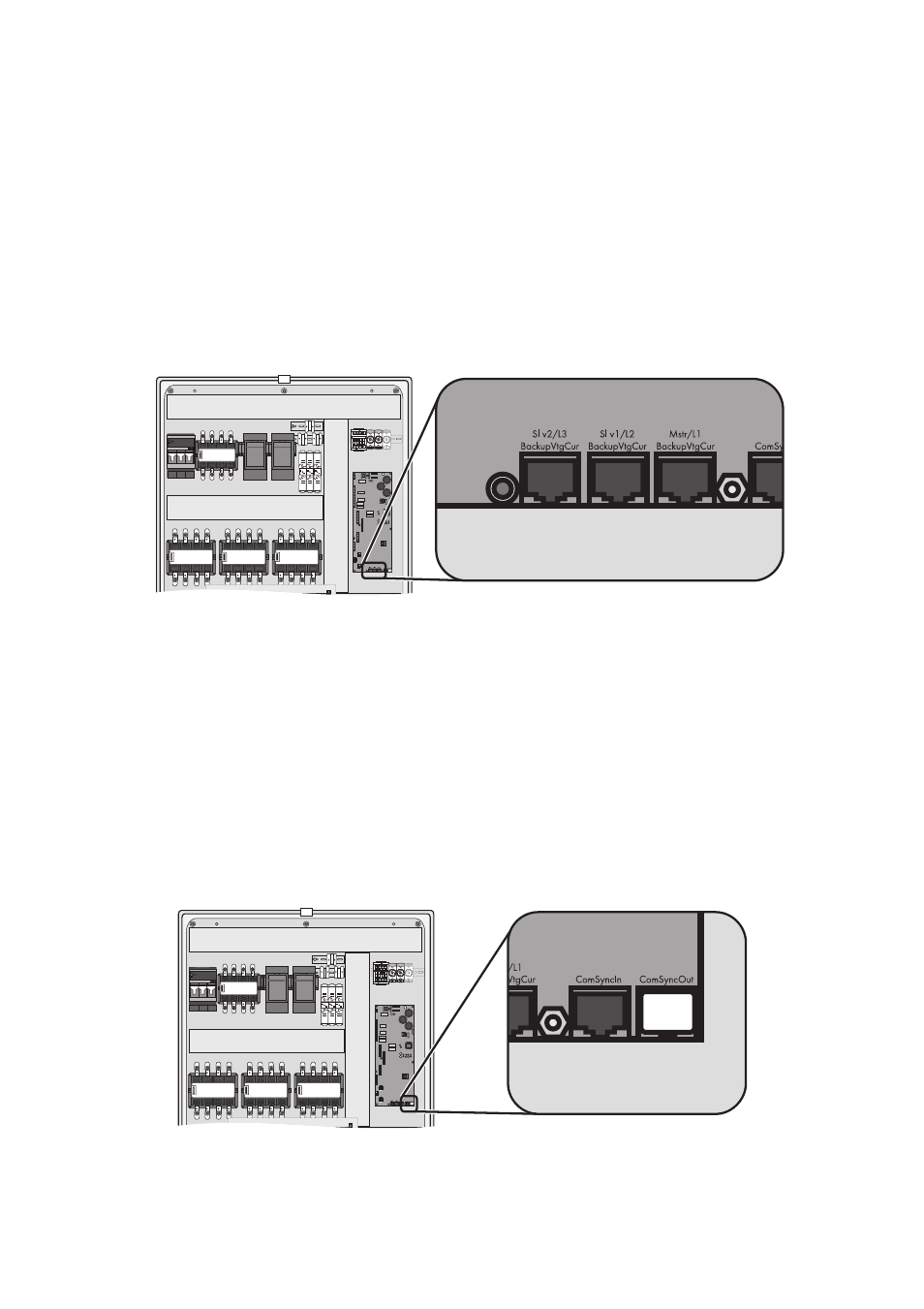

5.5.2 Steuer- und Messleitung anschließen
1. Steuer- und Messleitung (rot) für den Sunny Backup Master des Main Cluster in die „Mstr/L1
BackupVtgCur“-Buchse stecken.
2. Steuer- und Messleitung für den Sunny Backup Slave 1 des Main Cluster in die „Slv1/L2
BackupVtgCur“-Buchse stecken.
3. Steuer- und Messleitung für den Sunny Backup Slave 2 des Main Cluster in die „Slv2/L3
BackupVtgCur“-Buchse stecken.
☑ Steuer- und Messleitungen sind angeschlossen.
5.5.3 Kommunikationsleitung anschließen
1. Kommunikationsleitung (schwarz) für die Kommunikation zwischen Sunny Backup und
Automatic Switch Box in die „ComSyncIn“-Buchse stecken. Abschlusswiderstand in der
„ComSyncOut“-Buchse stecken lassen.
2. Ende der Kommunikationsleitung in die „ComSyncIn“-Buchse an einen Sunny Backup im Main
Cluster anschließen. Da alle Sunny Backup (Master und Slaves) des Main Cluster über einen
Kommunikationsbus miteinander verbunden sind, kann die Automatic Switch Box an einen
Slave oder an den Master des Main Cluster angeschlossen werden.
☑ Kommunikationsleitung ist angeschlossen.
