4.2 Voraussetzungen PV-Generator
Der Sunny Boy SB 700 ist für den Anschluss von bis zu zwei sogenannten Strings (Rei-
henschaltungen von PV-Modulen) mit homogener Struktur (Module gleichen Typs,
identischer Ausrichtung, Neigung und Anzahl) vorgesehen.
„Sunny Design“ hilft Ihnen bei der Anlagenauslegung und Überprüfung der String-
größe unter Berücksichtigung des jeweiligen Wechselrichters. Weitere Informationen
über Sunny Design sind unter www.SMA.de verfügbar.
Für den Anschluss der PV-Generatoren besitzt das Gerät vier DC-Steckverbinder
(zwei für jeden String). Die Anschlussleitungen des PV-Generators müssen also eben-
falls mit solchen Steckverbindern ausgestattet sein. Ein vorkonfektioniertes Set zum
Anschluss loser Kabelenden eines Strings ist als Zubehör erhältlich. Die SMA-Bestell-
bezeichnungen für die unterschiedlichen Anschlüsse lauten wie folgt:
• Multi-Contact 3 mm: „SWR-MC“
• Multi-Contact 4 mm: „MC-SET“
• Tyco:
„TYCO-SET“

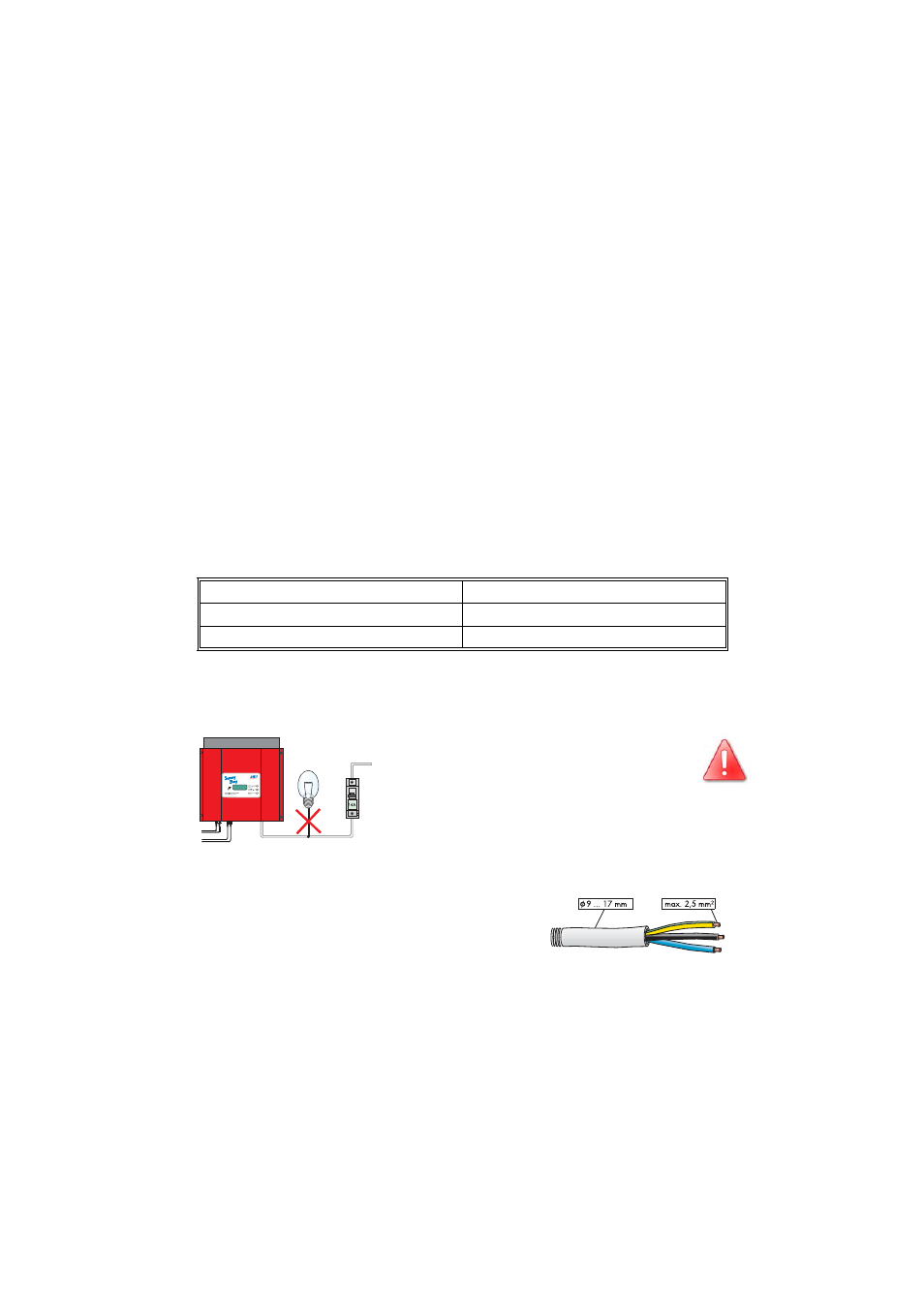

4.3 Niederspannungsnetz 230 V (AC)
Der Netzanschluss des Sunny Boy muss 3-adrig erfolgen (L, N, PE).
Die Netzanschlussklemmen der im Beipack enthaltenen
AC-Kupplungsdose können Aderquerschnitte bis
2,5 mm² aufnehmen.
Für den Anschluss eines Leitungsdurchmessers von 9
mm bis 13,5 mm enthält der Beipack eine PG13,5 AC-
Kupplungsdose und für den Anschluss eines Leitungs-
durchmessers größer 13,5 mm bis maximal 17 mm wird die AC-Kupplungsdose
PG16 verwendet. Eine ausführliche Anleitung finden Sie in den Kapiteln „Anschluss
des AC-Steckers mit PG13,5” (Seite 24) und „Anschluss des AC-Steckers mit PG16”
(Seite 26).
Grenzwerte für DC-Eingang
max. Spannung 250 V (DC)
max. Eingangsstrom 7 A (DC)
Als Stromkreissicherung (Leitungsschutz-
element) empfehlen wir einen 16-A-Siche-
rungsautomaten. Verbraucher dürfen an
diesem Stromkreis nicht angeschlossen
werden.
Leitungs-
durchmesser
Aderquer-
schnitt
