Installation SMA Technologie AG
Seite 32 SB700-11:SD2006 Installationsanleitung
5.4 Inbetriebnahme
Sie können den Sunny Boy SB 700 in Betrieb nehmen, wenn
• der Gehäusedeckel fest aufgeschraubt ist,
• die DC-Leitungen (PV-Strings) auf Spannung und Polarität geprüft und vollständig
angeschlossen sind und die nicht benötigten DC-Steckverbinder an der Gehäuse-
unterseite mit den Schutzkappen verschlossen sind,
• die AC (Netz)-Leitung korrekt angeschlossen ist.
Vorgehensweise für die Inbetriebnahme
Überprüfen Sie die Stringspannungen erneut auf Einhaltung der in Kapitel 4.2 „Vor-
aussetzungen PV-Generator” (Seite 17) genannten Grenzwerte. Sind diese zu hoch,
muss der Planer / Installateur des PV-Generators für Abhilfe sorgen.
Sollte sich trotz überprüfter Stringspannungen bei erneutem Anschluss des PV-Gene-
rators an den Sunny Boy SB 700, das LED-Signal wiederholen, trennen Sie den PV-
Generator wieder vom Sunny Boy und setzen Sie sich bitte mit der SMA Technologie
AG in Verbindung (siehe Kapitel 11 „Kontakt” (Seite 63)).

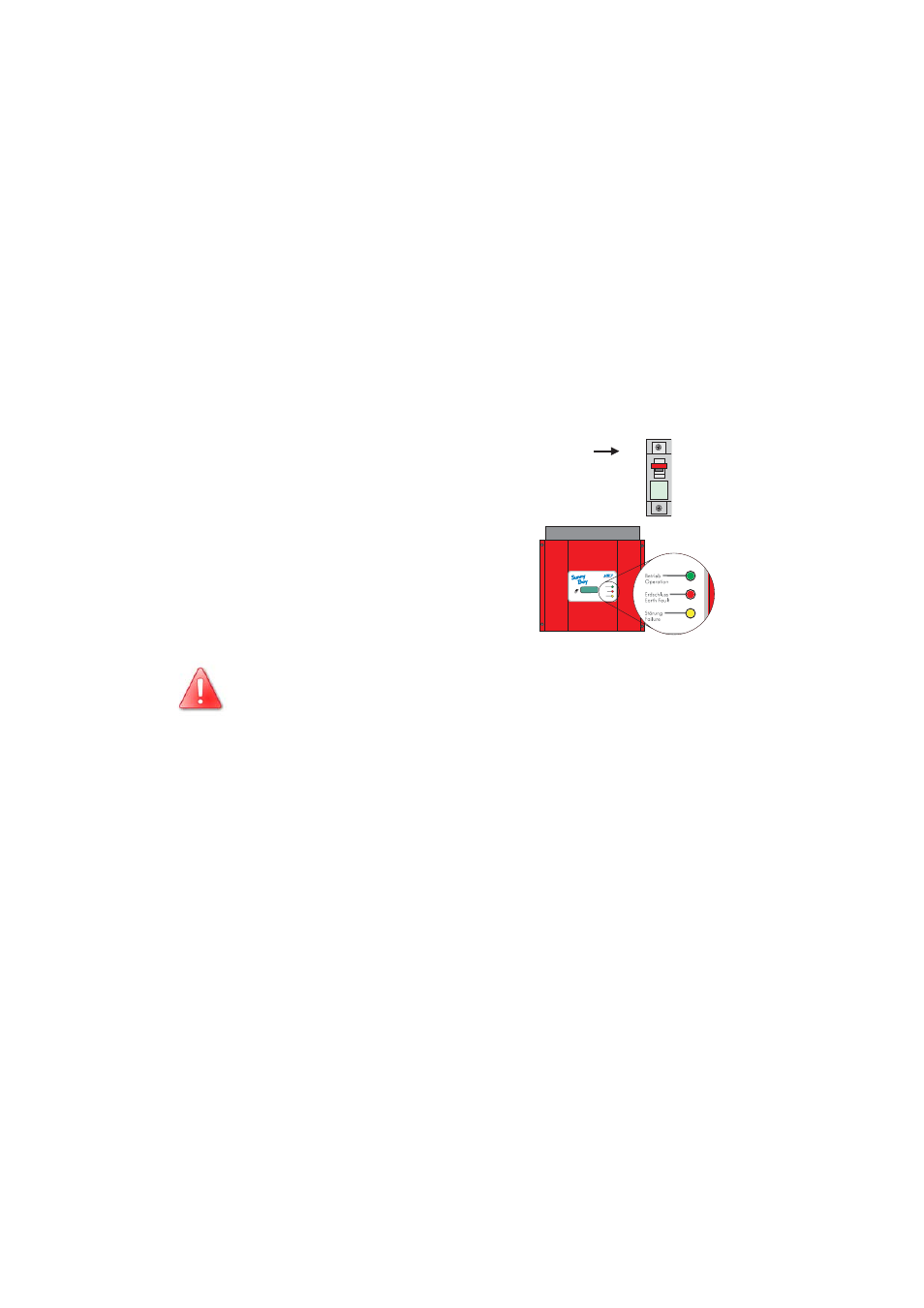

1. Schalten Sie jetzt den Leitungsschutzschalter
ein.
2. Überprüfen Sie nun anhand der LED-Anzeige
und der Tabelle auf der folgenden Seite, ob sich
der Sunny Boy SB 700 in einem störungsfreien
und sinnvollen Betriebszustand befindet. Ist dies
der Fall, ist die Inbetriebnahme erfolgreich ab-
geschlossen.
Leuchtet nach kurzer Zeit die untere, gelbe LED wiederholt im Se-
kundentakt viermal auf, so muss die Netzspannung und der PV-
Generator sofort wieder von dem Sunny Boy SB 700 getrennt wer-
den! Es besteht die Gefahr der Zerstörung des Wechselrichters
durch zu hohe DC-Eingangsspannung!
An
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
