SMA

Technologie AG

Die Kommunikationsschnittstelle

Installationsanleitung

SB700-11:SD2006

Seite 61

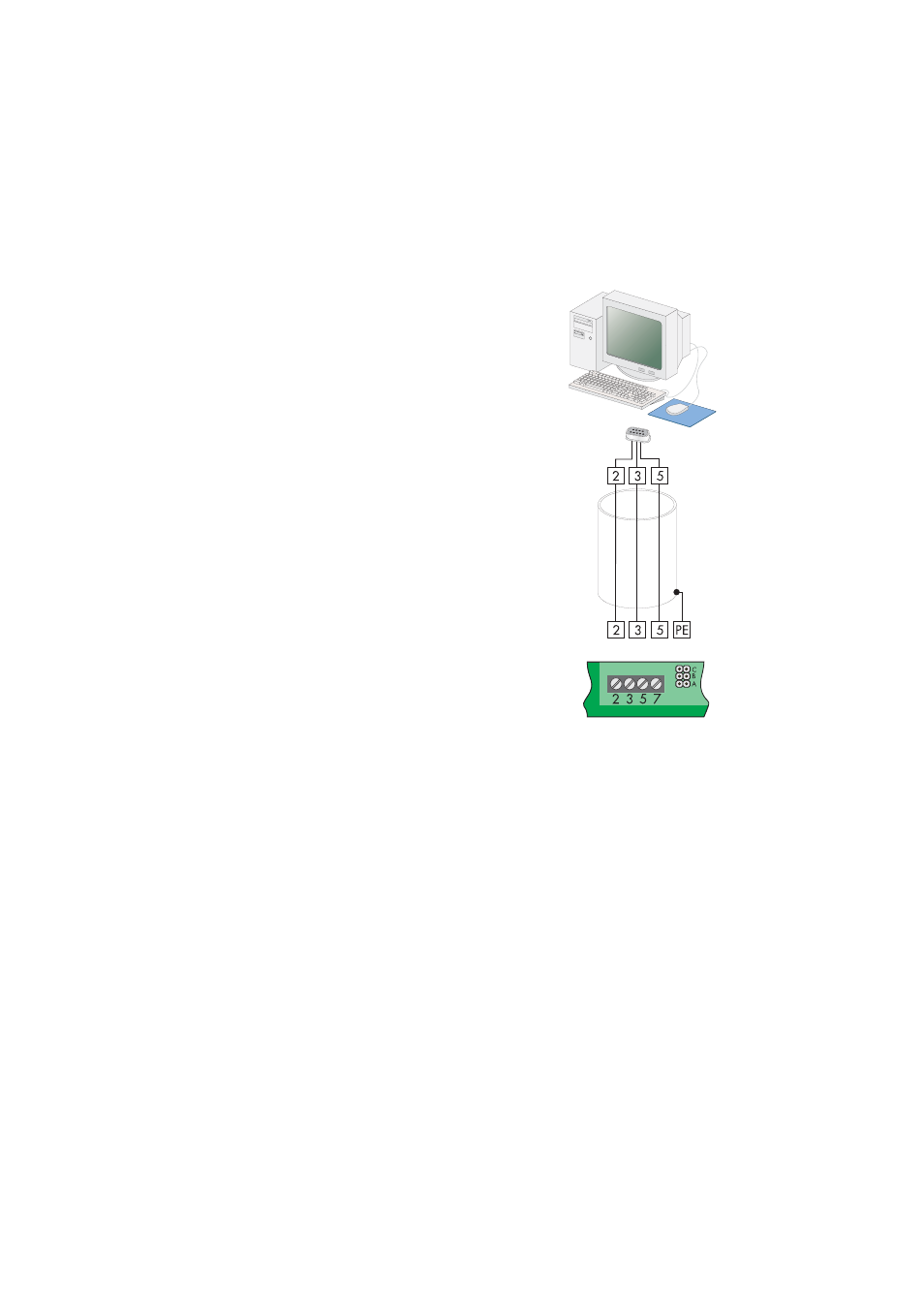

10.2.2 Verdrahtungsplan

1.

Verwenden Sie eine 9-polige
D-Sub Buchse, um den Wechsel-
richter an den PC anzuschließen.

2.

Bauen Sie die Kommunikations-
schnittstelle wie in Kapitel 10.1
„Anschluss der Schnittstelle”
(Seite 58) b
eschrieben ein. Ste-
cken Sie keine Jumper.

3.

Verbinden Sie Pin 5 der D-Sub
Buchse mit Schraubklemme 5 des
Wechselrichters. Genauso werden
die anderen Pins und Schraub-
klemmen direkt miteinander ver-
bunden.

PC

9-polige
D-Sub
Buchse

Wechselrichter
Kommunikations-
schnittstelle
(Abb. ähnlich)
