SMA Technologie AG Installation
Installationsanleitung SB700-11:SD2006 Seite 21
5 Installation
5.1 Montage
Verwenden Sie die mitgelieferte Wandhalterung zur
problemlosen Montage des Sunny Boy SB 700. In fes-
ten Beton- oder Steinwänden und bei senkrechter Mon-
tage können Sie diese z. B. mit 8 mm x 50 mm
Sechskantschrauben nach DIN 571 in Edelstahlausfüh-
rung und mit Dübeln vom Typ SX10 anbringen.
Berücksichtigen Sie bei der Auslegung der Aufhängung
in jedem Fall das Gewicht des Sunny Boy SB 700
(16 kg).

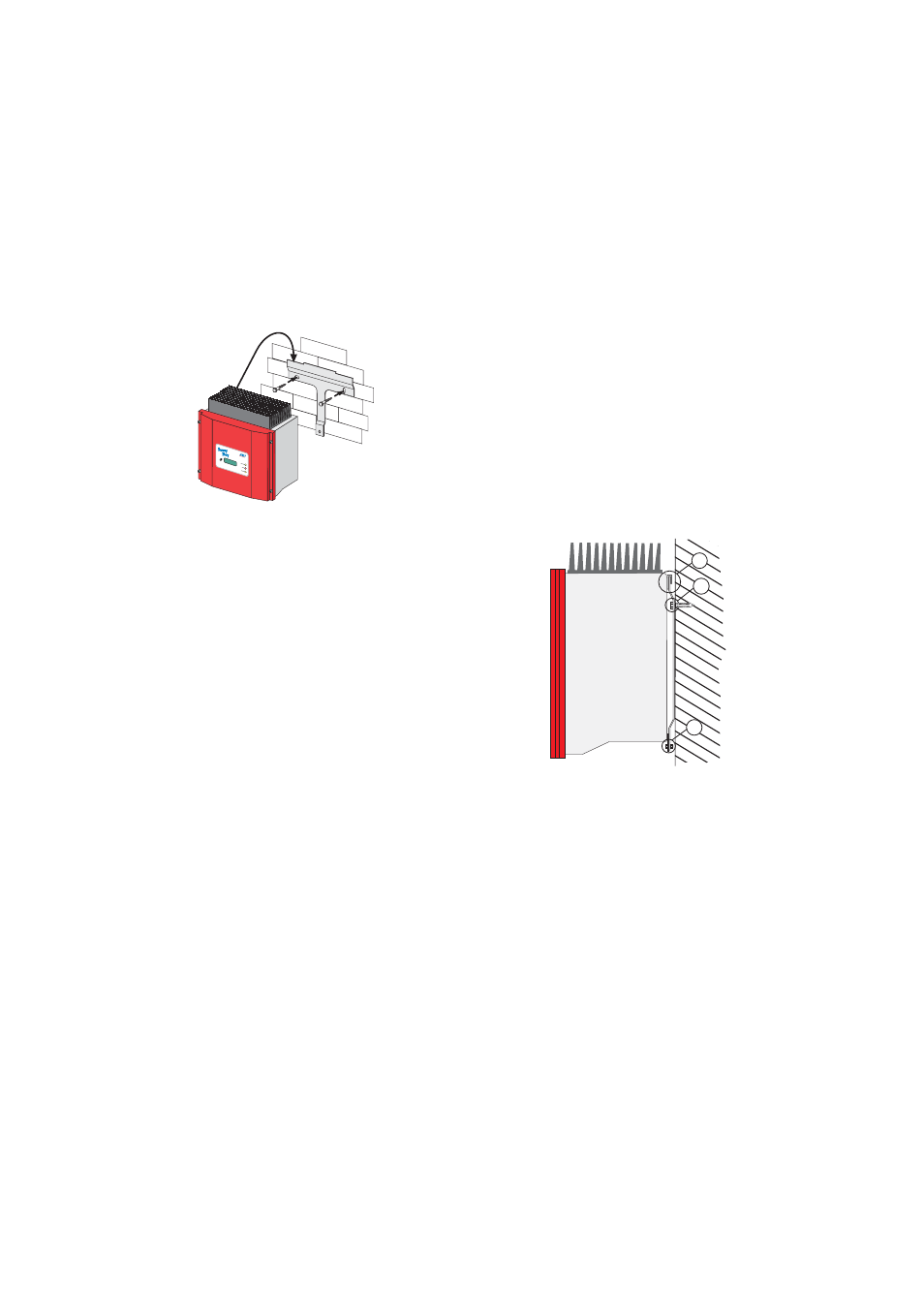

1. Montieren Sie die Wandhalterung (1). Zum Mar-
kieren der Positionen für die Bohrlöcher können
Sie die Wandhalterung auch als Bohrschablone
verwenden.
2. Hängen Sie nun den Sunny Boy SB 700 mit seinen
oberen Befestigungslaschen so in der Wandhalte-
rung ein (2), dass er sich nicht mehr seitlich ver-
schieben lässt.
3. Sichern Sie den Sunny Boy SB 700 gegen Aushe-
ben durch Anschrauben mit der mitgelieferten
M6x10-Schraube an die untere, mittlere Gewin-
debohrung (3).
4. Prüfen Sie den Sunny Boy SB 700 auf festen Sitz.
Betrieb Operation Erdschl uss Earth Fault
Störu ng Failure
Photovoltaik- Stringwec hselrichter Photovol taic string inver ter
2
3
1
