SMA SB 700 Benutzerhandbuch
Seite 30
Installation
SMA
Technologie AG
Seite 30
SB700-11:SD2006
Installationsanleitung
Die Steckplätze für die Jumper sind
auf der Betriebsführungsplatine des
Sunny Boy SB 700 angebracht.
Werkseitig ist kein Jumper gesetzt.
Ein Jumper muss nur gesetzt wer-
den, wenn Sie den Sunny Boy SB
700 mit einer niedrigeren Eingangs-
spannung, also von 96 ... 200 V DC
oder von 73 ... 150 V DC, betreiben
wollen.
Um den Eingangsspannungsbereich anzupassen, gehen Sie wie folgt vor:
1.
Öffnen Sie den Sunny Boy SB 700 wie in Kapitel 6.1 beschrieben.
2.
Ziehen Sie die Klemme nach oben aus dem Klemmenblock heraus und stecken
Sie sie in den entsprechenden Steckplatz.
3.
Setzen Sie den im Beipack enthaltenen Jumper auf den entsprechenden Steck-
platz auf der Betriebsführungsplatine. Wollen Sie den Sunny Boy SB 700 mit
dem maximalen Eingangsspannungsbereich betreiben, darf der Jumper nicht
gesetzt sein.
4.
Wenn der Jumper gesetzt ist und die Klemme gesteckt, verschließen Sie den
Sunny Boy SB 700 wie in Kapitel 6.2 beschrieben.
PE
L
N
150V
ENS2
200V
ENS1

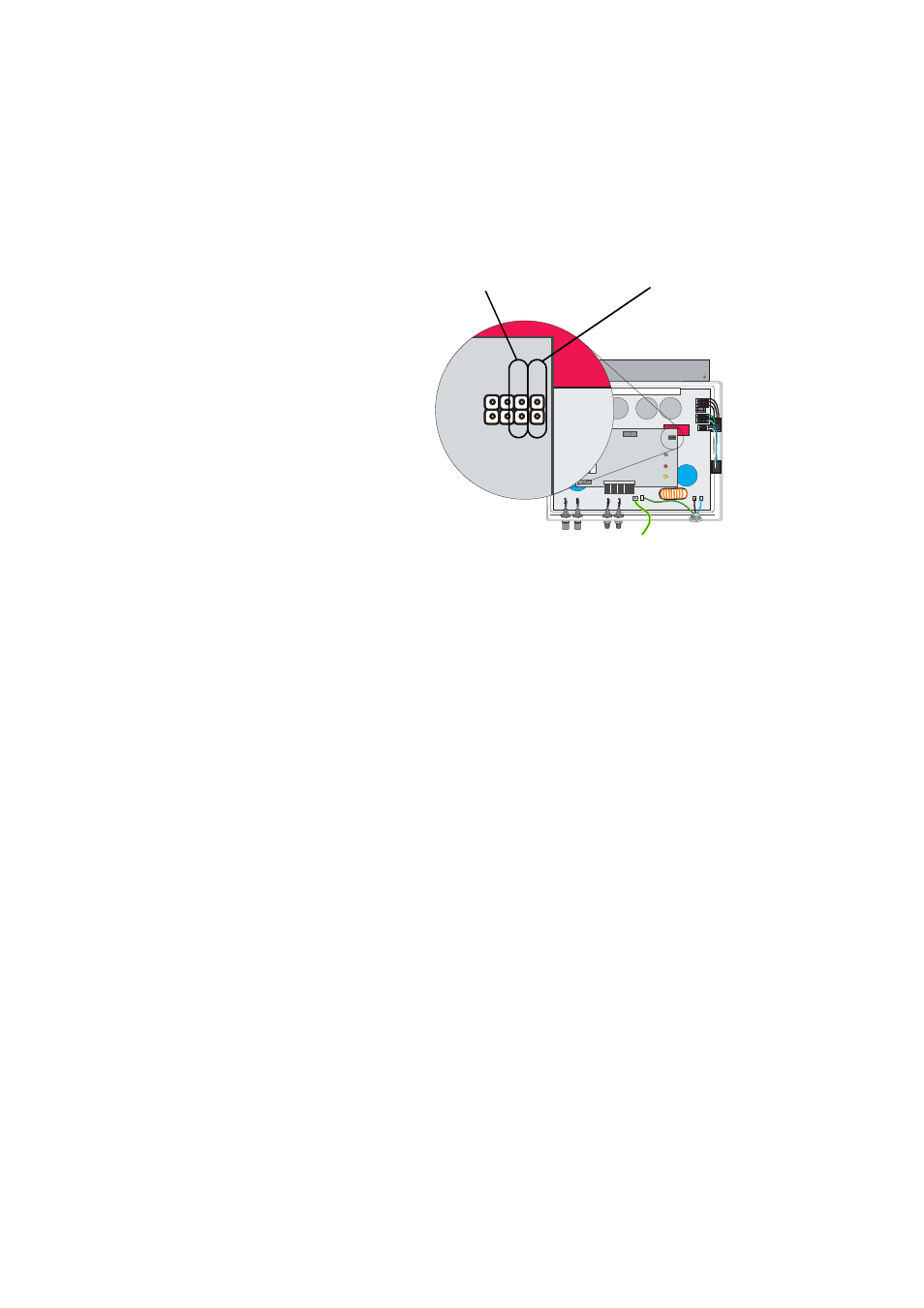

Jumper-Steckplatz für
96 ... 200 V DC
Jumper-Steckplatz für
73 ... 150 V DC
