Installationsanleitung

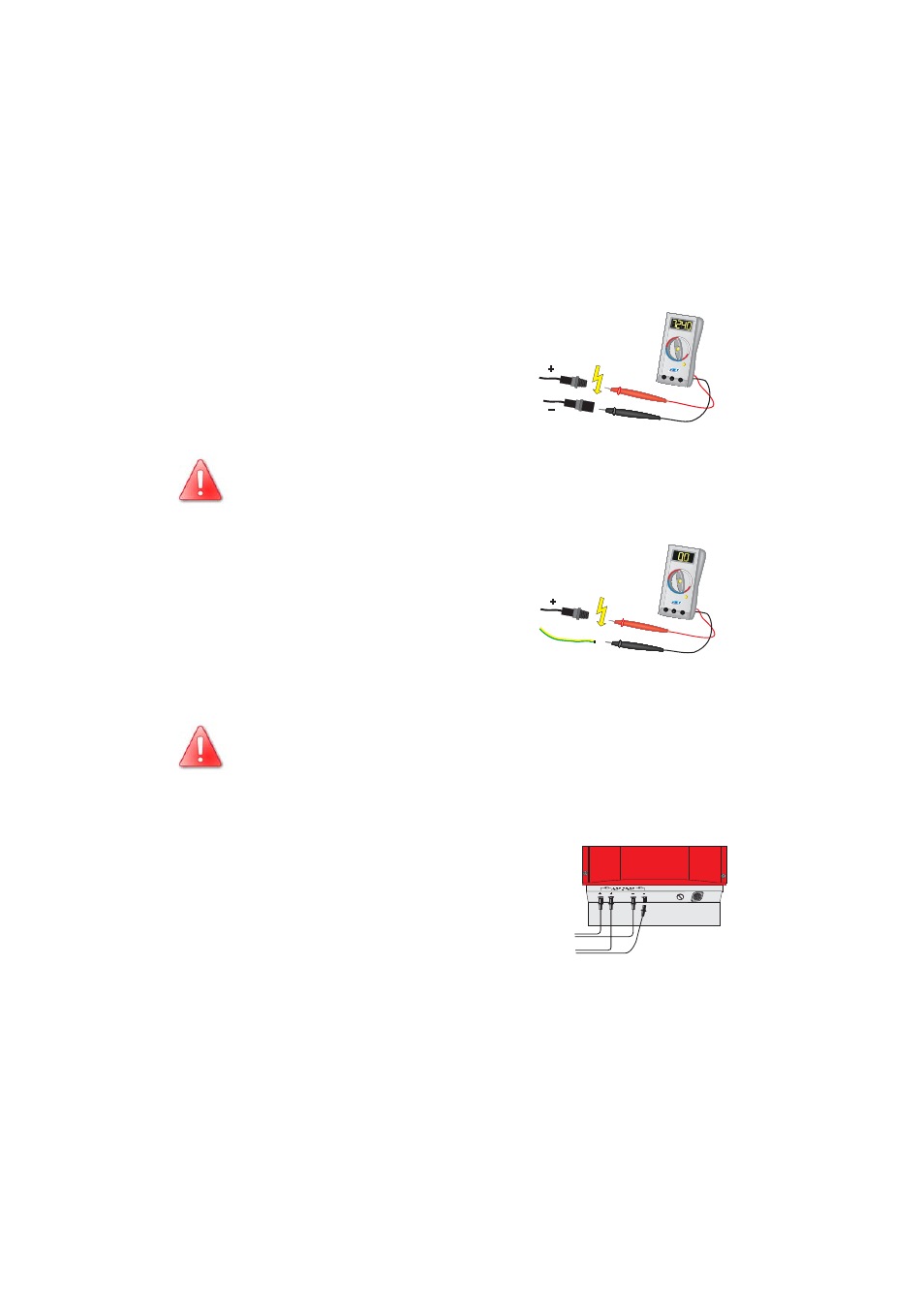

PV-String (DC) Anschluss
Gehen Sie bei dem Anschluss des Eingangs wie folgt vor:
1.
Überprüfen Sie die PV-Generatoranschlüsse auf
richtige Polarität und Einhaltung der maximalen
Stringspannung von 250 V (DC), siehe auch Ka-
pitel 4.2 „Voraussetzungen PV-Generator”
(Seite 17).
Vorsicht! Hier können lebensgefährliche Spannungen anliegen!
2.
Messen Sie die Gleichspannungen zwischen je
einem DC-Steckverbinder eines Strings und Erd-
potenzial.
3.
Sind die gemessenen Spannungen konstant und
entspricht ihre Summe in etwa der Leerlaufspan-
nung des Strings, so liegt ein Erdschluss in die-
sem String vor, auf dessen ungefähre Lage
durch die Verhältnisse der Spannungen zuein-
ander geschlossen werden kann.
Schließen Sie Strings, in denen Sie einen Erdschluss festgestellt ha-
ben, erst dann an den Sunny Boy SB 700 an, wenn Sie den Erd-
schluss im PV-Generator beseitigt haben!
4.
Wiederholen Sie die Punkte 2 und 3 für jeden
String.
5.
Schließen Sie die einwandfreien Strings des PV-
Generators an.
6.
Verschließen Sie die nicht benötigten DC-Ein-
gangsbuchsen mit den im Lieferumfang enthalte-
nen Verschlusskappen.
PE
String 1
String 2
