8 Austausch der Varistoren
Der Sunny Boy SB 700 ist ein technisch hochkomplexes Gerät. Die Möglichkeiten,
Fehler vor Ort beseitigen zu können, beschränken sich daher auf wenige Punkte. Bitte
versuchen Sie nicht, andere Reparaturen als die hier beschriebene vorzunehmen,
sondern nutzen Sie den 24-Stunden-Austauschservice und den Reparaturdienst der
SMA Technologie AG.
Leuchtet während des Betriebs die rote LED der Statusanzeige dauerhaft, so sollte
zunächst ausgeschlossen werden, dass ein Erdschluss im PV-Generator vorliegt.
4. Sind die gemessenen Spannungen konstant und entspricht ihre Summe in etwa
der Leerlaufspannung des Strings, so liegt ein Erdschluss in diesem String vor,
auf dessen ungefähre Lage durch die Verhältnisse der Spannungen zueinander
geschlossen werden kann.
1. Beachten Sie Kapiel 6.1 „Öffnen des Sunny
Boy” (Seite 35) beim Öffnen des Sunny Boy.
Trennen Sie den Sunny Boy SB 700 vom Nieder-
spannungsnetz (Leitungsschutzschalter aus-
schalten) und verhindern Sie ein
unbeabsichtigtes Wiedereinschalten.
Vor dem Öffnen des Sunny Boy muss die
Spannungsfreiheit des AC-Ausgangs
sichergestellt sein!
2. Lösen Sie die DC-Steckverbinder aller Strings.
Trennen Sie den PV-Generator vom
Sunny Boy

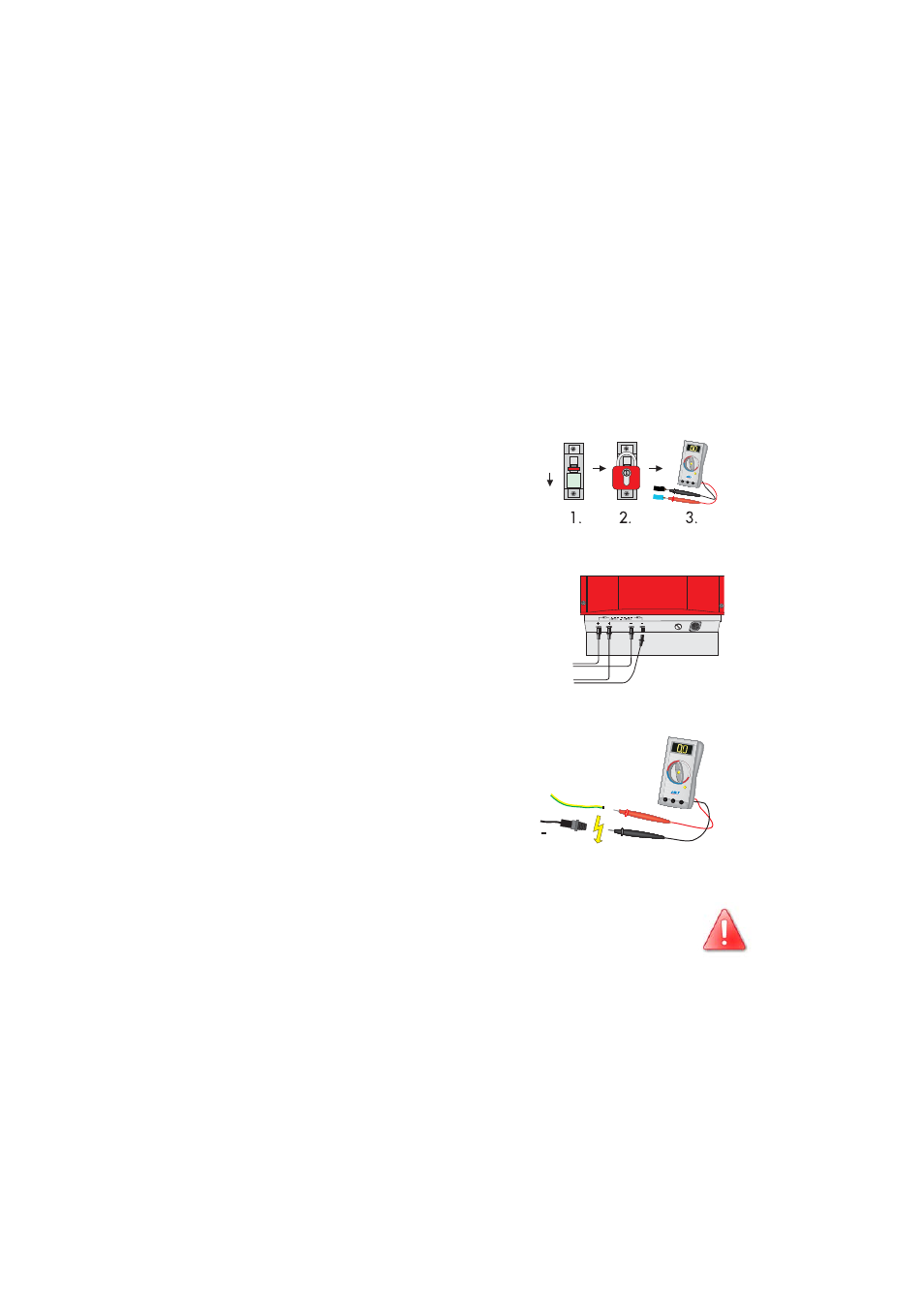

3. Messen Sie die Spannungen zwischen je einem
DC-Steckverbinder eines Strings und Erdpoten-
zial. Beachten Sie dabei die Sicherheitshinwei-
se!
Messen Sie die Spannung zwischen DC-
Steckverbindern und Erdpotenzial
Vorsicht! Hier können lebensgefährliche Spannungen anliegen!
Aus!
String 1
String 2
PE
