SMA SB 2000HF-30 Installation - Handbuch (Seite 31)

SMA Solar Technology AG Das Kommunikationsmodul (Quick Module)
Installationsanleitung SB20HF-30HF-IA-de-32 31

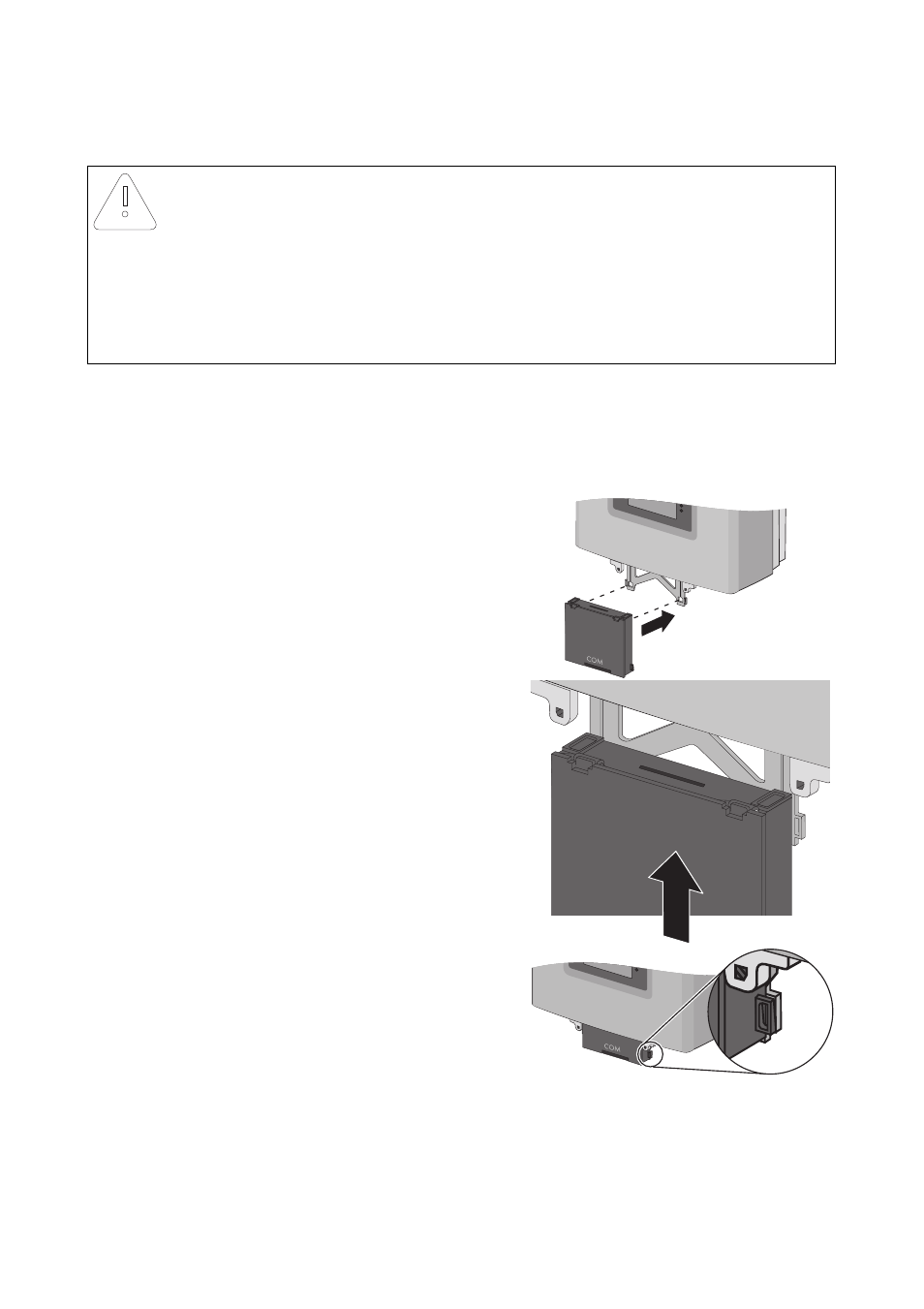

5.4 Quick Module montieren
1. Den Wechselrichter AC- und DC-seitig freischalten, wie in Kapitel 8 „Wechselrichter
spannungsfrei schalten“ (Seite 59) beschrieben.
2. Sicher stellen, dass der Wechselrichter mit dem Verbindungselement gegen Ausheben gesichert
ist, wie in Kapitel 4.3 „Wechselrichter mit Wandhalterung montieren“ (Seite 18) beschrieben.
3. Das Quick Module in die vorgesehenen Öffnungen
der Halterung stecken.
4. Das Quick Module in der Führungsnut nach oben
schieben, bis es einrastet.
5. Korrekten Sitz des Quick Module prüfen.
Die Sicherungsschlaufen des Quick Module und
der Halterung müssen bündig übereinander liegen.
☑ Das Quick Module ist montiert.
ACHTUNG!
Beschädigung des Quick Module durch unsachgemäßen Einbau in den
Wechselrichter!
Das Quick Module kann bei unsachgemäßem Einbau in den Wechselrichter beschädigt
werden.
• Das Quick Module vor dem Einbau auf äußerlich sichtbare Schäden kontrollieren.
• Das Quick Module vorsichtig einbauen, wie im Folgenden beschrieben.
