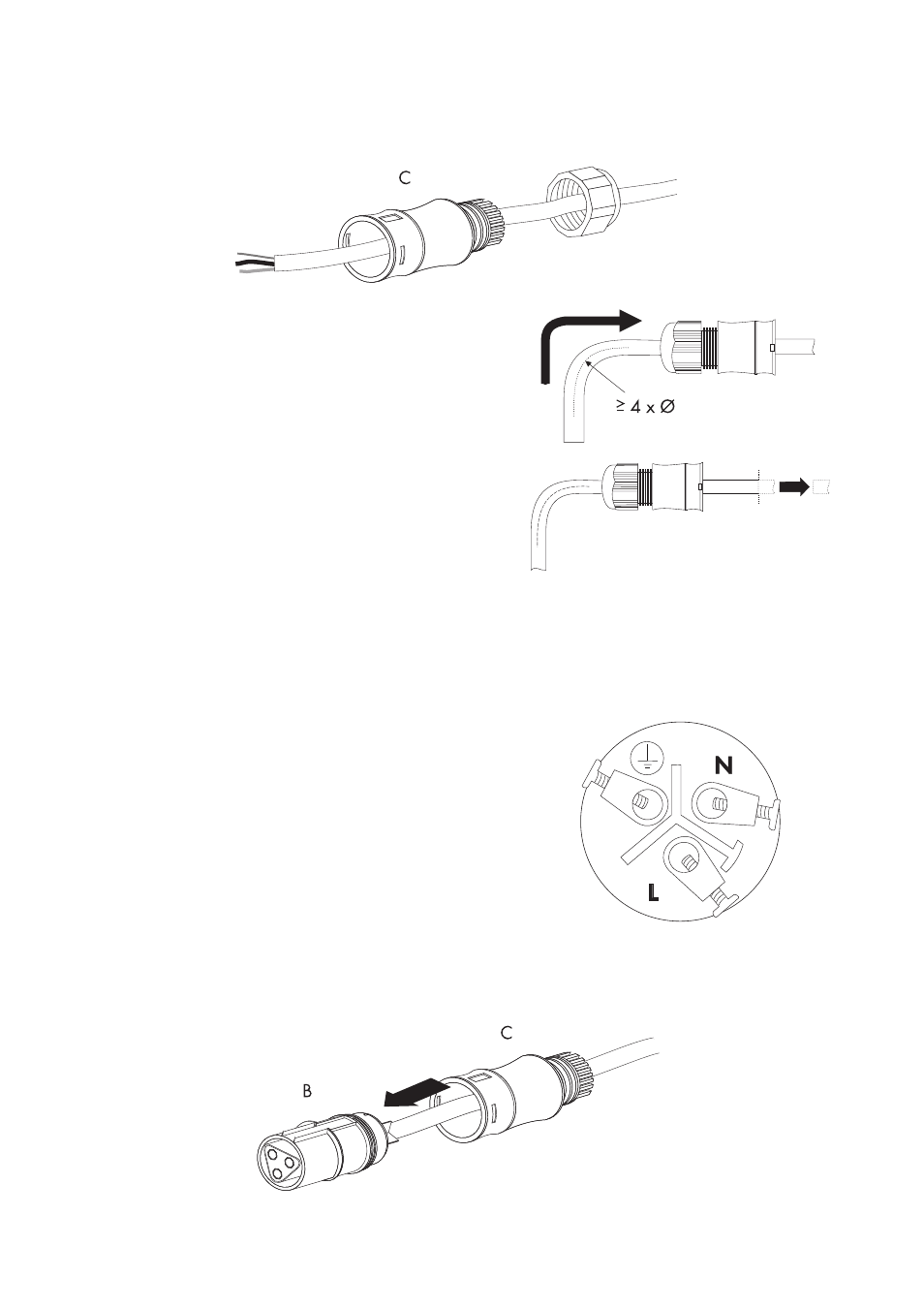

6. Gewindehülse mit Dichtungsring (C) über die AC-Leitung führen.
7. Falls für den Anschluss erforderlich, AC-Leitung
biegen. Der Biegeradius muss mindestens das
Vierfache des Leitungsdurchmessers betragen.
8. AC-Leitung kürzen.
9. AC-Leitung 30 mm abmanteln.
10. Phase L und Neutralleiter N 4 mm bis 5 mm kürzen.
Der PE-Schutzleiter muss länger sein als die Anschlussadern von N und L.
11. Adern der AC-Leitung 8 mm abisolieren.
12. Schutzleiter PE (grün/gelb) in die Schraubklemme
mit dem Erdungszeichen am Buchseneinsatz
stecken und die Schraube festziehen.
13. Neutralleiter N (blau) in die Schraubklemme N am
Buchseneinsatz stecken und die Schraube
festziehen.
14. Phase L (braun oder schwarz) in die
Schraubklemme L am Buchseneinsatz stecken und
die Schraube festziehen.
15. Anschlussadern auf festen Sitz prüfen.
16. Gewindehülse (C) auf den Buchseneinsatz (B) drücken, bis er hörbar einrastet.
