SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
SB20HF-30HF-IA-de-32
39
6.3.2 Wechselrichter an das öffentliche Netz (AC) anschließen

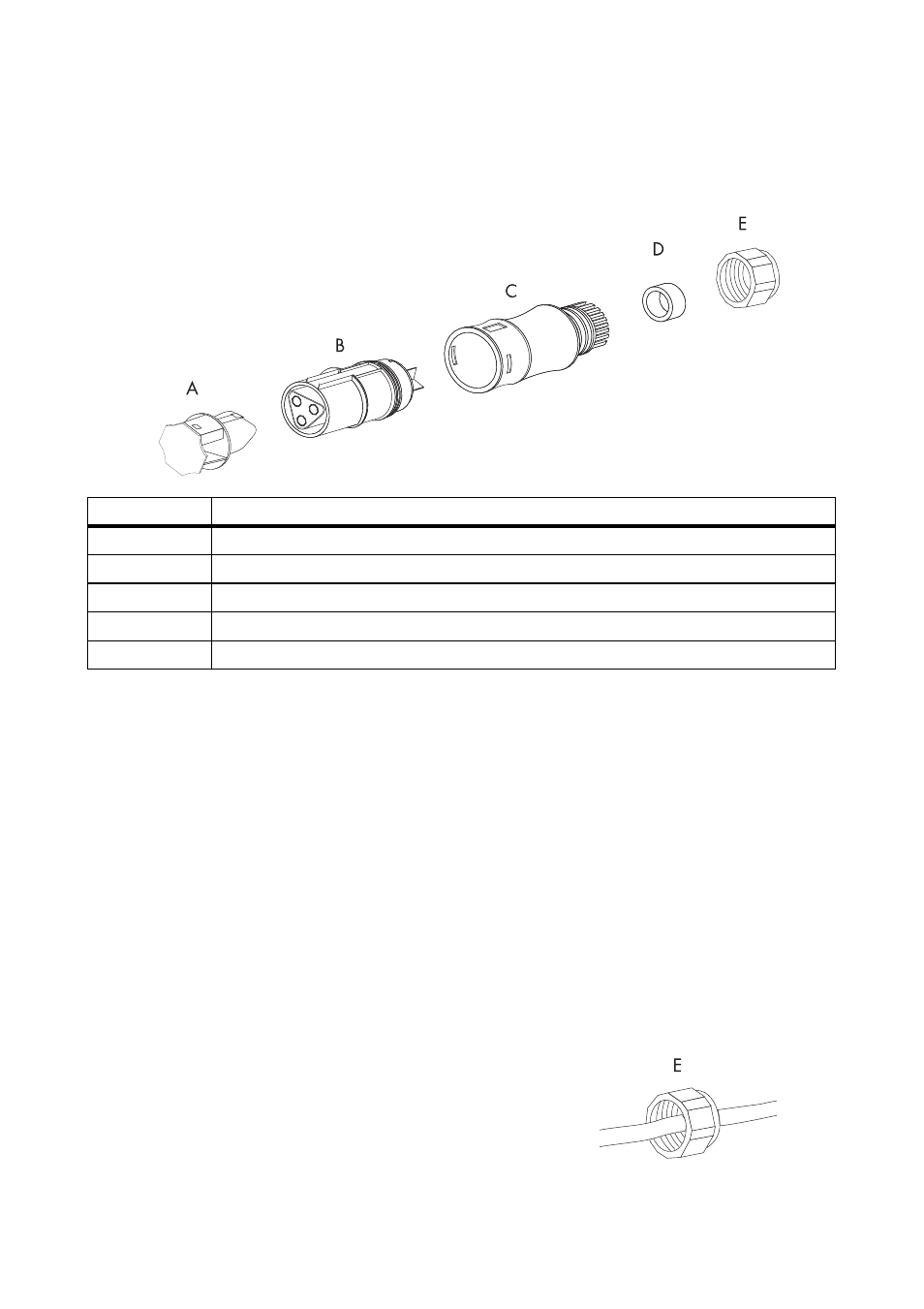

Übersicht der AC-Kupplungsdose
Wechselrichter an das öffentliche Stromnetz (AC) anschließen
1. Richtige Ländereinstellung des Wechselrichters anhand des mitgelieferten Beiblatts mit den
Werkseinstellungen prüfen.
Wenn der Wechselrichter nicht auf die gewünschte Ländernorm eingestellt ist, dann
Ländernorm über die Drehschalter im Quick Module einstellen, wie in Kapitel
5.3.4 „Ländernorm und Sprache über Drehschalter einstellen“ (Seite 29) beschrieben.
2. Netzspannung prüfen und mit dem erlaubten Spannungsbereich (V
AC
) vergleichen (siehe
Kapitel 13 „Technische Daten“ (Seite 83)).
3. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
4. Dichtungsring der Gewindehülse, wenn nötig, gegen den mitgelieferten Dichtungsring
austauschen.
– Dichtungsring aus der Gewindehülse herausziehen.
– Kleineren Dichtungsring einsetzen.
5. Druckschraube (E) über die AC-Leitung führen.
Objekt
Beschreibung
A
Schutzkappe für AC-Buchse am Wechselrichter
B
Buchseneinsatz
C
Gewindehülse mit Dichtungsring für Leitungsdurchmesser von 10 mm … 14 mm
D
Dichtungsring für Leitungsdurchmesser von 6 mm … 10 mm
E
Druckschraube
