Elektrischer Anschluss
SMA Solar Technology AG
36
SB20HF-30HF-IA-de-32
Installationsanleitung
6 Elektrischer Anschluss
6.1 Sicherheit
6.2 Übersicht des Anschlussbereichs

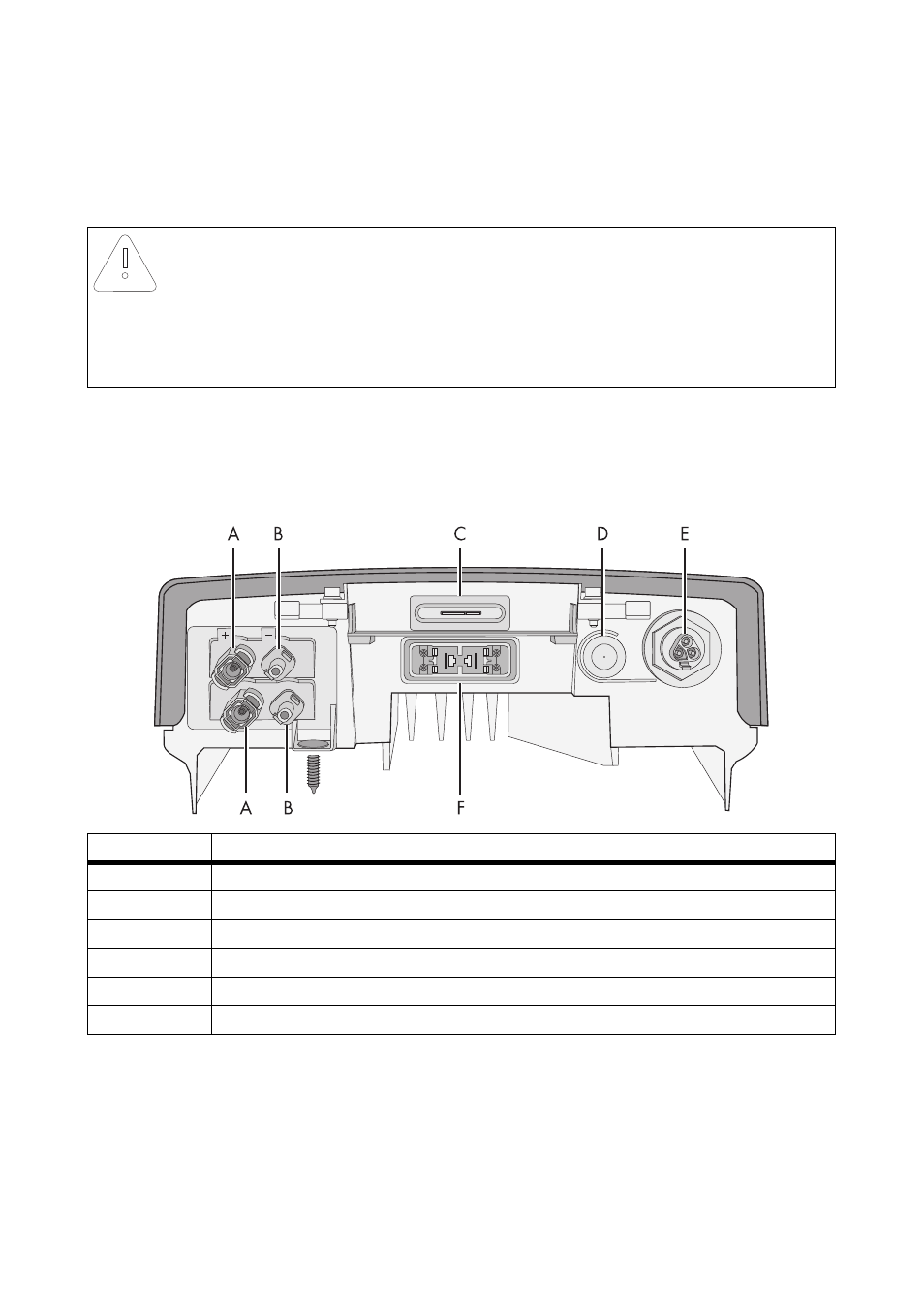

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Objekt
Beschreibung
A
DC-Steckverbinder ( + ) für den Anschluss der PV-Strings
B
DC-Steckverbinder ( − ) für den Anschluss der PV-Strings
C
Steckplatz für das Kommunikationsmodul (Quick Module/RS485-Quick Module)
D
Steckplatz mit Schutzkappe für die optionale Erdung
E
Buchse für den AC-Anschlussstecker
F
Buchse für den Anschluss des Electronic Solar Switch (ESS)
