Inbetriebnahme SMA Solar Technology AG
54 SB20HF-30HF-IA-de-32 Installationsanleitung
7.3.2 Testsequenz
Notieren Sie die Werte, die während der Testsequenz angezeigt werden. Diese Werte müssen in ein
Testprotokoll eingetragen werden. Die Testergebnisse der einzelnen Tests werden 3 Mal
nacheinander angezeigt. Nachdem der Wechselrichter die 4 Tests durchgeführt hat, wechselt er in
den normalen Betrieb. Die ursprünglichen Kalibrierwerte werden wieder eingestellt.
Überspannungstest

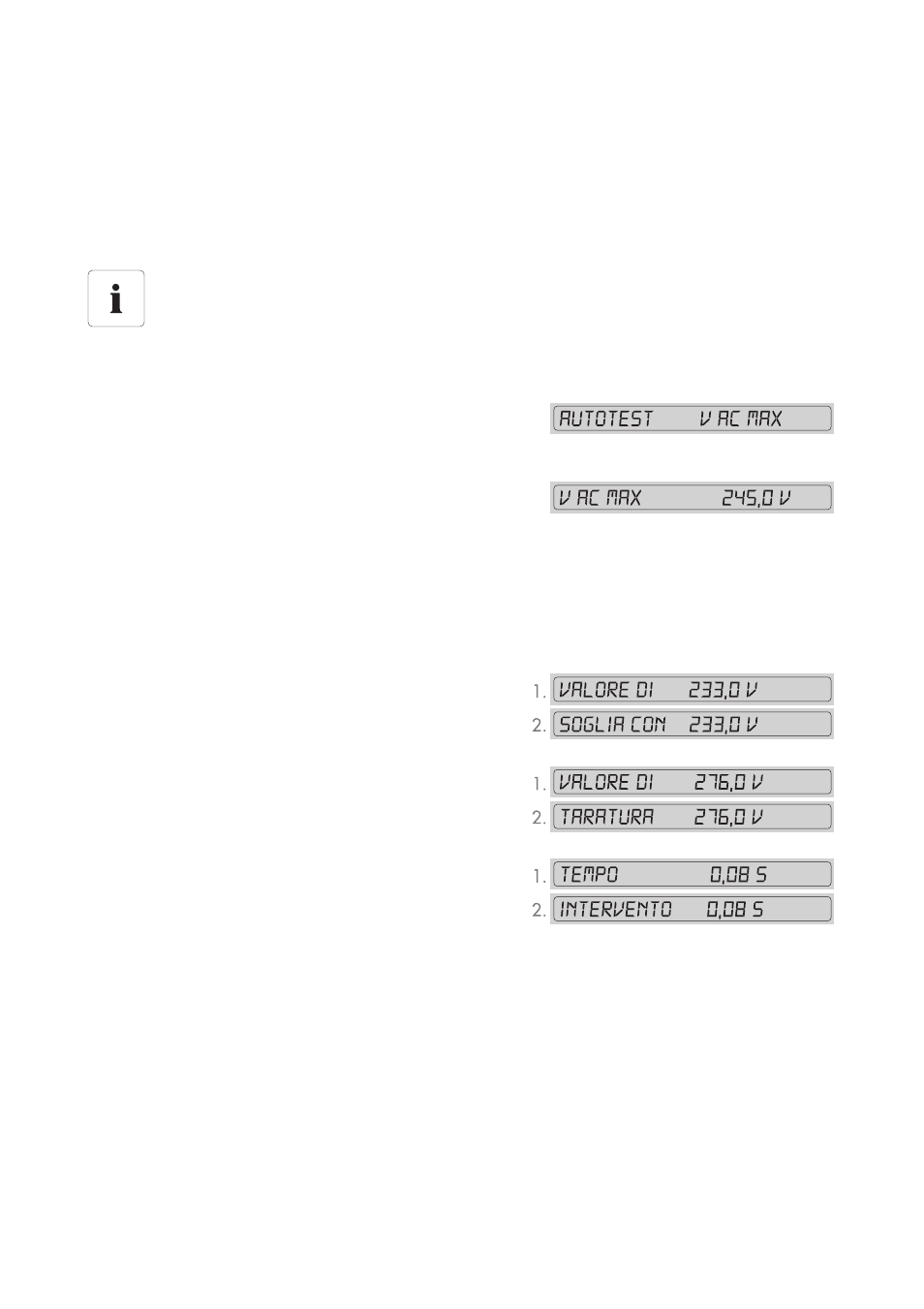

Der Wechselrichter beginnt mit dem Überspannungstest
und gibt für 5 Sekunden die nebenstehende Display-
Meldung aus.
Während der Testsequenz wird die verwendete
Spannungsgrenze im Display des Wechselrichters
angezeigt. Die Spannungsgrenze wird schrittweise
verringert, bis die Abschaltschwelle erreicht wird und sich
der Wechselrichter vom öffentlichen Stromnetz trennt.
Nachdem sich der Wechselrichter vom öffentlichen Stromnetz getrennt hat, zeigt das Display
nacheinander für jeweils 10 Sekunden die folgenden Werte an:
• Abschaltwert,
• Kalibrierwert,
• Reaktionszeit.
Der Wechsel zwischen der ersten und zweiten Anzeige erfolgt dabei alle 2,5 Sekunden.
Aktuelle Werte auf dem Display
Während des Selbsttests wird oberhalb der Textzeile unabhängig von den Testwerten die
aktuelle Spannung, der Einspeisestrom und die Frequenz angezeigt.
