6.4.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlusskabel der PV-Module mit den
mitgelieferten DC-Steckverbindern ausgestattet sein.
Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „ − “ gekennzeichnet.
Kabelanforderungen
• Verwenden Sie ein PV1-F-Kabel.
Vorgehensweise

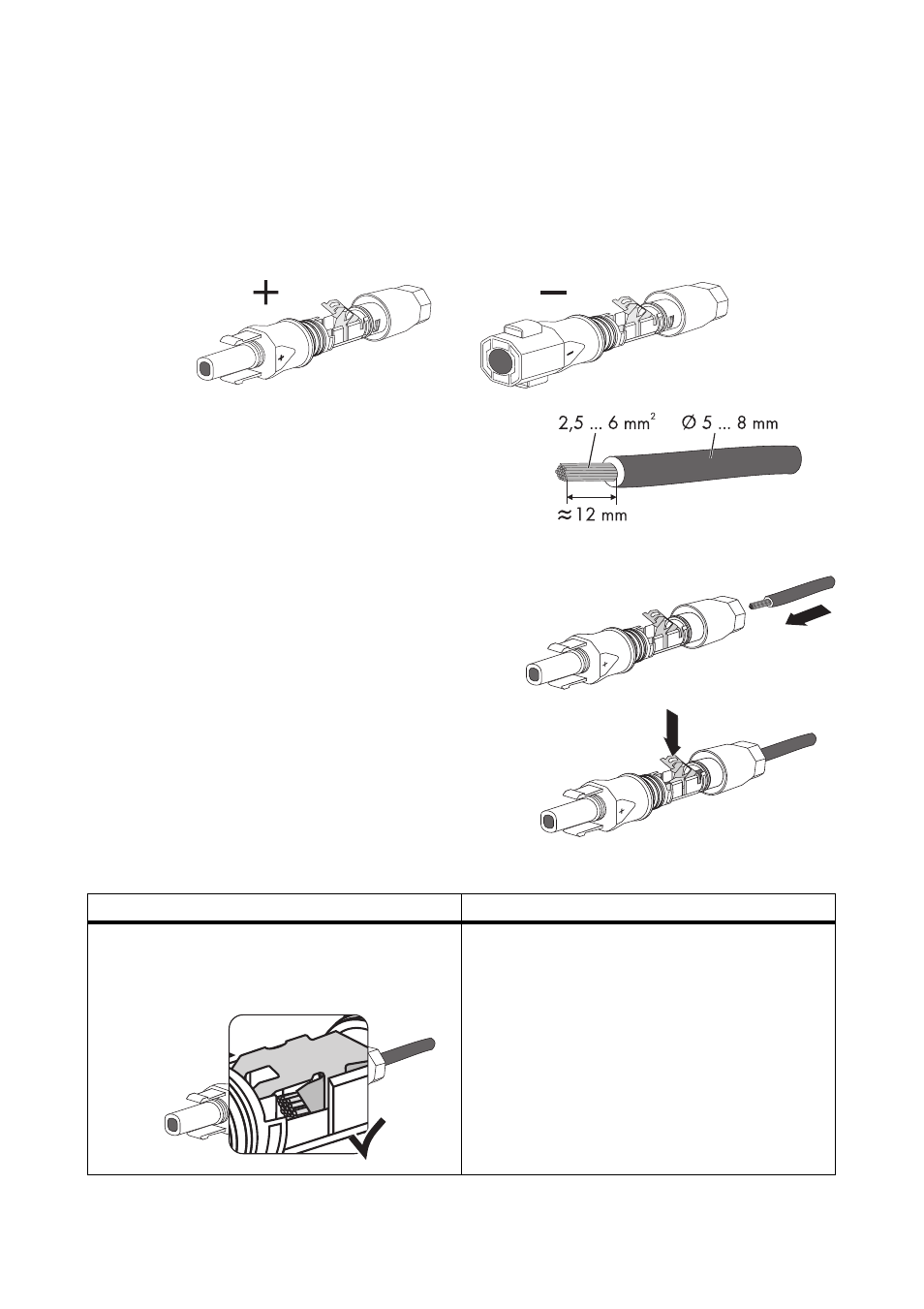

1. Abisoliertes Kabel bis zum Anschlag in den
DC‑Steckverbinder einführen.
2. Den Klemmbügel herunterdrücken.
☑ Der Klemmbügel rastet hörbar ein.
3. Korrekten Sitz des Kabels prüfen:
Ergebnis Maßnahme
☑ Wenn die Litze in der Kammer des
Klemmbügels zu sehen ist, sitzt das Kabel
korrekt.
• Mit Punkt 4 fortfahren.
