4 Sunny Central Control
4.1 Einteilung des Displays
Das Display des Sunny Central Control ist 4‑zeilig.

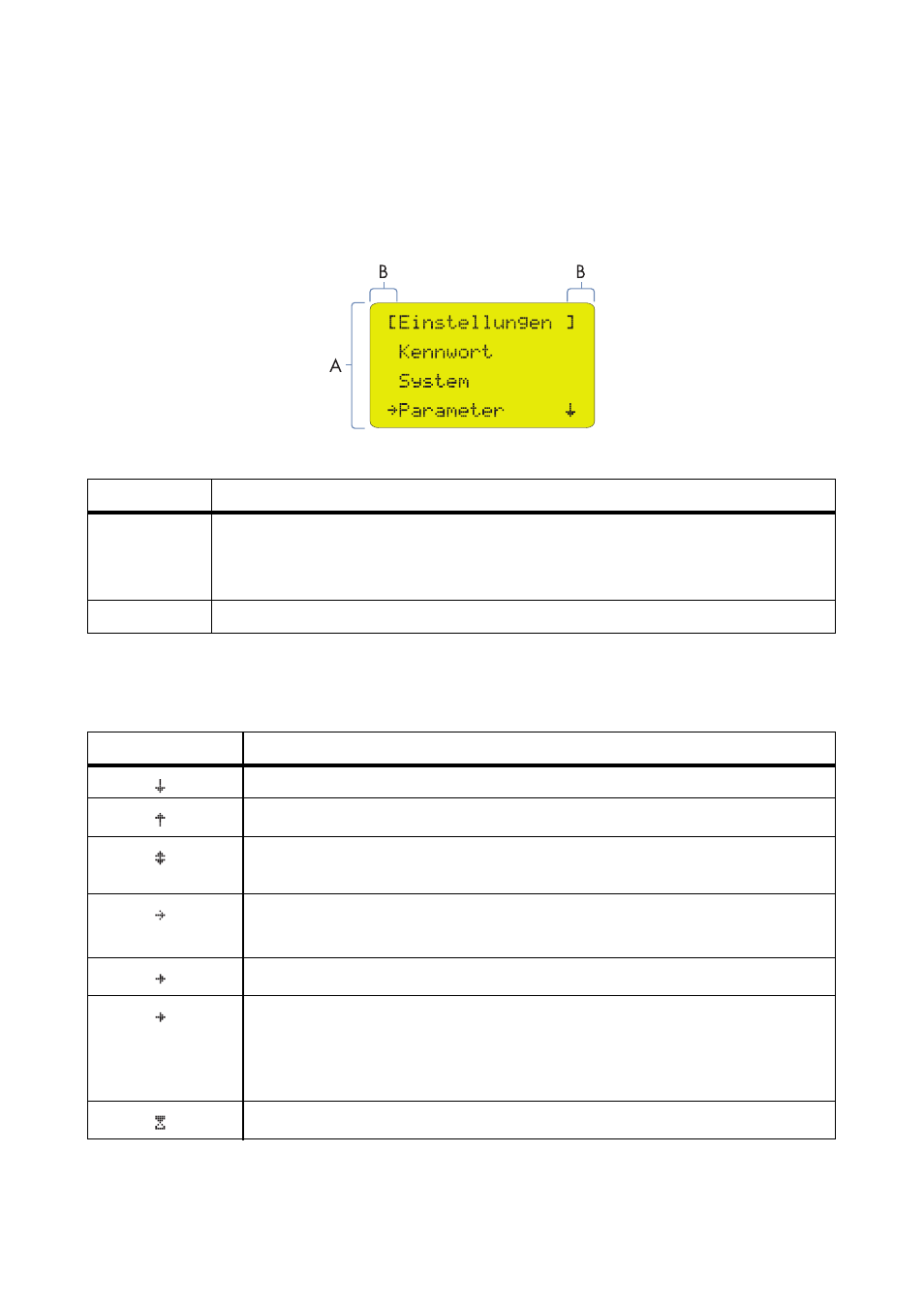

Abbildung 14: Einteilung des Displays
Beschreibung der Display-Symbole
Die folgenden Symbole werden im Display des Sunny Central Control dargestellt.
Position Erklärung
A Parameter- und Messkanalanzeige
Der Menüpunkt, in dem Sie sich aktuell befinden, wird in eckigen Klammern [ ]
dargestellt (Beispiel Abb. 14: [Einstellungen]).
B Bereich für Display‑Symbole
Symbol Beschreibung
Dieses Symbol zeigt an, dass unten weitere Menüpunkte vorhanden sind.
Dieses Symbol zeigt an, dass oben weitere Menüpunkte vorhanden sind.
Dieses Symbol zeigt an, dass oben und unten weitere Menüpunkte vorhanden
sind.
Dieses Symbol zeigt an, welchen Menüpunkt Sie aktuell angewählt haben.
Mit den Tasten [ ↑ ] oder [ ↓ ] wechseln Sie in diesen Menüpunkt.
Dieses Symbol zeigt an, dass ein Wert geändert werden kann.
blinkt
Nach der Änderung eines Wertes und der Bestätigung der [ENTER]-Taste
blinkt der Pfeil. Damit zeigt er an, dass der Wert geändert wurde und verlangt
eine Bestätigung. Erneutes Drücken der [ENTER]-Taste bestätigt die Änderung,
welche dann übernommen wird. Die [ESC]-Taste setzt die Änderung zurück.
Der Sunny Central Control verarbeitet Daten.
