Seite 68: Überspannungsüberwachung
6 Externes Netzüberwachungsrelais
SMA Solar Technology AG
68
SC4-63HE-BE-BDE103280
Betriebsanleitung
Passen Sie die Einstellung für „Spannungswandler primär” entsprechend der Höhe der
Mittelspannung an Ihr System an. Diese Einstellung hat keinen Einfluss auf die Überwachung, lediglich
auf die Anzeige der Spannungsmesswerte.
Wird ein Menü verlassen, in dem zuvor ein Parameter geändert wurde, wird die Änderung
automatisch gespeichert.
6.3.5 Überwachung
Das Relais kann wahlweise die Strangspannungen (Vierleiternetz) oder die Außenleiterspannungen
(Dreileiternetz) überwachen. Bei Mittelspannungssystemen werden hier üblicherweise die
Außenleiterspannungen überwacht.
Dieser Parameter wird ausgeblendet, wenn der Parameter „Spannungsmessung” auf Dreileiternetz
eingestellt ist.

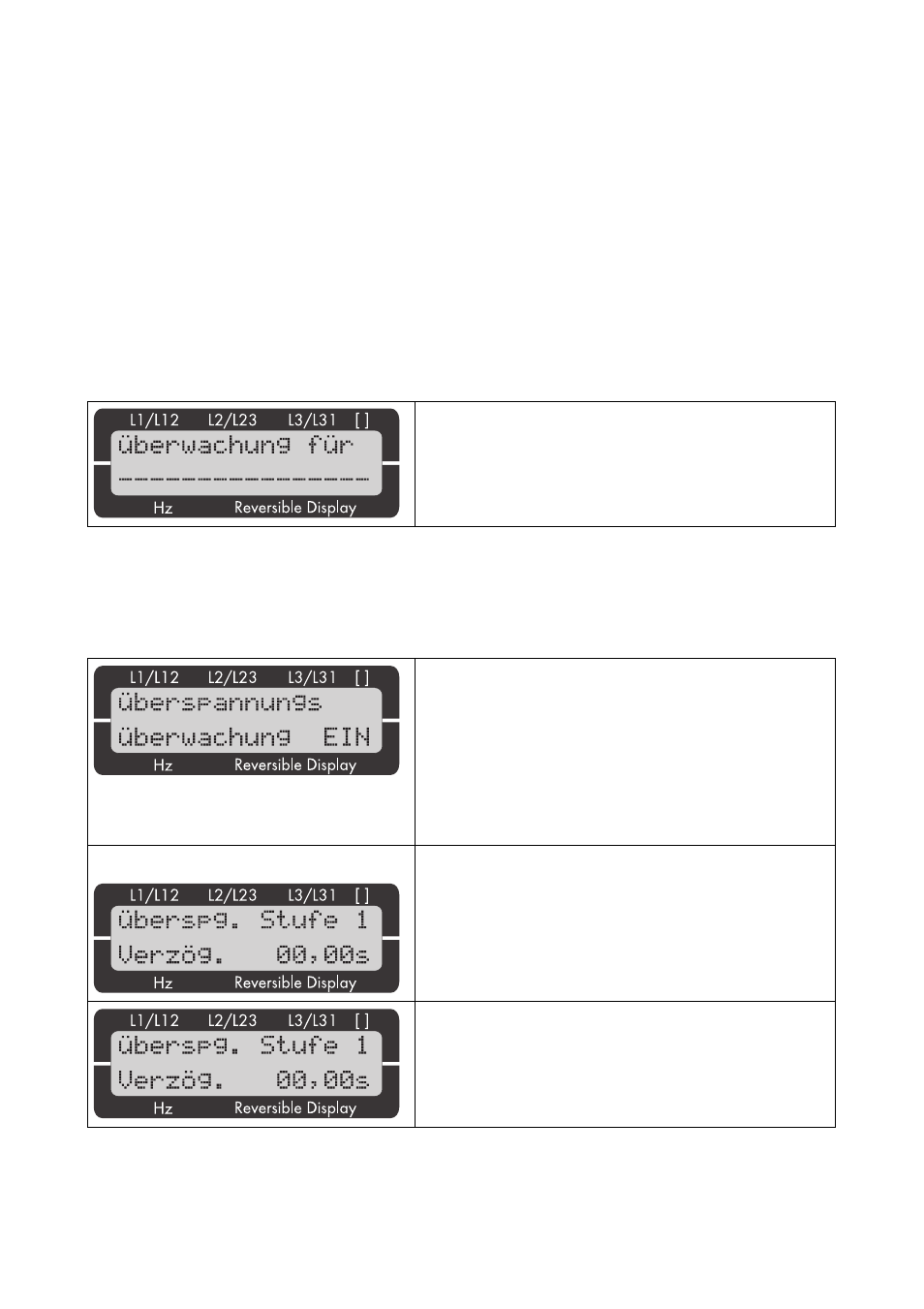

6.3.6 Überspannungsüberwachung
Überwachung für ...
Dreileiternetz/Vierleiternetz, nicht verstellen
Überspannungsüberwachung EIN/AUS
EIN = Die Überspannungsüberwachung ist aktiviert. Die
folgenden Parameter dieser Funktion werden
angezeigt.
AUS = Die Überspannungsüberwachung ist deaktiviert.
Die folgenden Parameter dieser Funktion werden nicht
angezeigt.
Parameter für „Dreileiternetz”:
Schwellwert für die Auslösung bei Überspannung
Stufe 1
Verzögerungszeit für Schwellwert bei Überspannung
Stufe 1
