6 Externes Netzüberwachungsrelais
SMA Solar Technology AG
74
SC4-63HE-BE-BDE103280
Betriebsanleitung
Funktion Relais
Schnittstelle
Für eine Parametrierung des Relais über einen PC steht eine Parametrierschnittstelle zur Verfügung.
Hierfür wird ein spezielles Schnittstellenkabel (DPC) und Software benötigt. Für nähere Informationen
lesen Sie die Anleitung des Relais. Diese liegt dem Sunny Central auf CD bei oder Sie finden sie im
Internet unter www.woodward.com.

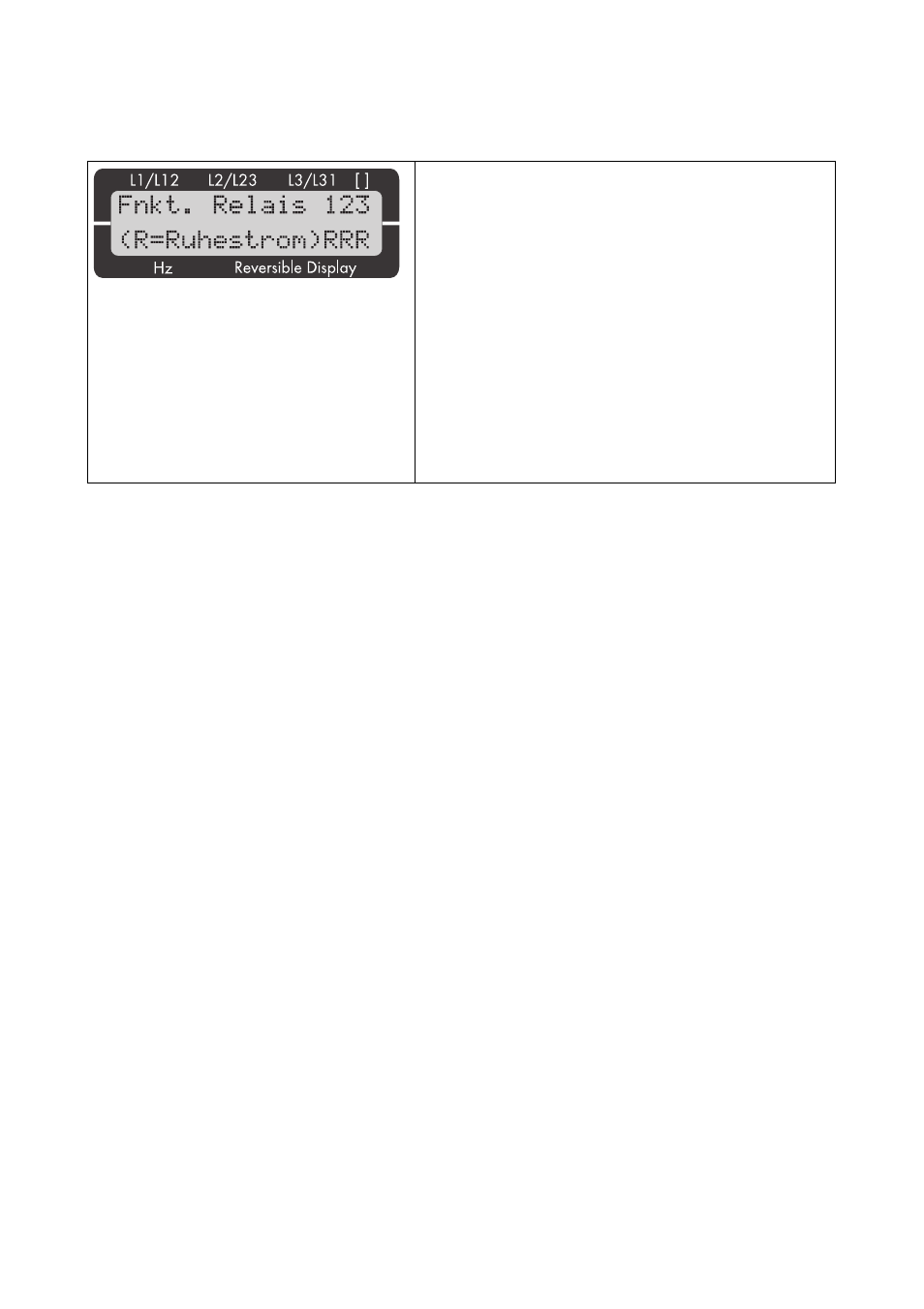

Funktion Relais 1, 2 und 3 A/R
Die einzelnen Relais können entweder als
A = Arbeitsstrom (Schließer) oder R = Ruhestrom
(Öffner) konfiguriert werden.
A = Das Relais ist als Arbeitsstromkontakt (Schließer/
N. O.) konfiguriert. Das Relais zieht nur an, wenn die
zugeordnete Schutzfunktion auslöst.
R = Das Relais ist als Ruhestromkontakt (Öffner/N. C.)
konfiguriert. Das Relais ist immer angezogen und öffnet
nur, wenn die zugeordnete Schutzfunktion auslöst.
HINWEIS: Relais 1 ist auf R konfiguriert (Öffner/N. C.)
und kann nicht geändert werden.
