6 Externes Netzüberwachungsrelais SMA Solar Technology AG
72 SC4-63HE-BE-BDE103280 Betriebsanleitung
6.4 Relaiskonfiguration

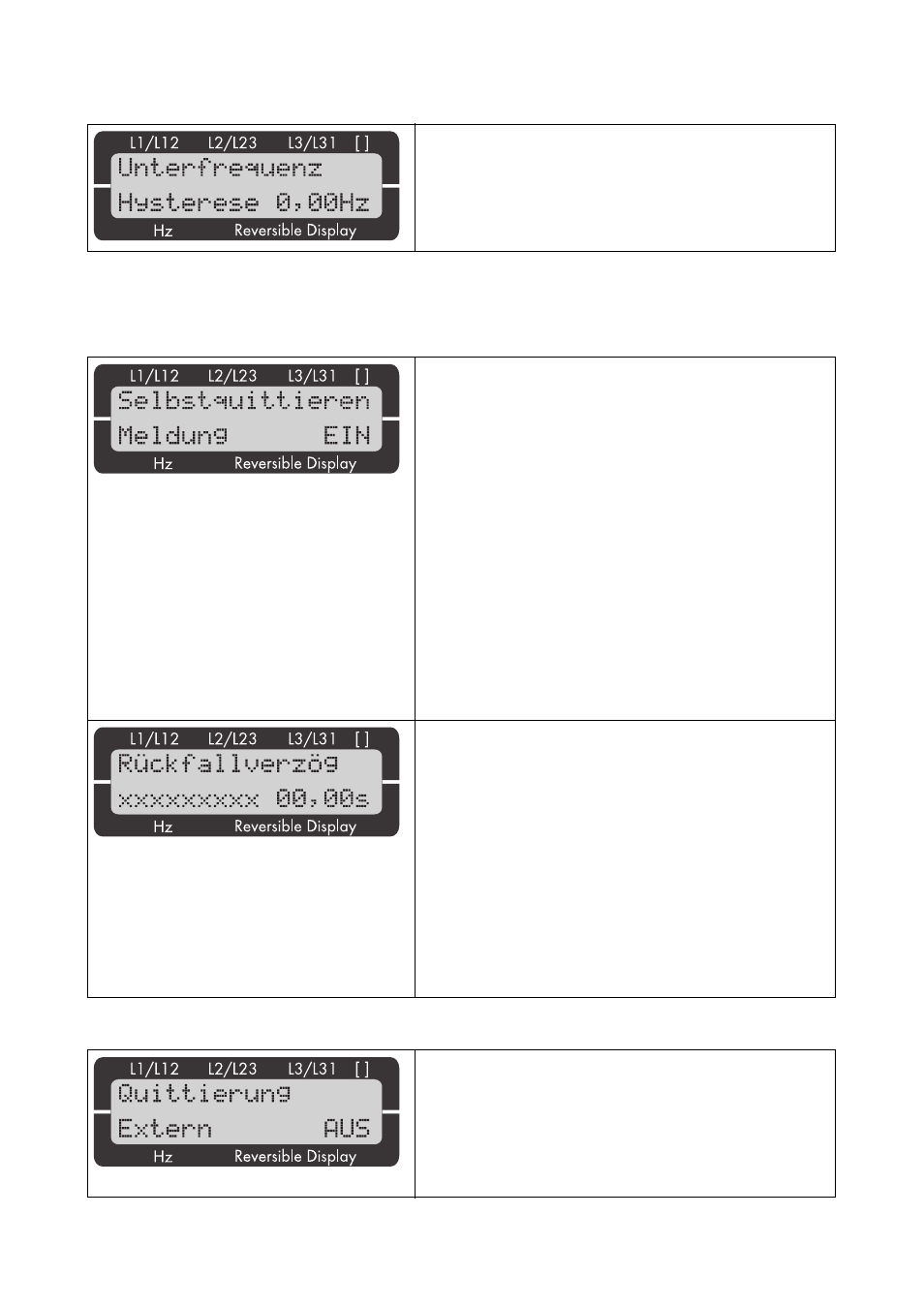

Relais selbstquittierend
Quittierung Extern
Hysterese für die Unterfrequenz, diese muss
überschritten werden, damit eine Zuschaltung wieder
möglich ist.
Relais selbstquittierend EIN/AUS
EIN = Das Selbstquittieren der Relais ist aktiviert. Die
Relais werden automatisch zurückgesetzt, wenn die
Fehlerbedingung nicht länger erkannt wird. Die
Behandlung der Anzeige der Alarmmeldungen im
Display hängt von der Einstellung in der Maske
„Selbstquittieren Meldungen” ab.
AUS = Das Selbstquittieren der Relais ist deaktiviert.
Das Rücksetzen der Relais erfolgt durch das Drücken
der Taste.
Die Behandlung der Anzeige der Alarmmeldungen im
Display hängt von der Einstellung in der Maske
„Selbstquittieren Meldungen” ab. Die folgenden
Masken dieser Funktion werden nicht angezeigt.
Rückfallverzögerung der Relais 0,02 bis 99,98
Die einzelnen Relais werden zurückgesetzt, wenn
„Selbstquittieren Relais” aktiviert ist und die
überwachten Werte in die zulässigen Grenzen plus/
minus Hysterese (entsprechend der Überwachung) für
mindestens die in diesem Parameter konfigurierte Zeit
ohne Unterbrechung zurückgekehrt sind. Überschreitet/
unterschreitet der gemessene Wert innerhalb dieser
Zeitspanne den Ansprechwert, wird die Zeitnahme
erneut gestartet. Für die folgenden Schutzfunktionen
kann eine Rückfallverzögerung konfiguriert werden.
Externes Quittieren der Relais über den
Digitaleingang „Blockierung Wächter/
Fernquittierung”.
default: aus
Diese Funktion wird nicht unterstützt.
