4.9 Netzüberwachung
4.9.1 Funktionsweise der Netzüberwachung
Der Sunny Central überwacht das Energieversorgungsnetz auf Über‑ und Unterschreiten von
einstellbaren Grenzwerten. Werden die Grenzwerte für eine zugehörige einstellbare Zeit über‑ oder
unterschritten, trennt sich der Sunny Central aus Sicherheitsgründen vom Netz.
Folgende Grenzwerte werden überwacht:
• Spannungsrückgangsschutz
• Spannungssteigerungsschutz
• Frequenzrückgangsschutz
• Frequenzsteigerungsschutz
Sie können für jeden Grenzwert eine Auslöseverzögerungszeit einstellen, für welche der Netzfehler
anstehen muss, damit sich der Sunny Central vom Netz trennt.
4.9.2 Netzüberwachung in Bezug auf Netzspannung
Sie können die Grenzwerte und die Auslösezeit manuell vorgeben. Für die Spannungsüberwachung
sind jeweils 2 Grenzen für Über‑ und Unterspannung einstellbar.

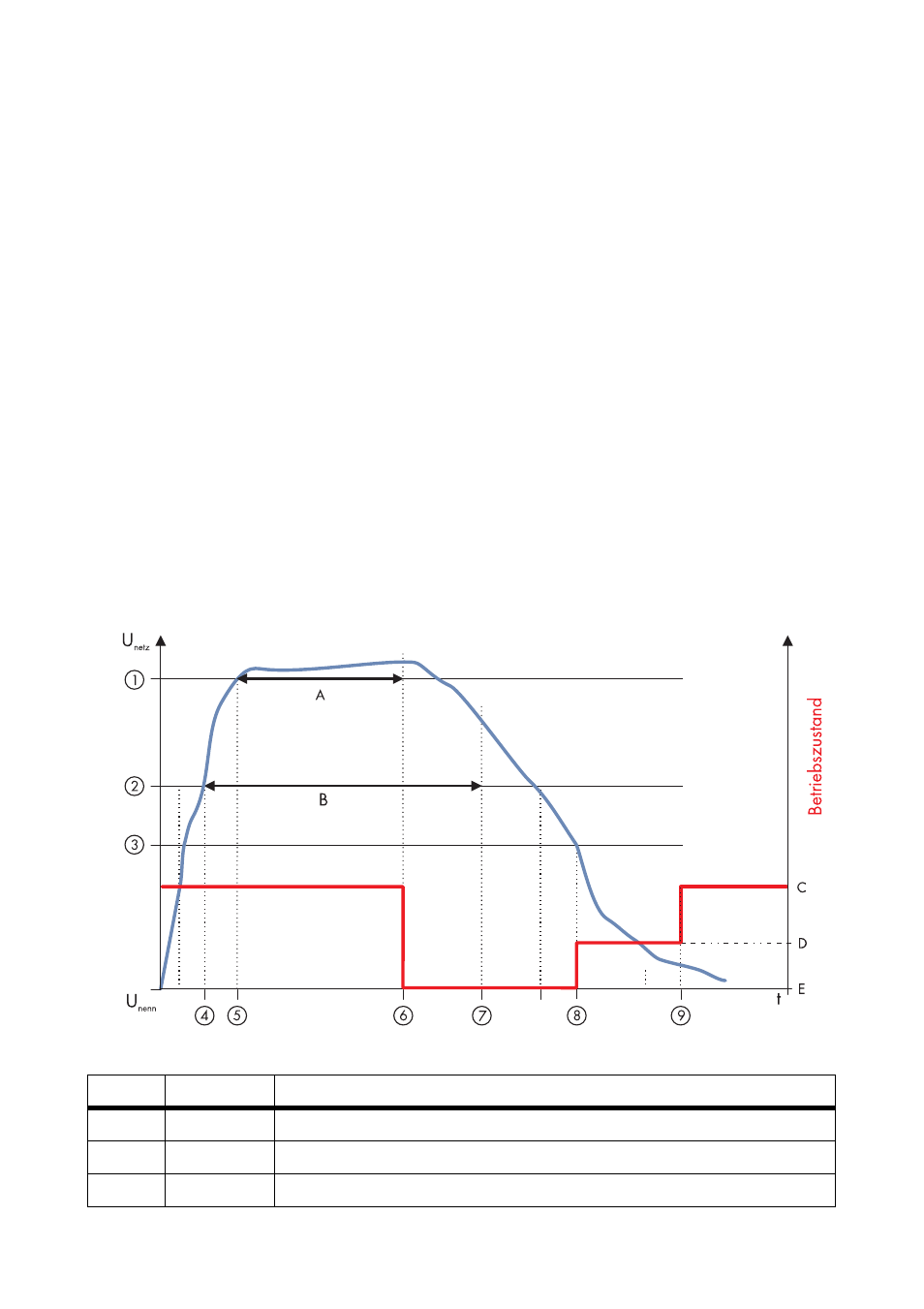

Abbildung 18: Zeitliches Verhalten des Sunny Central bei Überschreiten der Netzgrenzen
Objekt Parameter Beschreibung
A
VCtlhLimTm Verzögerungszeit für Netzgrenze Level 2
B VCtlhhLimTm Verzögerungszeit für Netzgrenze Level 1
C Anfahren/Lastbetrieb MPP
