SMA Solar Technology AG Sicherheit
Installationsanleitung SMC46-60A11-IA-de-81 11

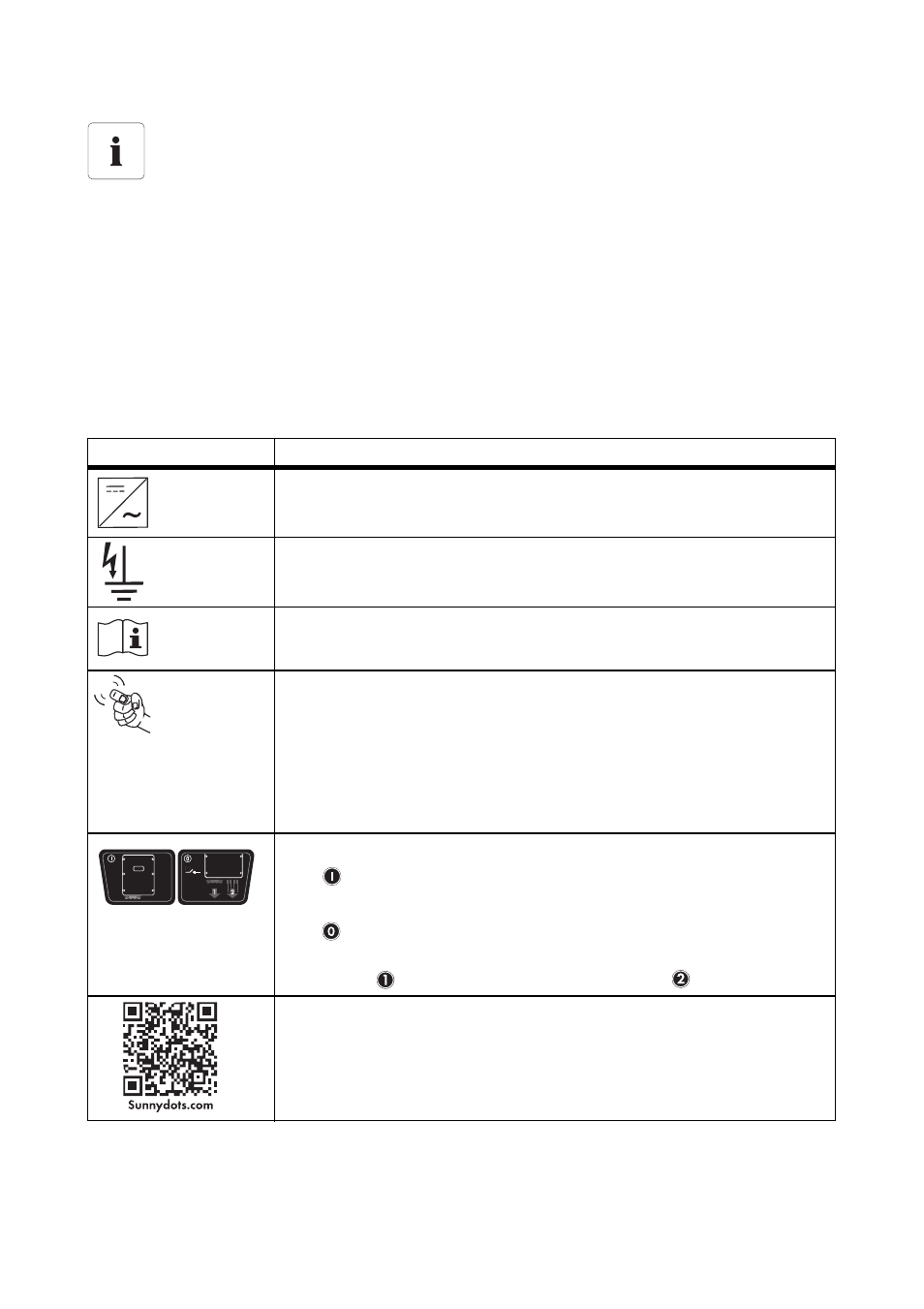

2.3 Erklärung der Symbole
In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf
dem Typenschild befinden.
2.3.1 Symbole am Wechselrichter
Erdung des PV-Generators
Beachten Sie die örtlichen Vorschriften für die Erdung der PV‑Module und des
PV‑Generators. SMA Solar Technology AG empfiehlt, das Gestell des PV‑Generators und
andere elektrisch leitende Flächen durchgängig leitend zu verbinden und zu erden, um
einen möglichst hohen Schutz für PV‑Anlagen und Personen zu erhalten.
Symbol Erklärung
Betriebsanzeige.
Zeigt den Betriebszustand des Wechselrichters an.
Erdschluss oder Varistor defekt.
Lesen Sie das Kapitel 9.3 „Rote LED leuchtet dauerhaft“ (Seite 66).
Fehler oder Störung.
Lesen Sie das Kapitel 9 „Fehlersuche“ (Seite 61).
Durch Klopfen an den Gehäusedeckel können Sie das Display bedienen.
• 1-mal klopfen: Die Hintergrundbeleuchtung schaltet ein oder das
Display schaltet eine Display-Meldung weiter.
• 2-mal nacheinander klopfen: Der Wechselrichter zeigt die
Display‑Meldungen der Startphase erneut an (siehe Kapitel
6.3 „Display-Meldungen in der Startphase“ (Seite 50)).
DC-Lasttrenneinrichtung Electronic Solar Switch (ESS)
• Wenn der Electronic Solar Switch steckt, dann ist der
DC‑Stromkreis geschlossen.
• Um DC-Stromkreis zu unterbrechen und den Wechselrichter sicher
unter Last zu trennen, müssen Sie zuerst den Electronic Solar Switch
ziehen und danach alle DC-Steckverbinder abziehen.
QR Code
®
für SMA Bonusprogramm
Informationen zum SMA Bonusprogramm finden Sie unter
www.SMA‑Bonus.com.
