SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SMC46-60A11-IA-de-81 33
4. Strings auf Erdschluss prüfen, wie in Kapitel 9.3.1 „PV-Generator auf Erdschluss prüfen“
(Seite 67) beschrieben.

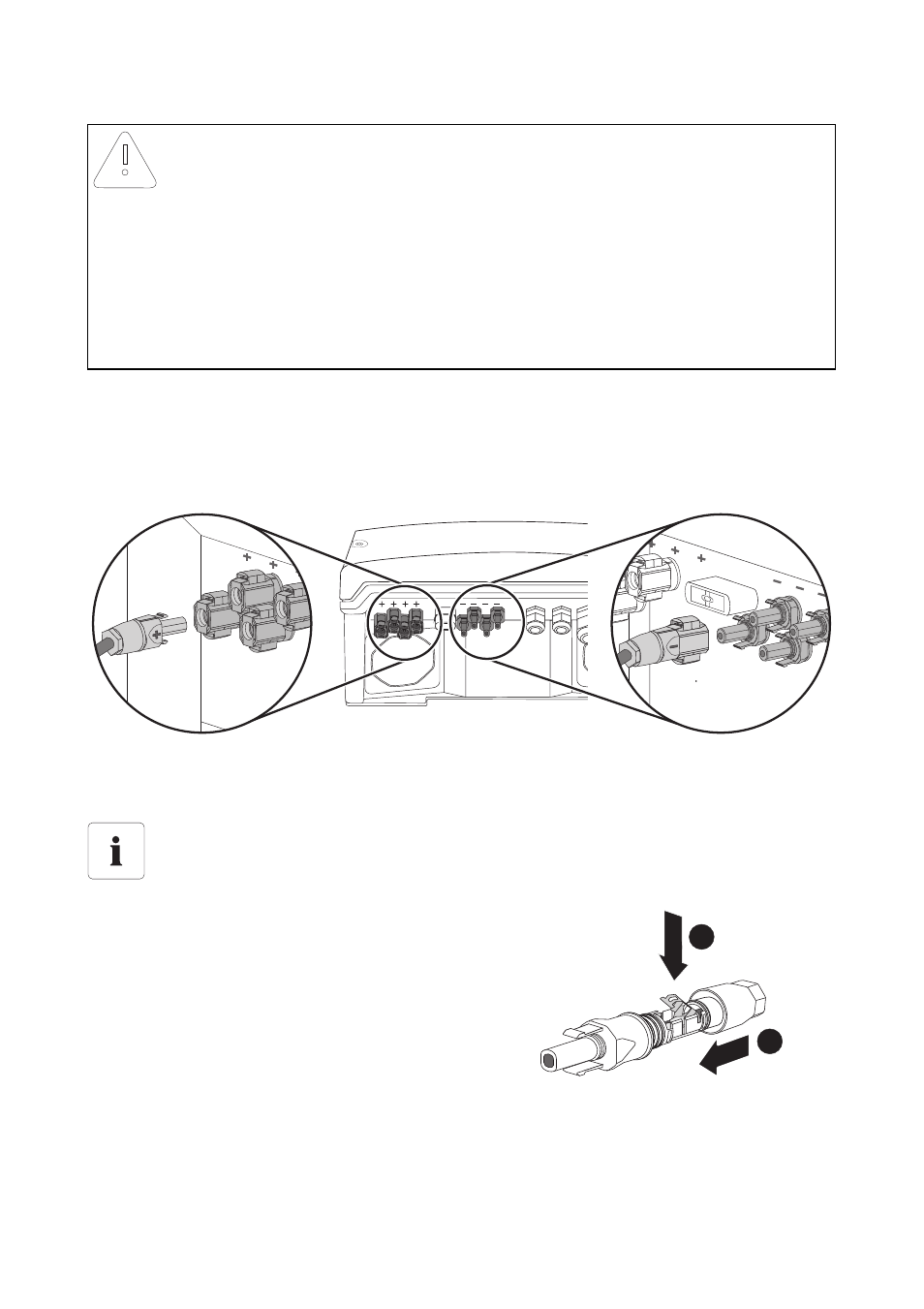

5. Die konfektionierten DC-Steckverbinder an den Wechselrichter anschließen.
☑ Die DC‑Steckverbinder rasten hörbar ein.
6. Um die Dichtigkeit am Wechselrichter herzustellen, müssen alle nicht benötigten DC-Eingänge
mit DC-Steckverbindern und Dichtstopfen verschlossen werden:
– Den Klemmbügel bei den nicht benötigten
DC‑Steckverbindern herunterdrücken und
Verschraubung zum Gewinde schieben.
ACHTUNG!
Zerstörung des Wechselrichters durch Überspannung!
Überschreitet die Spannung der PV-Module die maximale Eingangspannung des
Wechselrichters, so kann dieser durch Überspannung zerstört werden.
Alle Gewährleistungsansprüche erlöschen.
• Keine Strings mit einer höheren Leerlaufspannung als die maximale
Eingangsspannung des Wechselrichters anschließen.
• Anlagenauslegung prüfen.
Dichtstopfen
• Die Dichtstopfen NICHT DIREKT in die DC-Eingänge am Wechselrichter stecken.
+
1
2
