Elektrischer Anschluss SMA Solar Technology AG
26 SMC46-60A11-IA-de-81 Installationsanleitung
9. Überwurfmutter fest auf die Kabelverschraubung drehen.

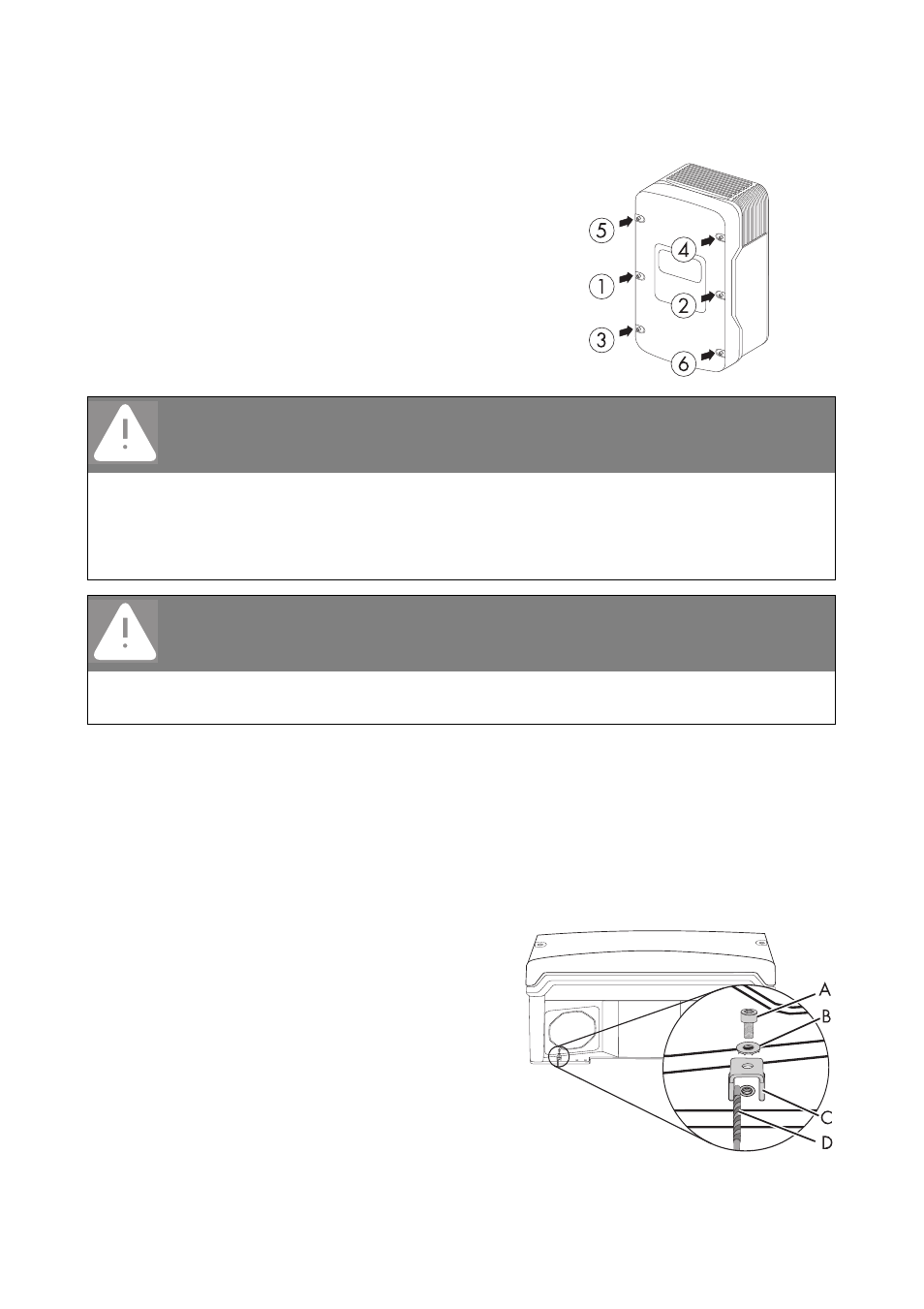

10. Den Gehäusedeckel mit allen Schrauben und
dazugehörigen Sperrkantscheiben festschrauben.
Schrauben in der rechts abgebildeten Reihenfolge
und mit einem Drehmoment von 6 Nm anziehen.
Die Verzahnung der Sperrkantscheiben muss dabei
zum Gehäusedeckel zeigen.
Der Lieferumfang des Wechselrichters enthält als
Ersatz eine weitere Schraube und eine weitere
Sperrkantscheibe.
☑ Der Wechselrichter ist an das öffentliche Stromnetz (AC) angeschlossen.
5.2.3 Zusätzliche Erdung des Gehäuses
Wenn es die Installation erfordert, können Sie die Erdungsklemme zum Anschluss eines zweiten
Schutzleiters oder als Potenzialausgleich nutzen.
Vorgehensweise
1. Abisoliertes Erdungskabel (D) unter den
Klemmbügel (C) stecken (Querschnitt maximal
16 mm² oder mit Aderendhülse max. 10 mm²).
2. Den Klemmbügel mit Schraube (A) und
Sperrkantscheibe (B) festschrauben.
Die Verzahnung der Sperrkantscheibe muss dabei
zum Klemmbügel zeigen.
☑ Das Gehäuse des Wechselrichters ist zusätzlich
geerdet.
GEFAHR!
Lebensgefahr durch unter Spannung stehenden Gehäusedeckel!
Über die verzahnten Sperrkantscheiben wird die Erdung des Gehäusedeckels
sichergestellt.
• Bei allen 6 Schrauben die Sperrkantscheiben mit Verzahnung zum Gehäusedeckel
anbringen.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der Wechselrichter fest
verschlossen und auch der PV-Generator angeschlossen ist.
