SMA Solar Technology AG Montage
Installationsanleitung SMC46-60A11-IA-de-81 17
4.3 Wechselrichter mit Wandhalterung montieren

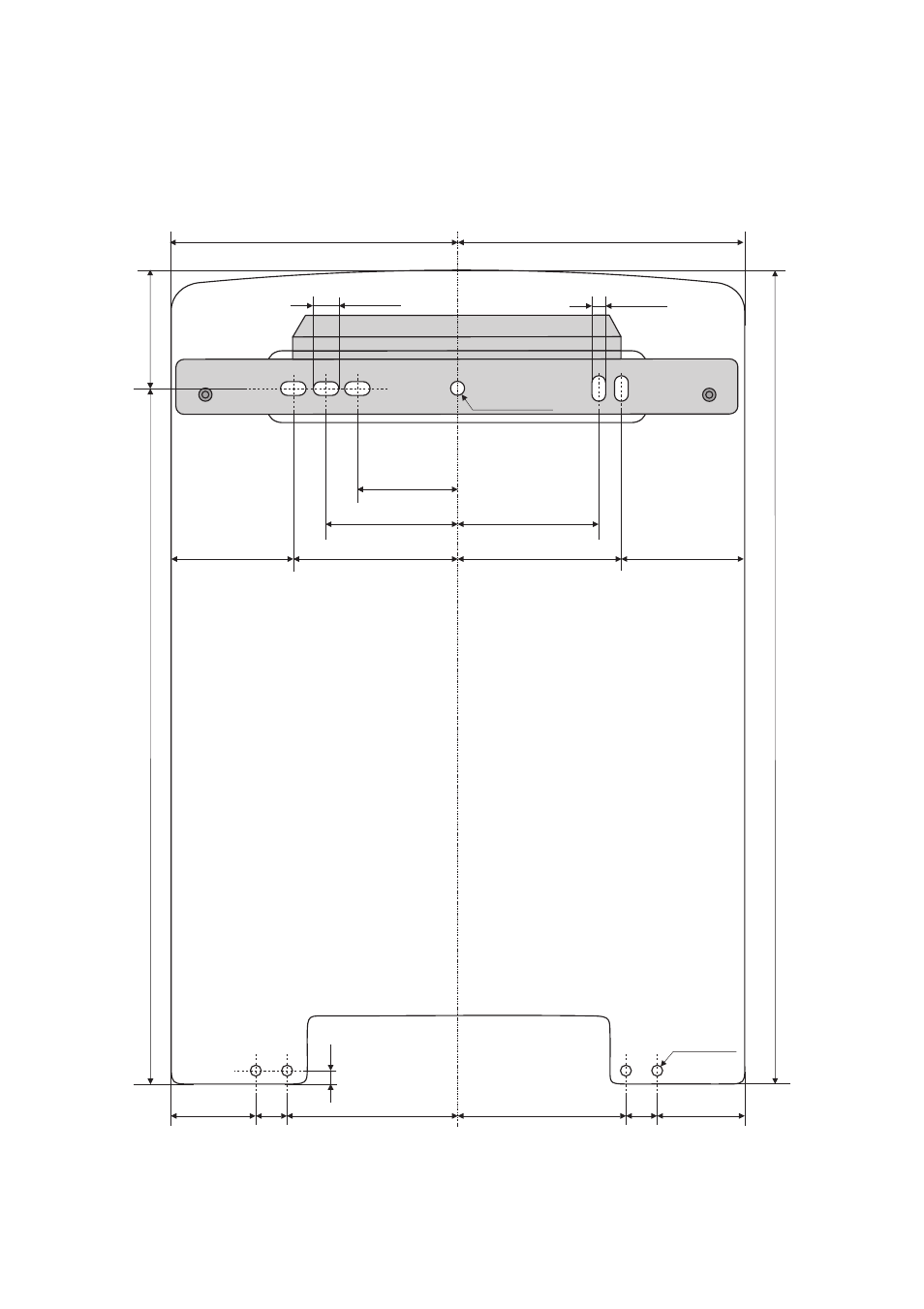

1. Position der Bohrlöcher mit Hilfe der Wandhalterung markieren und Löcher bohren. Mindestens
2 der 6 Löcher verwenden, jeweils 1 Loch rechts und links.
217,3 mm
507,0 mm
217,3 mm
86,8 mm
593,8 mm
58,3 mm 134,0 mm
25,0 mm
134,0 mm
25,0 mm
12 mm
58,3 mm
87,3 mm 130,0 mm
104,6 mm
79,2 mm
130,0 mm
110,0 mm
87,3 mm
20 mm 11 mm
Bohrlöcher für optionale Einmalschrauben als Diebstahlschutz Bohrlöcher für optionale Einmalschrauben als Diebstahlschutz Ø 9 mm
Ø 11 mm
