SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SMC46-60A11-IA-de-81 25
5.2.2 Wechselrichter an das öffentliche Stromnetz (AC)
anschließen
1. Netzspannung prüfen und mit „V
AC,nom
“ auf dem Typenschild vergleichen.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt.
Das entsprechende Dokument finden Sie im Downloadbereich unter www.SMA‑Solar.com.
2. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.

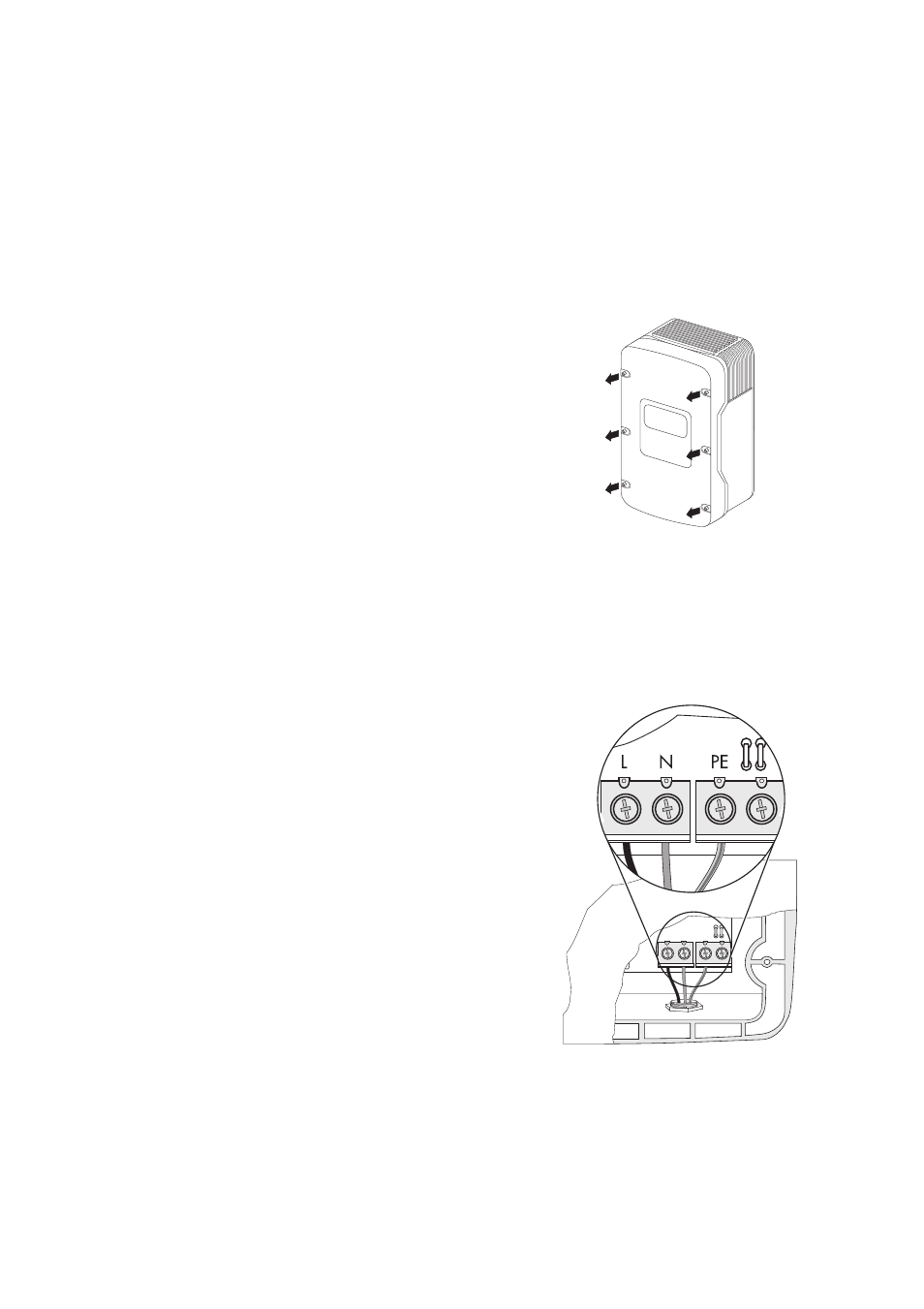

3. Alle Schrauben des Gehäusedeckels lösen und
Gehäusedeckel abnehmen.
4. Klebeband von der AC-Gehäuseöffnung (siehe „D“ auf Seite 20) entfernen.
5. AC-Kabelverschraubung von außen in die Gehäuseöffnung setzen und von innen mit der
Gegenmutter festschrauben.
6. Überwurfmutter der Kabelverschraubung abdrehen und über das Kabel führen.
7. Das Kabel durch die Kabelverschraubung zu der AC-Klemme führen.
8. L, N und den Schutzleiter (PE) entsprechend der
Beschriftung mit Hilfe eines Schraubendrehers an
die Klemmblöcke anschließen.
Die PE-Ader muss dabei 5 mm länger sein als die
von L und N!
L und N dürfen nicht vertauscht werden!
