Elektrischer Anschluss SMA Solar Technology AG
42 SMC46-60A11-IA-de-81 Installationsanleitung
Vorgehensweise
1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 51) beschrieben.
2. Das Kabel in jeden Wechselrichter einführen.
Dabei eine der beiden rechten Gehäuseöffnungen (F) benutzen.
3. Das Kabel entlang des Kabelwegs (E) bis zum Klemmenblock (B) hochführen.
4. Kabelschirm in jedem Wechselrichter am PE-Anschluss (D) erden.
5. In jedem Wechselrichter die Leiter der Plus- und Minusleitung mit Aderendhülsen versehen.
6. Plus- und Minuspol an die entsprechenden
Schraubklemmen anschließen.

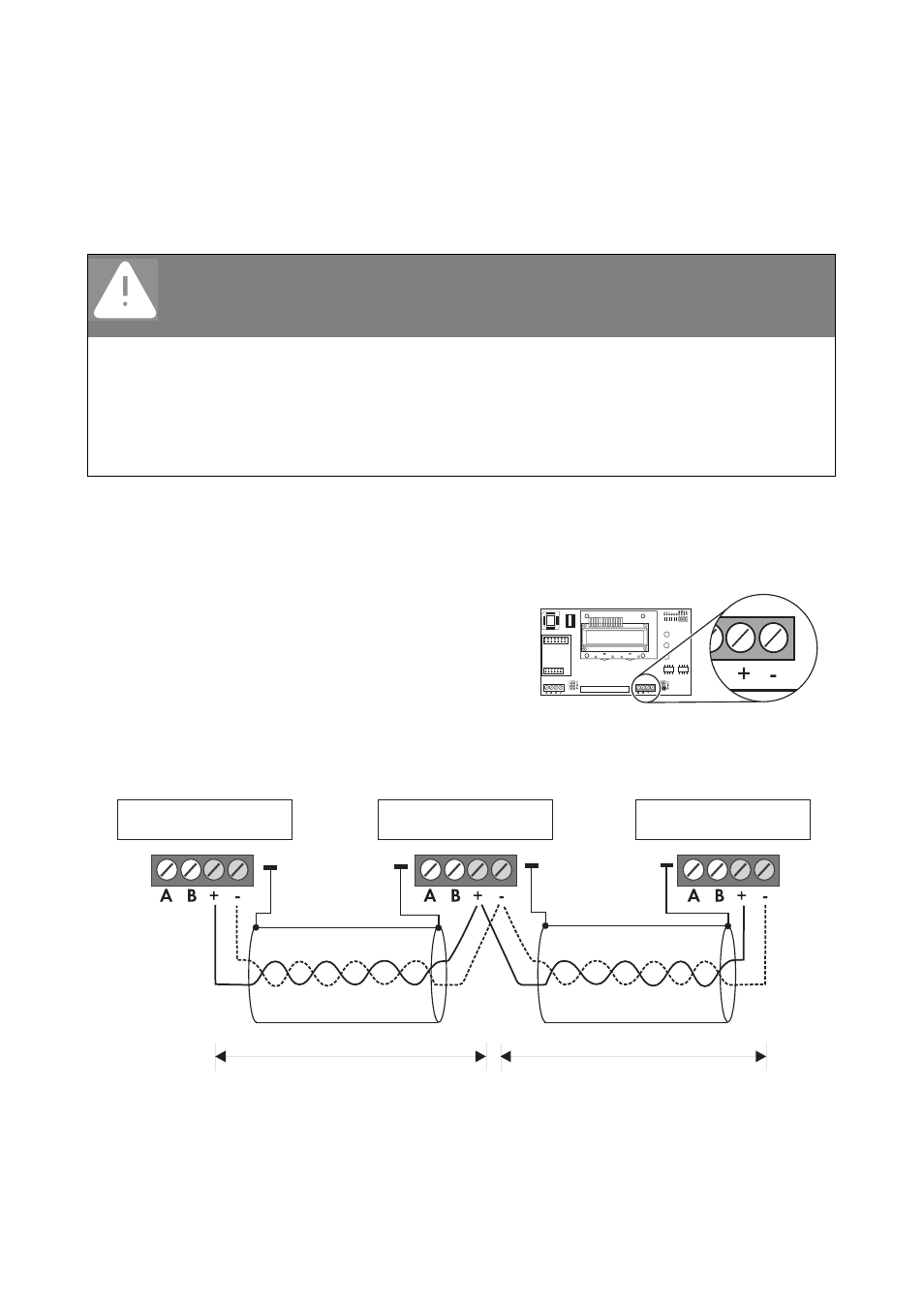

7. Um die 3 Wechselrichter miteinander zu verbinden, die Plus- und Minusleitungen der beiden
anderen Wechselrichter am Klemmenblock des mittleren Wechselrichters zusammenführen.
Die Kabellänge zwischen 2 Wechselrichtern darf dabei nicht mehr als 300 m betragen.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Fehlerfall auf dem Kabel des
SMA Power Balancer!
• Mitgelieferten Silikonschlauch in jedem Wechselrichter über die Plus- und
Minusleitung des Kabels ziehen.
• Silikonschlauch auf die benötigte Länge kürzen.
• Der Silikonschlauch muss das Kabel innerhalb des Wechselrichter-Gehäuses
vollständig umhüllen.
PE PE PE PE
LiYCY LiYCY
Wechselrichter 1 Wechselrichter 2 Wechselrichter 3
verdrilltes Kabel verdrilltes Kabel
max. 300 m max. 300 m
