Vorbereitende Schritte
G-16
6.
Wiederholen Sie bei Bildprojektion von Projektor A und Projektor B die Schritte 3
und 5 so oft wie erforderlich, um die zwischen den Bildern von Projektor A und
Projektor B bestehenden Formabweichungen zu minimieren.
Einstellung 2: Feineinstellung mit Hilfe des Einstellmusters
7.
Drücken Sie die [CORRECT]-Taste auf der Fernbedienung.
8.
Wählen Sie im erscheinenden Dialogfenster „Bildgestaltung“ den Punkt
„Bildposition anpassen“ und drücken Sie dann die [ENTER]-Taste.
z Dies projiziert zwei Einstellmuster, ein gelbes für Projektor A und ein hellblaues für Projektor B.
z Stellen Sie die Muster wie erforderlich scharf.
9.
Stellen Sie unter Beobachtung des Einstellmusters Projektor A und dann Projektor
B ein. Versuchen Sie, mit den Einstellungen die nachstehend beschriebenen
Eigenschaften zu erzielen.
z Stellen Sie die horizontalen Linien des Fadenkreuzes in der Mitte des Einstellmusters so an, dass
sie horizontal verlaufen (ohne Neigung nach links oder rechts).
z Stellen Sie die vertikalen Linien des Fadenkreuzes in der Mitte des Einstellmusters so ein, dass sie
in Bildwandmitte liegen.
10.
Drücken Sie die [BLANK]-Taste auf der Fernbedienung.
z Dies blendet das Einstellmuster von Projektor B aus, so dass nur das Einstellmuster (gelb) von
Projektor A zurückbleibt.
11.
Nehmen Sie unter Beobachtung des Einstellmusters von Projektor A die
nachstehend beschriebenen Vertikaleinstellungen vor.
3

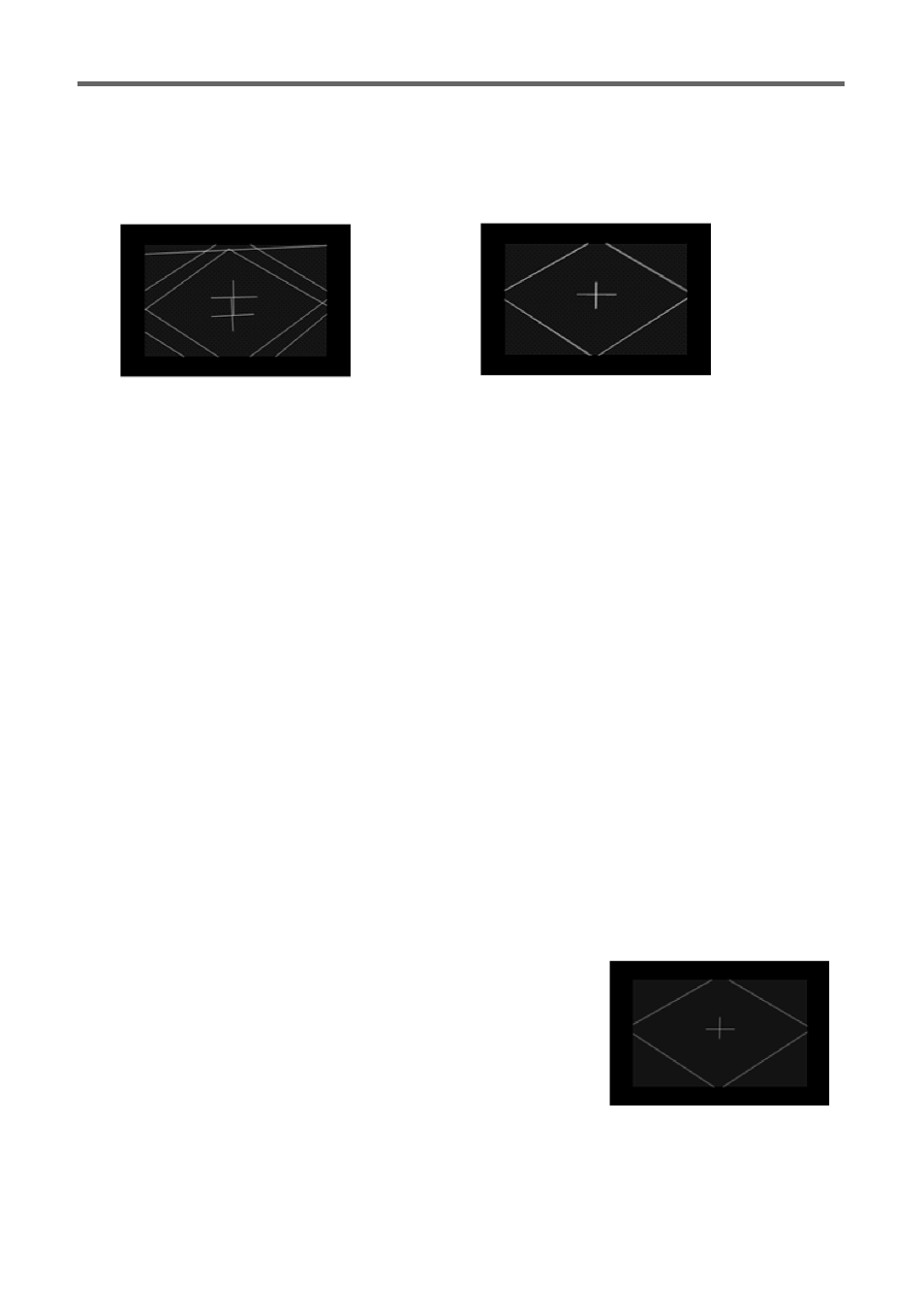

Vor der Anpassung
Nach der Anpassung
Führen Sie die folgenden Schritte durch.
Projektor A : Nehmen Sie nach dem gleichen Vorgehen wie in Schritt 3 die Feineinstellung des
Einstellmusters von Projektor A vor.
Projektor B : Nehmen Sie nach dem gleichen Vorgehen wie in Schritt 5 die Feineinstellung des
Einstellmusters von Projektor B vor.
(1) Stellen Sie die vertikale Neigung von Projektor A ein.
(2) Passen Sie die Größe des Bilds von Projektor A an.
Wie in der Illustration gezeigt, sollte das Fadenkreuz des
Einstellmusters in der Mitte der Zielfläche liegen und der
Außenrand des Einstellmusters knapp über den
Zielprojektionsbereich hinausreichen.
