Benutzung der Gestaltungsfunktionen
G-28

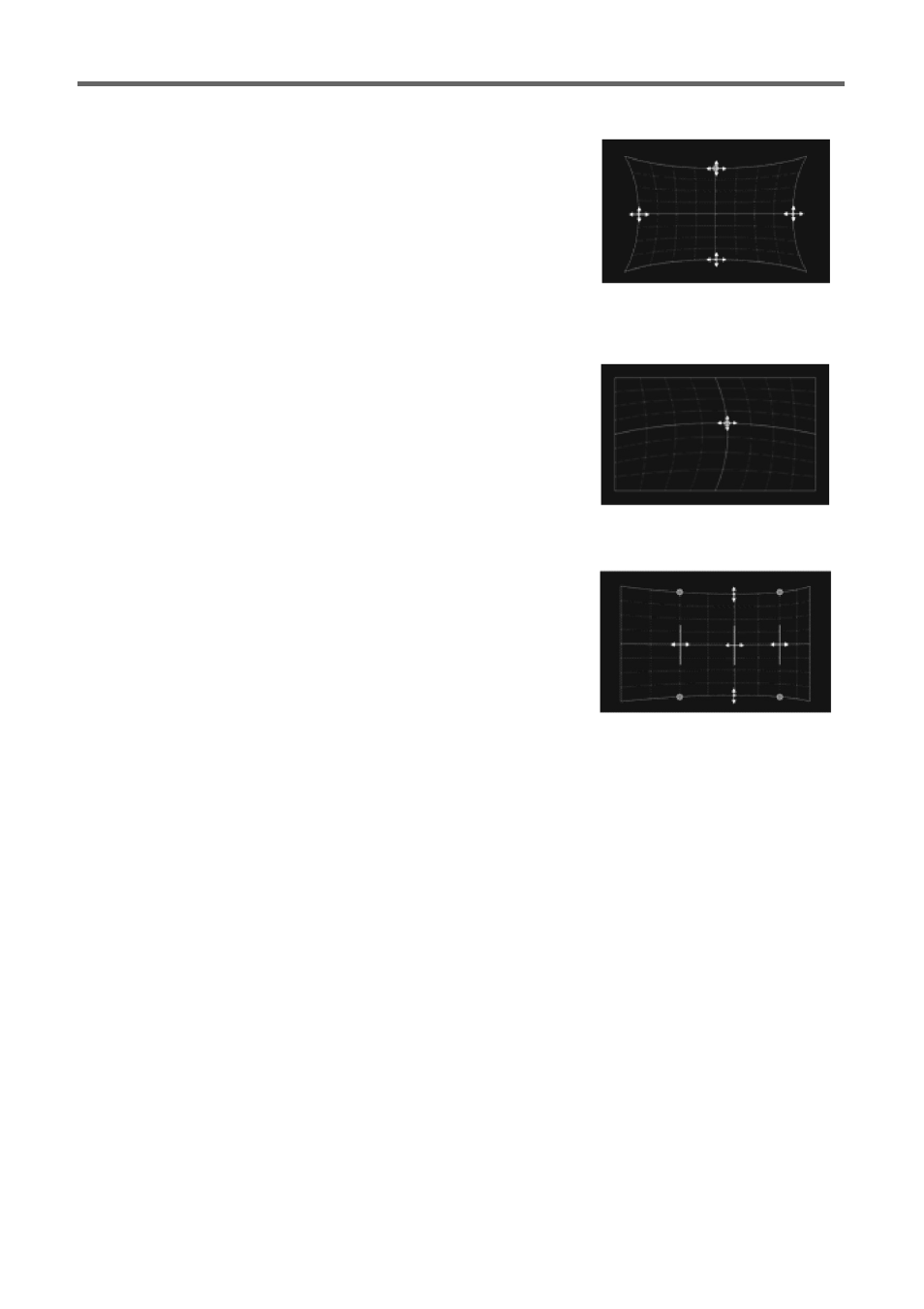

Seitenkorrektur (Bogen)
Mittelpunktkorrektur
Basis- und Seitenanpassung
Zweck:
Zum Reduzieren von Verzerrungen im projizierten Bild, die beim
Projizieren auf eine Fläche auftreten, die wie eine konvexe oder
konkave Linse geformt ist.
Wirkungsweise:
Punkte in der Mitte der oberen und unteren Seiten können
gleichzeitig vertikal und Punkte in der Mitte der linken und rechten
Seiten gleichzeitig horizontal verschoben werden. Dies ergibt eine
bogenartige Form der Seite, deren Punkt verschoben wurde.
Zweck:
Zum Anpassen an den Hochpunkt einer konvexen Fläche oder den
Tiefpunkt einer konkaven Fläche, wenn der Punkt nicht in der Mitte
liegt. Diese Anpassung wird vorgenommen, nachdem die
Seitenkorrektur (Bogen) erfolgt ist.
Wirkungsweise:
Der Mittelpunkt der Projektionsfläche kann senkrecht und
waagerecht verschoben werden.
Zweck:
Zum Reduzieren von Verzerrungen im projizierten Bild, die beim
Projizieren auf eine Fläche auftreten, die wie ein Zylinder geformt ist.
Wenn Zylinder 1 als Gestaltungstyp gewählt ist, beeinflusst eine
senkrechte Anpassung die Böden, während eine waagerechte
Anpassung die Seiten beeinflusst.
Wenn Zylinder 2 als Gestaltungstyp gewählt ist, beeinflusst eine
senkrechte Anpassung die Seiten, während eine waagerechte
Anpassung die Böden beeinflusst. (Der nebenstehende Screenshot
zeigt das Bild bei Wahl von Zylinder 1.)
Wirkungsweise:
Die nachstehend beschriebenen vier Positionen des projizierten
Bilds können verändert werden.
Zylinder 1 (senkrechter Zylinder)
z Oberer Boden: Kann vertikal bewegt werden.
z Unterer Boden: Kann senkrecht bewegt werden.
z Seitliche vertikale Mittellinie: Kann horizontal bewegt werden.
z Seitliche vertikale 1/4-Linie und vertikale 3/4-Linie: Beide können horizontal an die vertikale
Mittellinie angenähert und von ihr wegbewegt werden. Diese Linien bewegen sich gemeinsam. Das
Bewegen dieser Linien bewirkt, dass sich die Kurvatur der Seite entsprechend ändert.
Zylinder 2 (waagerechter Zylinder)
z Linker Boden: Kann horizontal bewegt werden.
z Rechter Boden: Kann horizontal bewegt werden.
z Seitliche horizontale Mittellinie: Kann vertikal bewegt werden.
z Seitliche horizontale 1/4-Linie und horizontale 3/4-Linie: Beide können vertikal an die horizontale
Mittellinie angenähert und von ihr wegbewegt werden. Diese Linien bewegen sich gemeinsam. Das
Bewegen dieser Linien bewirkt, dass sich die Kurvatur der Seite entsprechend ändert.
