12

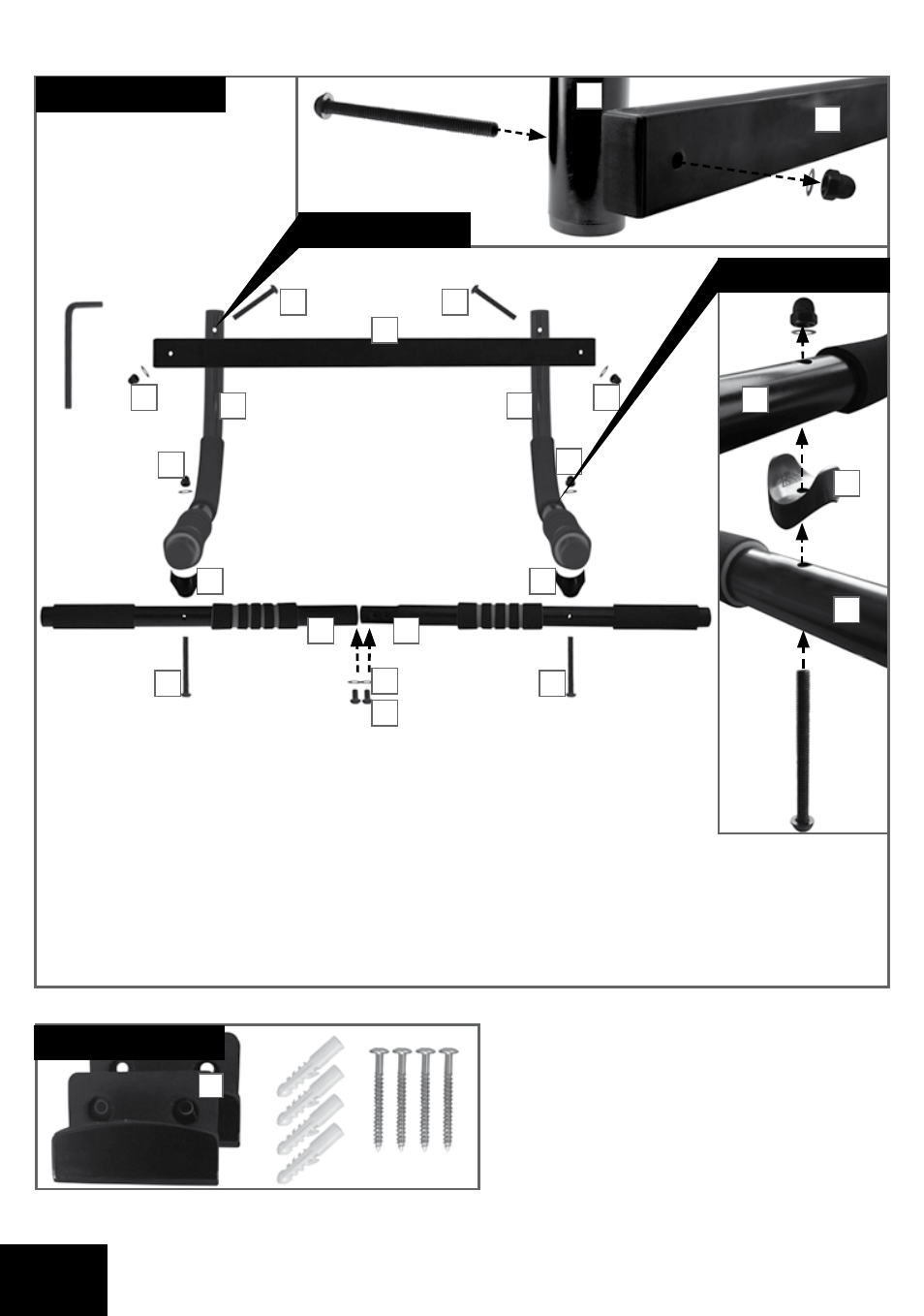

Aperçu des pièces :
Assemblez les barres (A) et (B) et vissez-les à l‘aide des vis (C) / des ron-
delles (D). Vissez ensuite les barres (E) et (F) à l‘aide des vis (G) (voir ill. 1a).
Posez les rondelles (D) devant l‘écrou (H) et serrez fermement le vissage.
Vissez finalement les barres (A/B) et (F) en utilisant les vis (I) et l‘élément d‘écartement (J).
Veillez à ce que le cône de 28 mm de l‘élément d’écartement soit placé en dessous de la barre
(F) et que le cône de 32 mm soit placé sur la barre (A/B) (voir ill. 1b). Posez les rondelles (D)
devant l‘écrou (H) et serrez fermement le vissage.
Ill. 2
K
B
C
A
E
D
G G
F F
Ill. 1a
H
H
H H
I I
J J
Ill. 1
Ill. 1b
F
B
J
E
F
