24

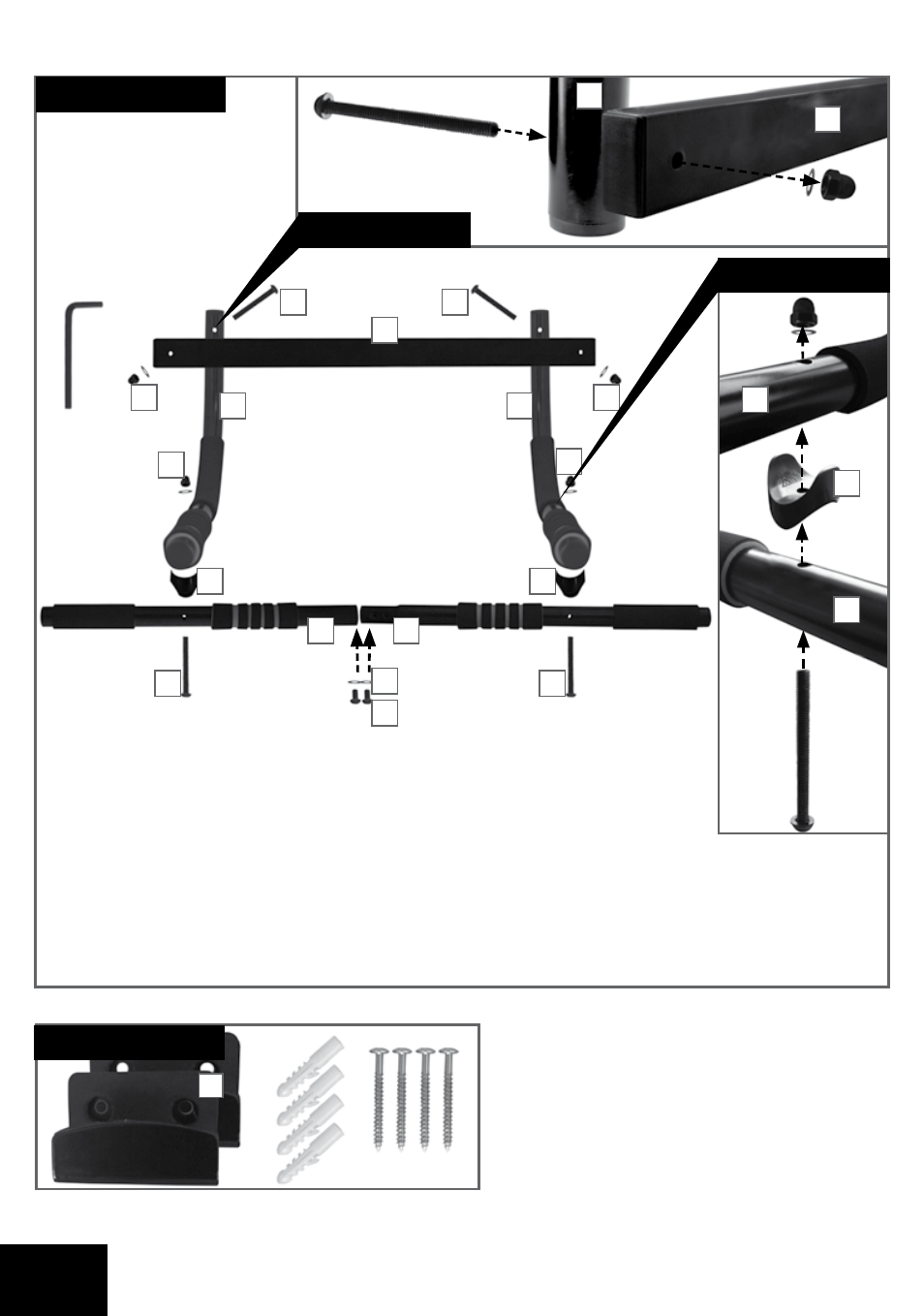

Overzicht van de onderdelen:
Steek de stangen (A) en (B) in elkaar en schroef deze met de schroeven (C)
/ onderlegplaatjes (D) vast. Vervolgens schroeft u de stangen (E) en (F), met
de schroeven (G) vast (zie afb. 1a).
Plaats de onderlegplaatjes (D) voor de moer (H) en draai de schroefverbin-
ding stevig vast.
Vervolgens schroeft u de stangen (A/B) en (F) met de schroeven (I) en de afstandshouder (J)
vast. Hierbij dient u erop te letten, dat bij de afstandshouder de 28 mm conus onder de stang
(F) en de 32 mm conus op de stang (A/B) wordt geplaatst (zie afb. 1b). Plaats de onderleg-
plaatjes (D) voor de moer (H) en draai de schroefverbinding stevig vast.
afb. 2
K
B
C
A
E
D
G G
F F
afb. 1a
H
H
H H
I I
J J
afb. 1
afb. 1b
F
B
J
E
F
