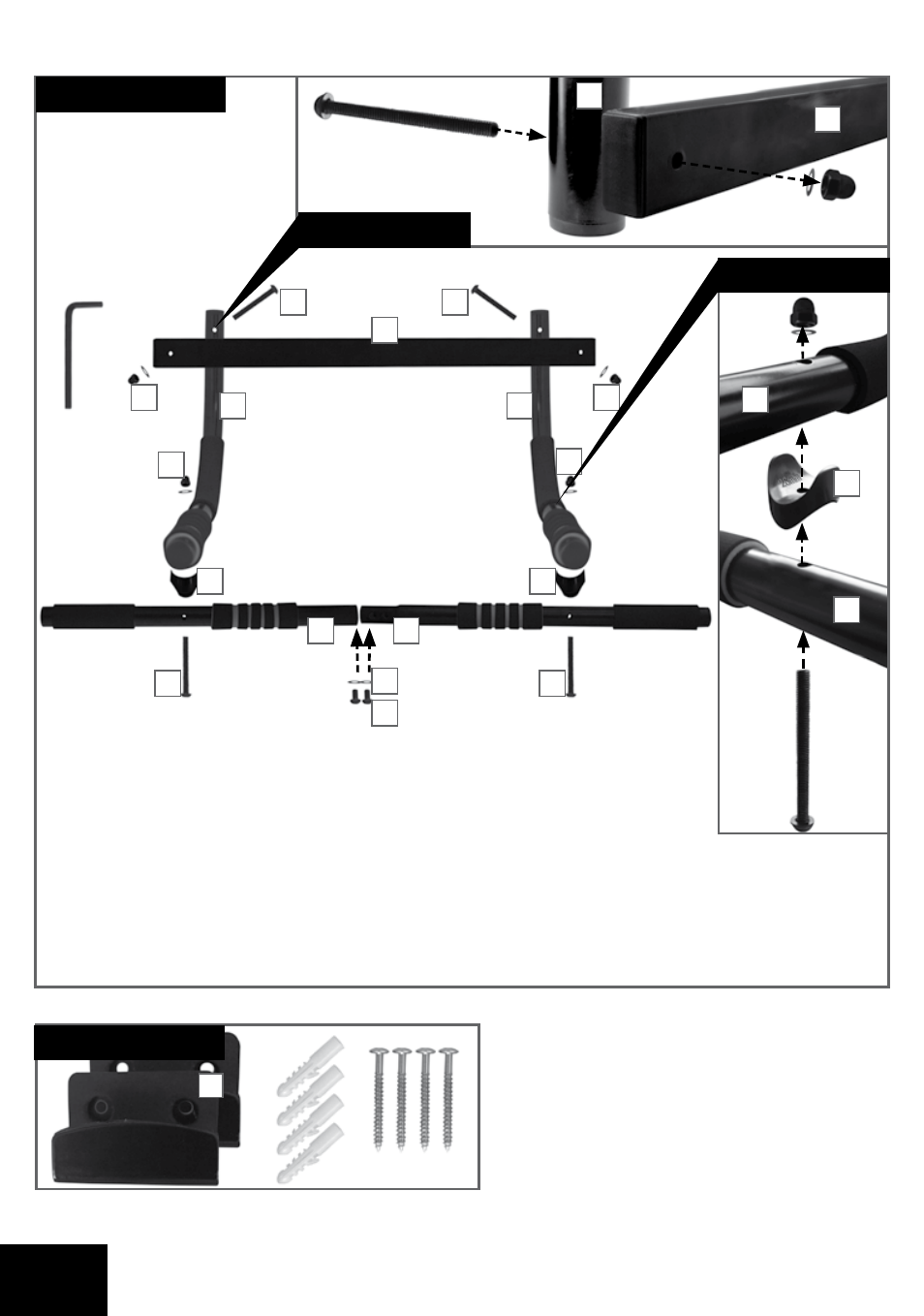

Prospetto dei componenti:
Infilate le sbarre (A) e (B) una dentro l‘altra e avvitatele con le viti (C)/
rondelle (D). Avvitate poi le sbarre (E) e (F) con le viti (G) (vedi fig. 1a).
Mettete le rondelle (D) davanti al dado (H) e serrate saldamente la chiusura
a vite.
Infine avvitate le sbarre (A/B) e (F) con le viti (I) e il distanziale (J). Nel far ciò fate attenzione
che nel distanziale il cono da 28 mm sia posto sotto la sbarra (F) e il cono da 32 mm sia sopra
la stanga (A/B) (vedi fig. 1b). Mettete le rondelle (D) davanti al dado (H) e serrate saldamente
la chiusura a vite.
