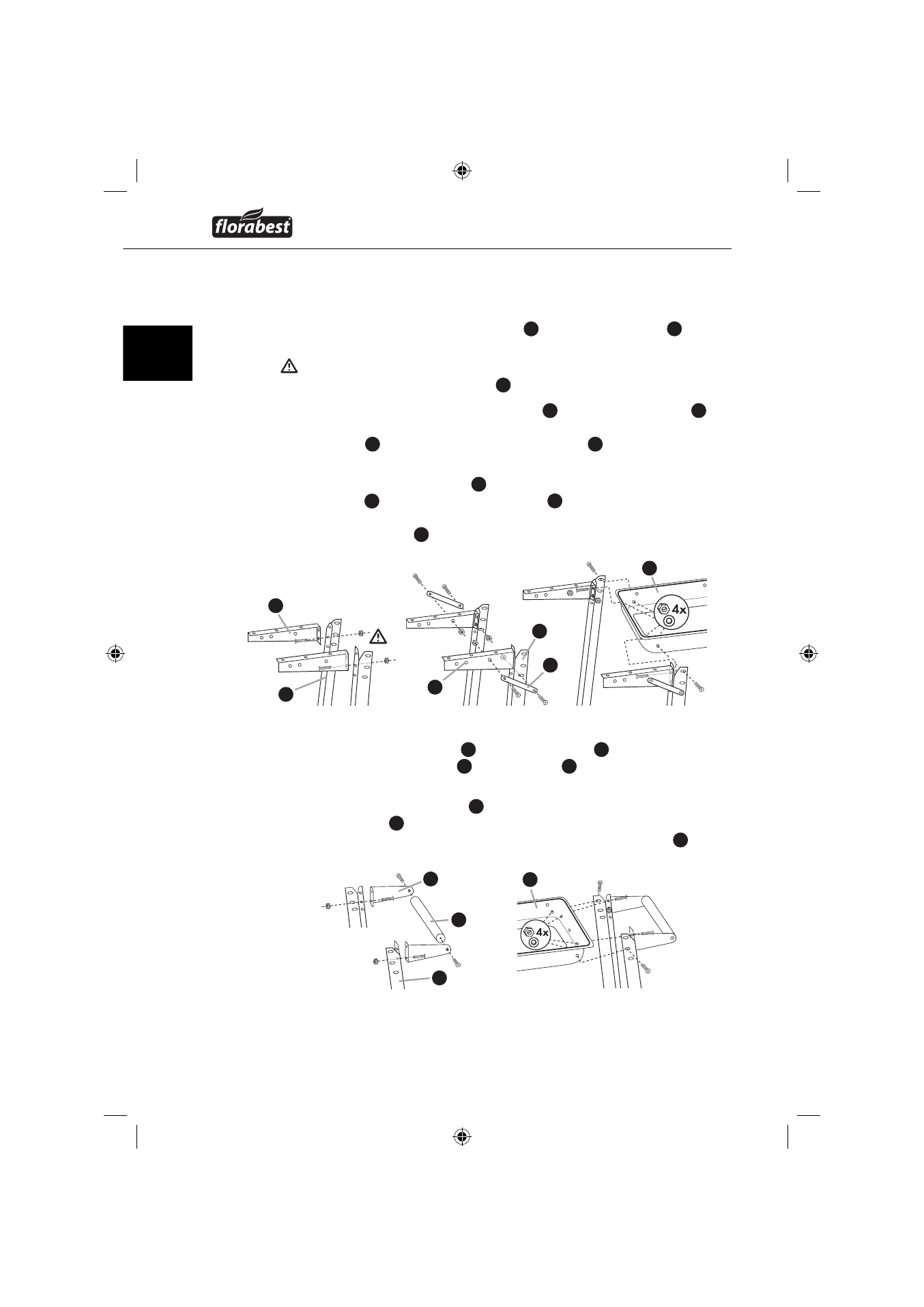

Koraci za montažu
Korak 1
♦
Povežite dugi držač daske za odlaganje
15
s potpornjakom kotača
14
pomoću vijaka M6x12 i matica M6.
Molimo uzmite u obzir, da se za vijčano spajanje koristi samo donji otvor
dugog držača daske za odlaganje
15
.
♦
Povežite potpornjake za stabilnije učvršćenje
16
sa potpornjakom kotača
14
pomoću vijaka M6x12 i matica M6. Povežite potpornjake za stabilnije
učvršćenje
16
s dugim držačem daske za odlaganje
15
pomoću vijaka
M6x12 i matica M6.
♦
Montirajte potpornjake kotača
14
s montiranim dugim držačima daske za
odlaganje
15
na lijevoj strani zdjele za ugalj
6
uz pomoć vijaka M6x12,
podložnih pločica Ø6x16 i matica M6. U tu svrhu potreban je gornji otvor
potpornjaka kotača
14
.
Korak 2
♦
Montirajte držače rukohvata
8
i stajaće potpornjake
9
na način opisan u
koraku 1. Fiksirajte rukohvat
7
među držačima
8
i učvrstite ga uz pomoć
vijaka za drvo Ø4x15.
♦
Montirajte stajaće potpornjake
9
sa montiranim rukohvatom na desnoj strani
zdjele za ugalj
6
uz pomoć vijaka M6x12, podložnih pločica Ø6x16 i
matica M6. U tu svrhu potreban je gornji otvor stajaćeg potpornjaka
9
.
