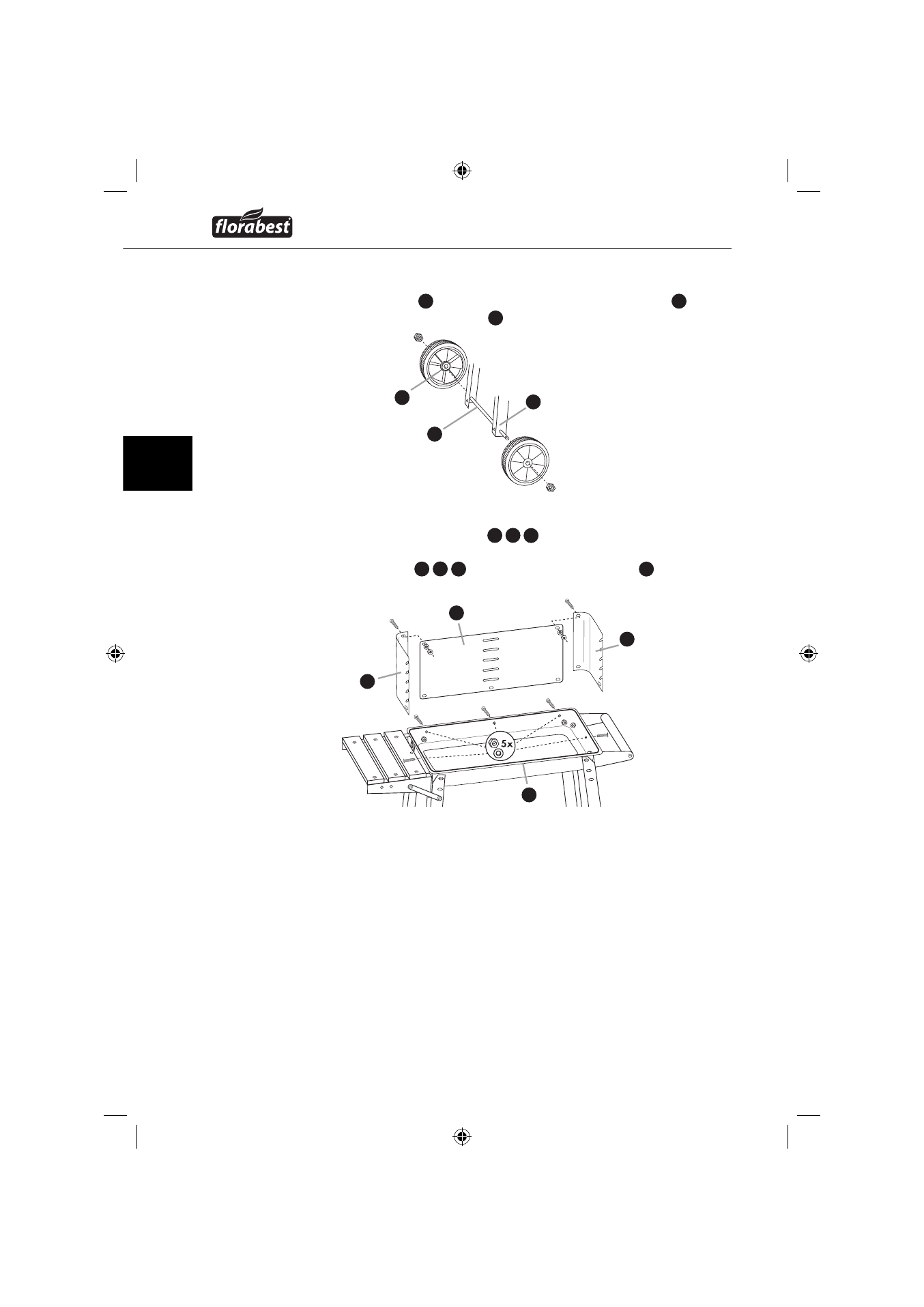

Schritt 5
♦ Führen Sie die Achse 13 durch die unteren Bohrungen der Radstreben 14 und
sichern Sie die aufgesetzten Räder 12 mit den selbstsichernden Muttern M8.
Schritt 6
♦ Befestigen Sie die Windschutzteile 2 3 4 mit M5x10-Schrauben, Unter-
legscheiben Ø6x12 und Muttern M5 (nur oben). Danach verschrauben Sie
die Windschutzteile
2 3 4 von innen an der Kohleschüssel 6 mittels
M5x10-Schrauben, Unterlegscheiben Ø6x12 und Muttern M5.
12
13
14
2
3
4
6
