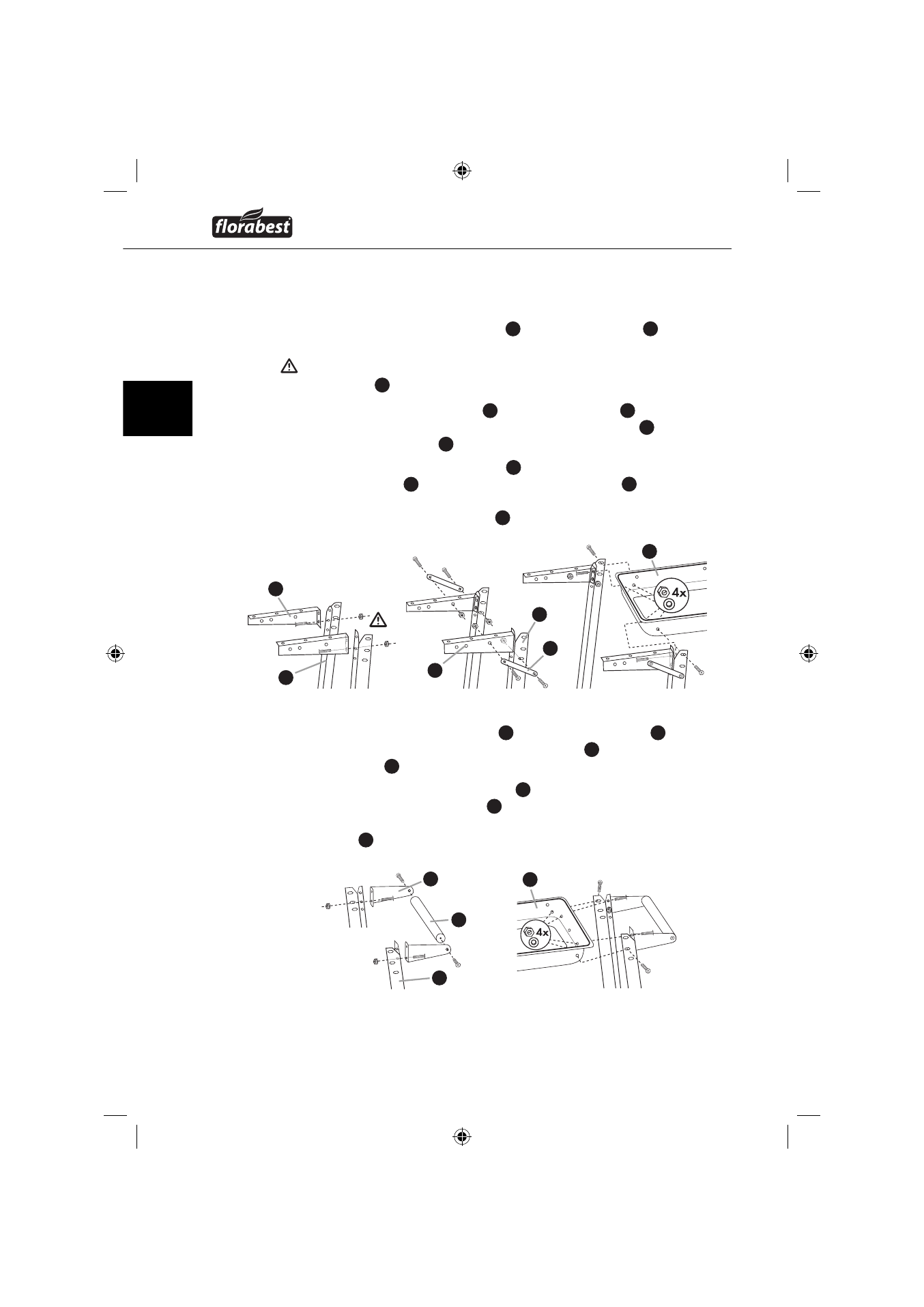

Βήματα συναρμολόγησης
Βήμα 1
♦
Συνδέστε τα στηρίγματα εναπόθεσης
15
με τις δοκίδες τροχών
14
μέσω
βιδών Μ6x12 και παξιμαδιών Μ6.
Για το βίδωμα χρησιμοποιείται μόνο η κάτω οπή του στηρίγματος
εναπόθεσης
15
.
♦
Στερεώστε τις δοκίδες ενίσχυσης
16
με τις δοκίδες τροχών
14
μέσω βιδών
Μ6x12 και παξιμαδιών Μ6. Στερεώστε τις δοκίδες ενίσχυσης
16
με τα
στηρίγματα εναπόθεσης
15
μέσω βιδών Μ6x12 και παξιμαδιών Μ6.
♦
Συναρμολογήστε τις δοκίδες τροχών
14
με τα συναρμολογημένα στηρίγ-
ματα εναπόθεσης
15
αριστερά στη λεκάνη του κάρβουνου
6
μέσω βιδών
M6x12, ροδελών Ø6x16 και παξιμαδιών M6. Για το σκοπό αυτό απαιτεί-
ται η άνω οπή των δοκίδων τροχών
14
.
Βήμα 2
♦
Μοντάρετε τις συγκρατήσεις λαβής
8
και τις δοκίδες στήριξης
9
, όπως
περιγράφεται στο Βήμα 1. Σταθεροποιείστε τη λαβή
7
μεταξύ των συγκρα-
τήσεων λαβών
8
και βιδώστε τη λαβή γερά με τις ξύλινες βίδες Ø4x15.
♦
Συναρμολογήστε τις δοκίδες στήριξης
9
με τη συναρμολογημένη λαβή
δεξιά στη λεκάνη του κάρβουνου
6
μέσω βιδών M6x12, ροδελών Ø6x16
και παξιμαδιών M6. Για το σκοπό αυτό απαιτείται η κάτω οπή των δοκίδων
στήριξης
9
.
15
15
14
14
16
6
8
7
9
6
