43 FGW 84 A1
DE
AT
CH

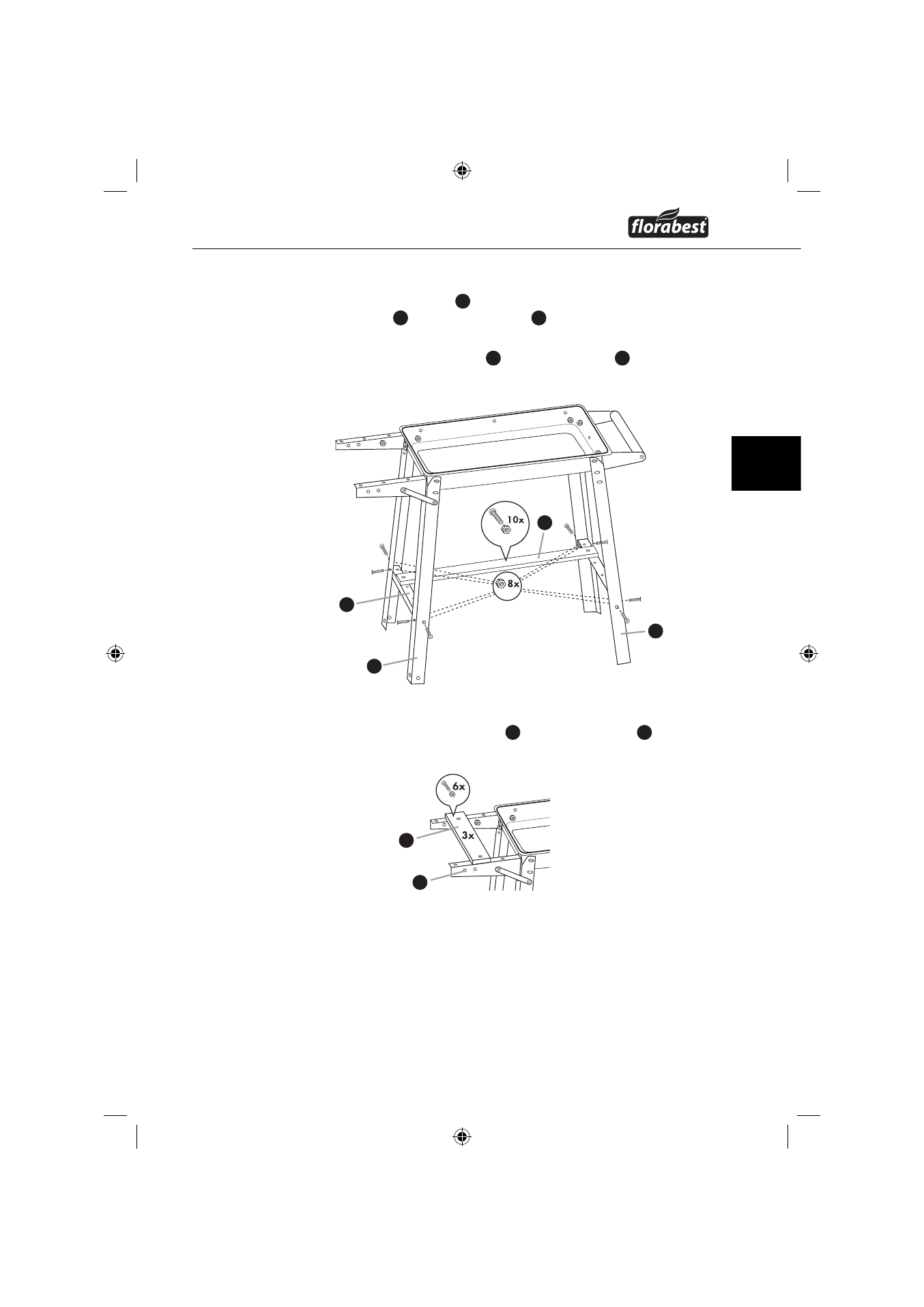

Schritt 3
♦ Setzen Sie die Querstreben 10 , mit den 5 Löchern nach oben, zwischen
den Radstreben 14 und den Standstreben 9 . Verschrauben Sie diese
mittels M6x12-Schrauben und Muttern M6.
♦ Fixieren Sie die fünf Ablagebretter 11 auf den Querstreben 10 . Verschrauben
Sie diese mittels M5x16-Schrauben und Muttern M5.
Schritt 4
♦ Montieren Sie die drei Ablagebretter 17 auf die Ablagehalter 15 mittels
M5x16-Schrauben und Muttern M5.
10
14
11
9
17
15
