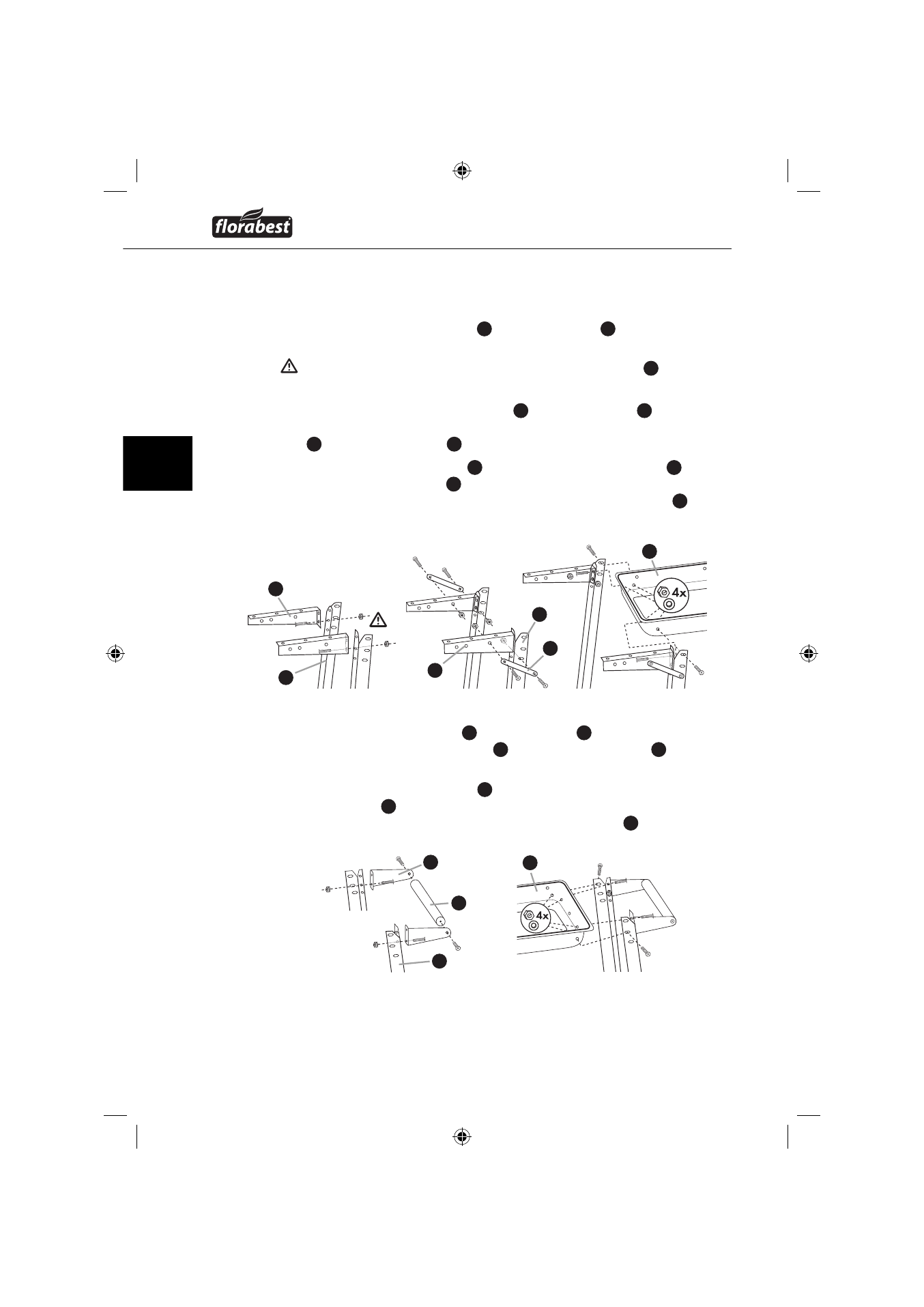

Montageschritte
Schritt 1
♦ Verbinden Sie die Ablagehalter 15 mit den Radstreben 14 mittels M6x12-
Schrauben und Muttern M6.
Beachten Sie bitte, dass nur das untere Loch des Ablagehalters 15 zum
Verschrauben benutzt wird.
♦ Befestigen Sie die Verstärkungsstreben 16 mit den Radstreben 14 mittels
M6x12-Schrauben und Muttern M6. Befestigen Sie die Verstärkungsstreben
16 mit den Ablagehaltern 15 mittels M6x12-Schrauben und Muttern M6.
♦ Montieren Sie die Radstreben 14 mit den montierten Ablagehaltern 15
links an die Kohleschüssel 6 mittels M6x12-Schrauben, Unterlegscheiben
Ø6x16 und Muttern M6. Hierfür wird das obere Loch der Radstreben 14
benötigt.
Schritt 2
♦ Montieren Sie die Griff halter 8 und Standstreben 9 , wie in Schritt 1
beschrieben. Fixieren Sie den Griff 7 zwischen den Griff haltern 8 und
schrauben Sie diesen mittels Ø4x15-Holzschrauben fest.
♦ Montieren Sie die Standstreben 9 mit dem montierten Griff rechts an die
Kohleschüssel 6 mittels M6x12-Schrauben, Unterlegscheiben Ø6x16 und
Muttern M6. Hierfür wird das obere Loch der Standstreben 9 benötigt.
15
15
14
14
16
6
8
7
9
6
