PELLET-KAMINÖFEN Kapitel 2
INSTALLATIONS- UND BEDIENUNGSANLEITUNG S. 15
Theoretische Grundkenntnisse für die Installation Technischer Dienst - MCZ Group S.p.A. vorbehaltene Rechte - Nachdruck verboten
2.6. ANSCHLUSS AN DEN SCHORNSTEIN
Die Innenmaße des Schornsteins dürfen nicht über 20 X 20 cm bzw. 20
cm Durchmesser liegen; sind größere Maße zu verzeichnen, oder weist
der Schornstein Mängel auf (z.B. Risse, unzureichende Isolierung usw.),
empfiehlt es sich, ein Rohr aus Edelstahl mit angemessenem
Durchmesser auf der gesamten Länge bis zum Dach in den Schornstein
zu installieren. Mit geeigneten Geräten prüfen, ob für den Zug ein Wert
von mindestens 10 Pa gemessen wird.
Am unteren Ende des Schornsteins ist eine Inspektionsöffnung
vorzusehen, um regelmäßig Kontrollen und die jährlich
vorzunehmende Reinigung ausführen zu können.
Die Verbindung zum Schornstein muss mit von MCZ empfohlenen
Anschlussstücken und Rohren einwandfrei dicht ausgeführt werden.
Unbedingt sicherstellen, dass ein Schornstein-Endstück mit Windschutz
nach den einschlägigen Normen installiert wird.
Dieser Verbindungstyp gewährleistet auch bei einem
zeitweiligen Stromausfall den Abzug der Rauchgase.
2.7. VERBINDUNG
ZU EINER EXTERNEN
ABGASFÜHRUNG MIT ISOLIERTEM ODER
DOPPELWANDIGEM ROHR
Die Innenmaße der externen Abgasführung müssen mindestens 10X10 cm,
oder 10 cm Durchmesser, und maximal 20X20 cm, oder 20 cm Durchmesser,
betragen. Mit geeigneten Geräten prüfen, ob für den Zug ein Wert von 10 Pa
gemessen wird.
Es dürfen nur isolierte Rohre (doppelwandig) aus Edelstahl verwendet
werden, die innen glatt sind (biegsame Edelstahlrohre sind nicht zugelassen)
und an der Wand befestigt werden.
Am unteren Ende der externen vertikalen Abgasführung ist eine
Inspektionsöffnung vorzusehen, um regelmäßig Kontrollen und die jährlich
vorzunehmende Reinigung ausführen zu können.
Die Verbindung zum Schornstein muss mit von MCZ empfohlenen
Anschlussstücken und Rohren einwandfrei dicht ausgeführt werden.
Unbedingt sicherstellen, dass ein Schornstein-Endstück mit Windschutz nach
den einschlägigen Normen installiert wird.
Dieser Verbindungstyp gewährleistet auch bei einem
zeitweiligen Stromausfall den Abzug der Rauchgase.
2.8. VERBINDUNG ZUM SCHORNSTEIN
Um einen einwandfreien Betrieb zu gewährleisten, darf die Verbindung
zwischen Kaminofen und Schornstein oder Abgasführung in den
horizontalen Abschnitten keine Neigung unter 3 % aufweisen und die
Gesamtlänge höchstens 2/3 m betragen. Der vertikale Abschnitt
zwischen einem “T-Anschlussstück” und dem nächsten
(Richtungswechsel) darf nicht unter 1,5 m liegen.
Mit geeigneten Geräten prüfen, ob für den Zug ein Wert von mindestens
10 Pa gemessen wird.
Am unteren Ende des Schornsteins ist eine Inspektionsöffnung
vorzusehen, um regelmäßig Kontrollen und die jährlich
vorzunehmende Reinigung ausführen zu können.
Die Verbindung zum Schornstein muss mit von MCZ empfohlenen
Anschlussstücken und Rohren einwandfrei dicht ausgeführt werden.
Unbedingt sicherstellen, dass ein Schornstein-Endstück mit Windschutz
nach den einschlägigen Normen installiert wird.
Dieser Verbindungstyp gewährleistet auch bei einem
zeitweiligen Stromausfall den Abzug der Rauchgase.

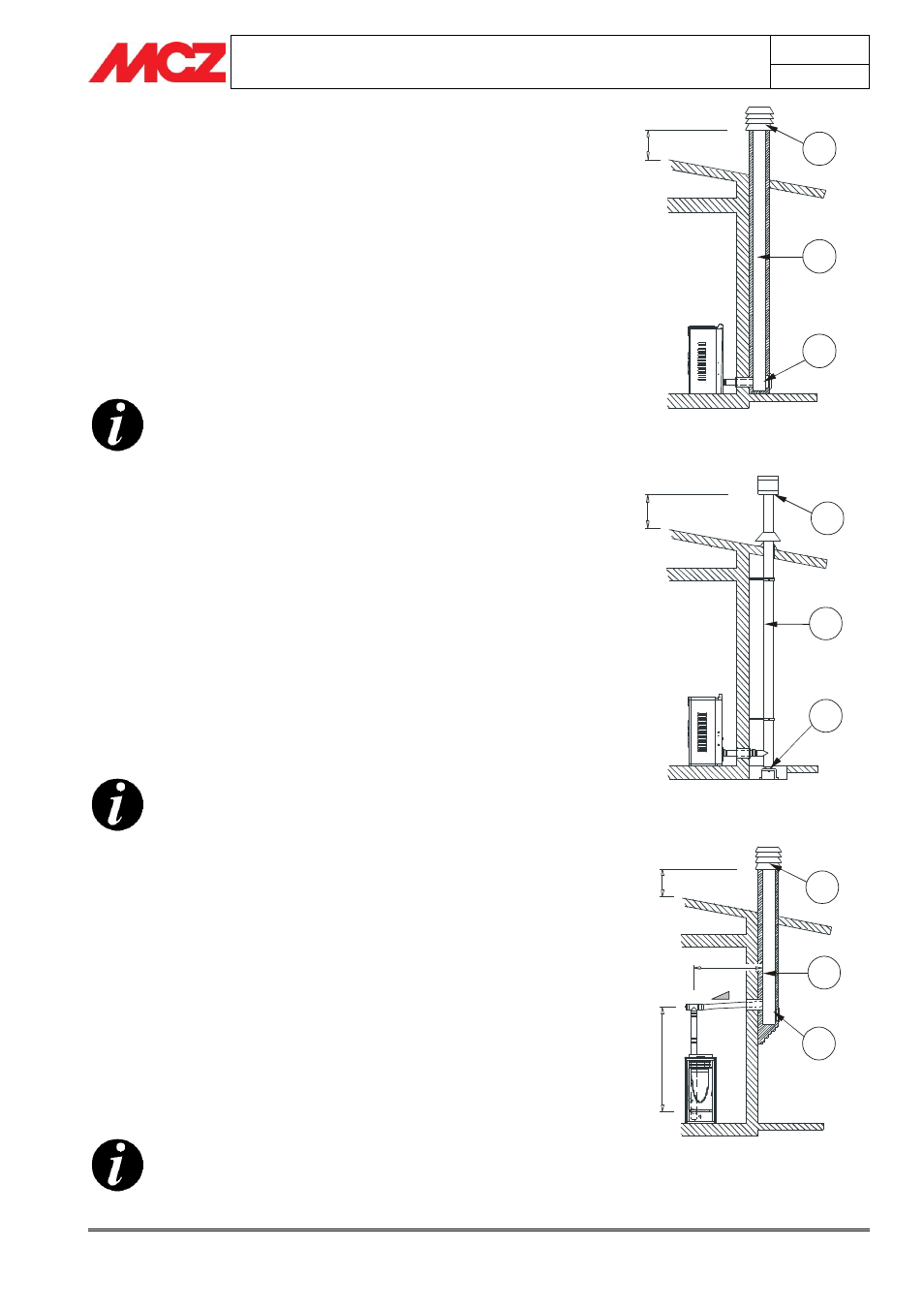

0,5 mt. 1
2
3
1) Schornstein-Endstück mit Windschutz
2) Schornstein
3) Inspektionsöffnung
0,5 mt.
2
1
3
1) Schornstein-Endstück mit Windschutz
2) Schornstein
3) Inspektionsöffnung
3-5 %
2 - 3 mt. MAX
0,5 mt.
H
>
1
,5
m
t.
3
2
1
1) Schornstein-Endstück mit Windschutz
2) Schornstein
3) Inspektionsöffnung
