10. SCHALTPLÄNE

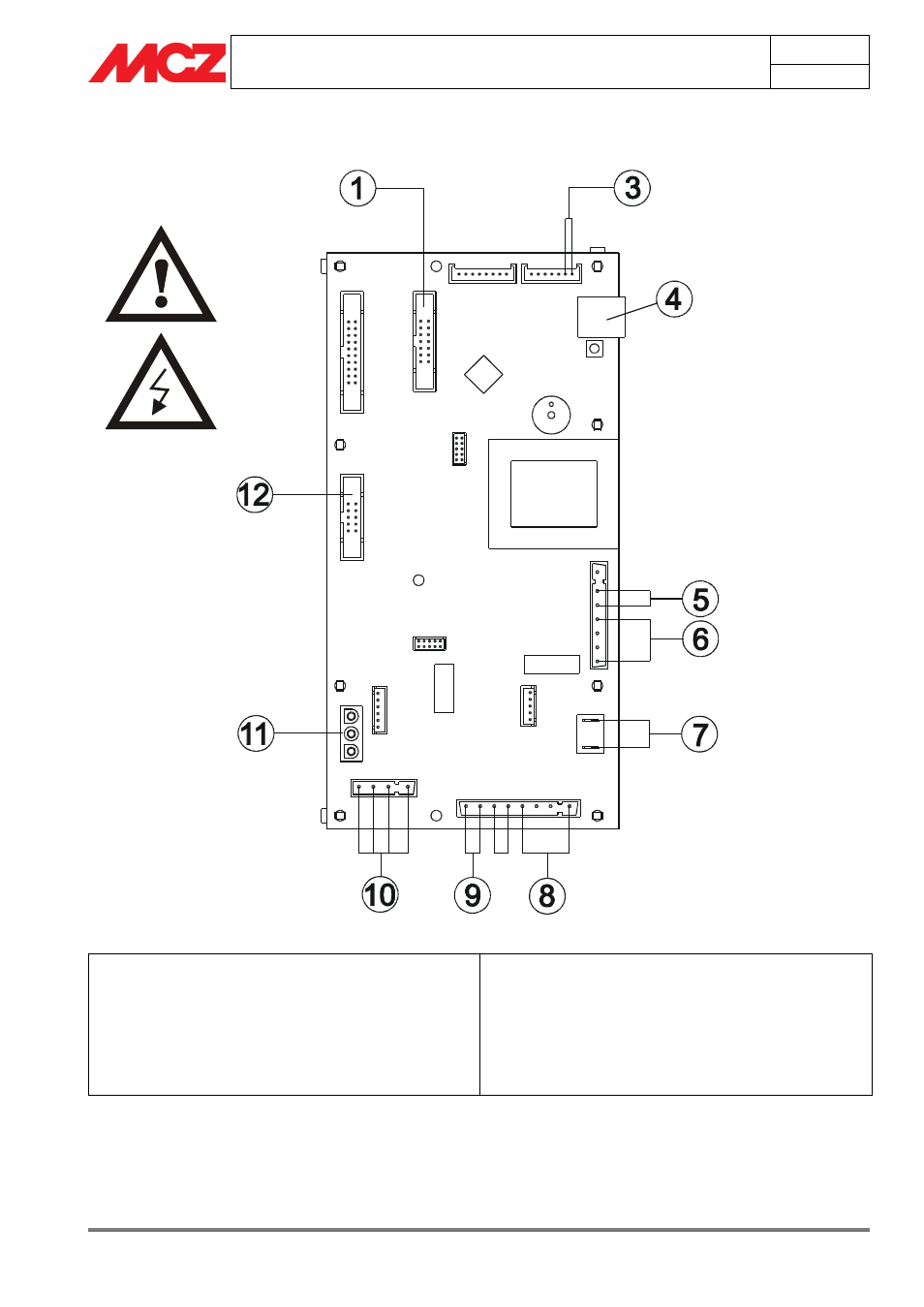

LEGENDE DER VERDRAHTUNG DER MUTTERPLATINE
1. Notbedientafel
3. Rauchtemperaturfühler
4. Modem-Anschluss
5. Schalter
6. Zünder
7. Rauchabzugsgebläse 8. Getriebemotor
9. Kontakt-Thermostat
10. Gebläse
11. Drehzahlprüfung Rauchabzugsgebläse
12. Luftvolumenstromsensor
Zur Beachtung: Die elektrischen Verdrahtungen der einzelnen Bauteile sind mit vorverkabelten Steckern
versehen, deren Größen voneinander abweichen.
