PELLET-KAMINÖFEN Kapitel 6
INSTALLATIONS- UND BEDIENUNGSANLEITUNG S. 35
Notbedientafel Technischer Dienst - MCZ Group S.p.A. vorbehaltene Rechte - Nachdruck verboten

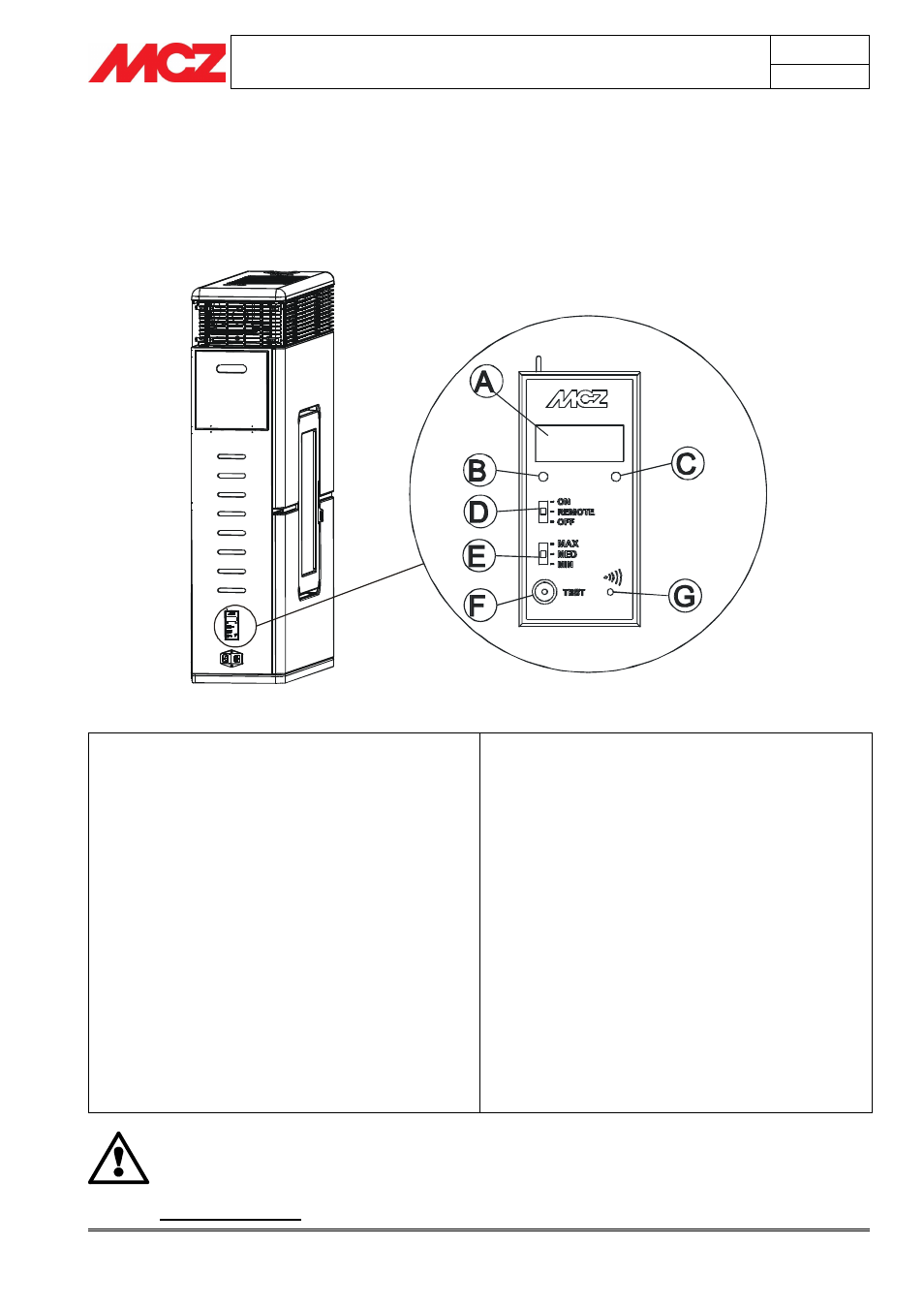

6. NOTBEDIENTAFEL
Seitlich im unteren Bereich des Kaminofens befindet sich die
Notbedientafel, die dafür ausgelegt ist, die Diagnose eventueller
Betriebsstörungen auszuführen, und ferner dazu dient, den Kaminofen
anzusteuern, sollte die Fernbedienung nicht zur Verfügung stehen.
LEGENDE
A. Display mit drei Ziffern zur Anzeige einer Reihe von
Informationen zum Kaminofen sowie des Identifikationscodes
einer eventuellen Betriebsstörung.
B. GRÜNE Led für folgende Anzeigen:
 AUS = Kaminofen ausgeschaltet
 EIN AUFBLINKEND = Kaminofen in Zünd-/Einschaltphase
 EIN AUFLEUCHTEND = Kaminofen eingeschaltet
C. ROTE Led für folgende Anzeigen:
 AUS = Kaminofen eingeschaltet
 EIN MIT LANGSAMEM AUFBLINKEN = Kaminofen in
Ausschaltphase
 EIN MIT RASCHEM AUFBLINKEN = Kaminofen im
Alarmstatus (in den ersten 10 Minuten zusammen mit
akustischem Signal)
 EIN AUFLEUCHTEND = Kaminofen ausgeschaltet
D. Funktions-Wahlschalter mit drei Stellungen
 OFF = Kaminofen manuell ausgeschaltet bei Ausfall der
Fernbedienung
 REMOTE = Kaminofen ausschließlich über
Fernbedienung steuerbar
 ON = Kaminofen manuell eingeschaltet bei Ausfall der
Fernbedienung
E. Wahlschalter mit drei Stellungen für Wahl der Leistungsstufen
 MIN = Stellung für Betrieb des Kaminofens auf
MINIMALER Leistungsstufe bei Ausfall der Fernbedienung
und mit Wahlschalter 4 auf ON
 MED = Stellung für Betrieb des Kaminofens auf
MITTLERER Leistungsstufe bei Ausfall der Fernbedienung
und mit Wahlschalter 4 auf ON
 MAX = Stellung für Betrieb des Kaminofens auf
MAXIMALER Leistungsstufe bei Ausfall der Fernbedienung
und mit Wahlschalter 4 auf ON
F. Taste für Diagnosefunktionen hinsichtlich Betriebsstatus des
Kaminofens
G. Taste zur Herstellung der Kommunikation zwischen Kaminofen
und neuer Fernbedienung (gemäß einer nachfolgend
beschriebenen Vorgehensweise)
FÜR DEN BETRIEB DES KAMINOFENS ÜBER
DIE
FERNBEDIENUNG MUSS DER
WAHLSCHALTER “D” AUF “REMOTE”
POSITIONIERT SEIN.
