3.4. ANSCHLUSS DER WARMLUFTKANALISIERUNG
Nach Abschluss der Arbeiten zur Aufstellung des Ofens ist es möglich,
die Installation der Warmluftförderrohre auszuführen.

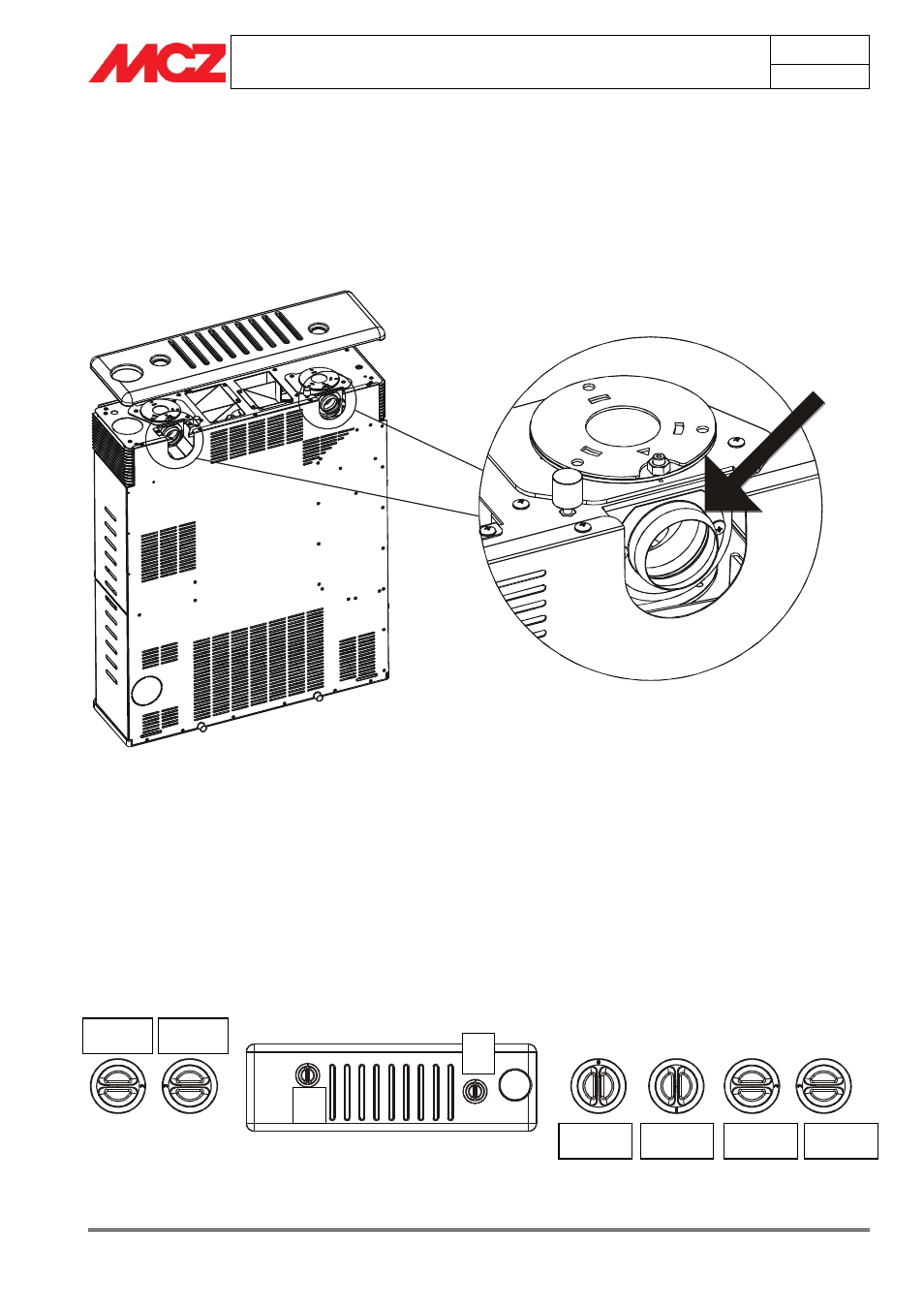

Zur Kanalisierung der Warmluft sind zwei biegsame Rohre an den
Öffnungen im oberen Bereich der Rückseite des Kaminofens zu
befestigen. Hierzu die Abdeckung abnehmen, die Rohre einfügen und
mit entsprechenden Schellen fixieren.
Danach ist es auf jeden Fall möglich, jederzeit die Richtung des
Warmluftausgangs zu ändern, auch nachdem eine Kanalisierung
ausgeführt wurde.
Auf der Abdeckung befinden sich zwei Drehgriffe, die den Austritt der
Warmluft in die gewünschte Richtung erlauben:
POSITION 1 WARMLUFT SEITLICH LINKS
POSITION 2 WARMLUFT SEITLICH RECHTS
POSITION 3 WARMLUFT AN FRONTSEITE
POSITION 4 WARMLUFT KANALISIERT
POSITION 5 DREHGRIFF A WARMLUFT OHNE BESTIMMTE RICHTUNG
POSITION 6 DREHGRIFF B WARMLUFT OHNE BESTIMMTE RICHTUNG
Die Kanalisierungs-Förderrohre können auch eingemauert werden.
(SIEHE OPTIONALS).
POS. 1
POS. 2
POS. 3
POS. 4
POS. 5
POS. 6
A
B
