3.2. VORBEREITEN UND AUSPACKEN
Der Kaminofen Philo wird in mehreren Verpackungsstücken geliefert:
 Das erste enthält den Kaminofen (Abb. 1).
 Das zweite enthält die frontseitige Verkleidung aus lackiertem Stahl
(2 Stück, Abb. 2).
 Das dritte enthält die Gitter (Abb. 4).
 Das vierte enthält die obere Abdeckung (Abb. 5).
Die Verpackungsstücke mit den Gittern und der Abdeckung werden
zusammen mit dem Kaminofen in den gleichen Karton eingefügt (Abb. 1),
während das Verpackungsstück mit den frontseitigen Verkleidungen neben
das Verpackungsstück des Kaminofens (Abb. 2) positioniert wird.
Die Verpackung öffnen und die fünf Schrauben an der Unterstruktur des
Kaminofens (3 vorne und 2 hinten), welche diesen an der Palette
verankern, ausdrehen (Abb. 6). Um die zwei hinteren Schrauben an der
Rückseite des Kaminofens zu entfernen, sind zwei größere Langlöcher
vorgesehen, die das Einfügen des Schraubenschlüssels ermöglichen.
Den Kaminofen an die ausgewählte Stelle positionieren, die die Vorgaben
für die Installation erfüllen muss.

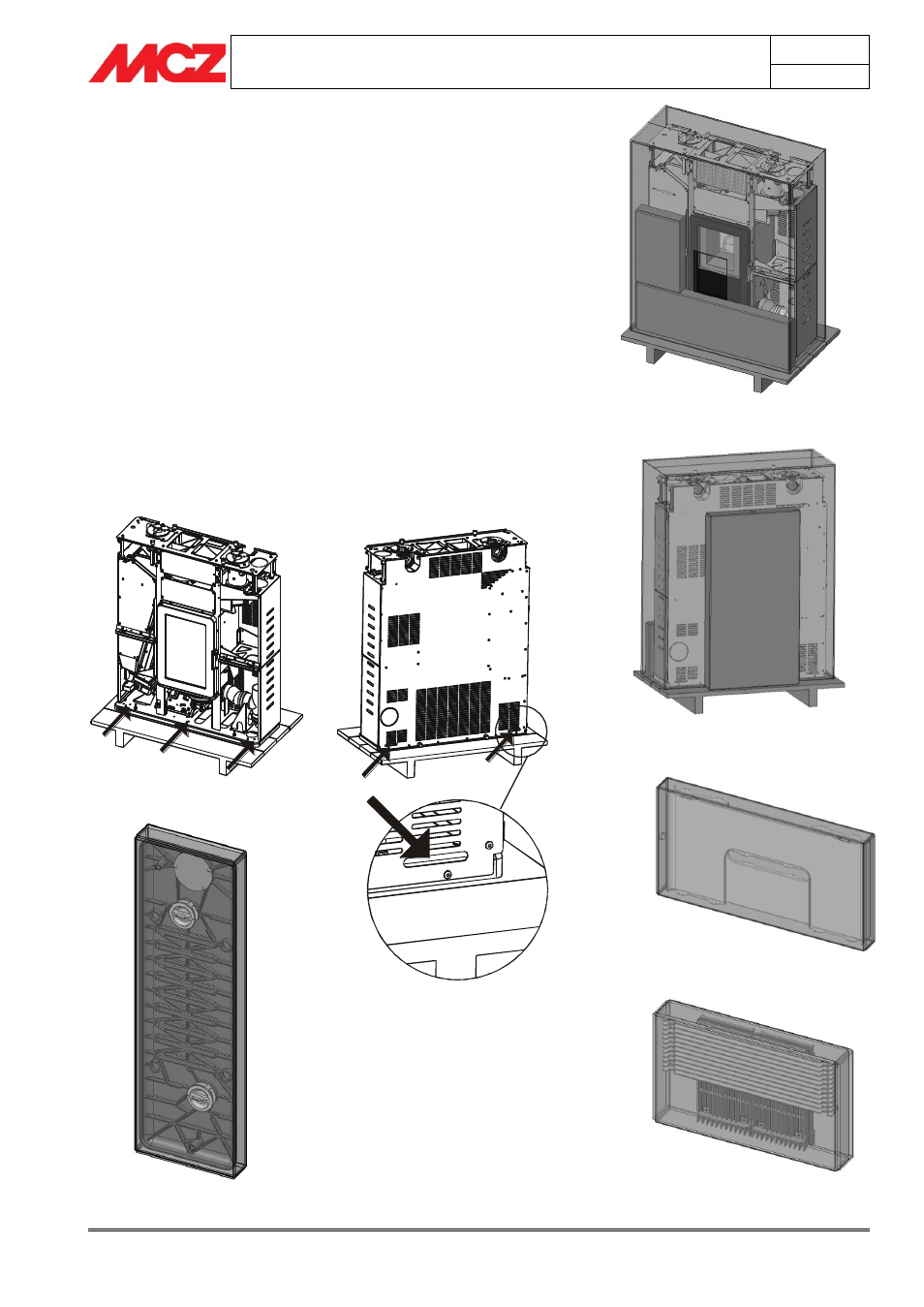

Abbildung 1 – Verpackung des
Kaminofens (frontseitige Ansicht)
Abbildung 3 – Verpackung der frontseitigen
Verkleidung
Abbildung 6 - Entfernung der
Verpackungsschrauben
Abbildung 4 – Verpackung der Gitter
Abbildung 5 – Verpackung der
oberen Abdeckung
Abbildung 2 – Verpackung des
Kaminofens (rückseitige Ansicht)
