Anschluss des rauchabgangsrohrs – MCZ Philo Benutzerhandbuch
Seite 21
PELLET-KAMINÖFEN
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
S.
21
Installation und montage
Technischer Dienst - MCZ Group S.p.A. vorbehaltene Rechte - Nachdruck verboten

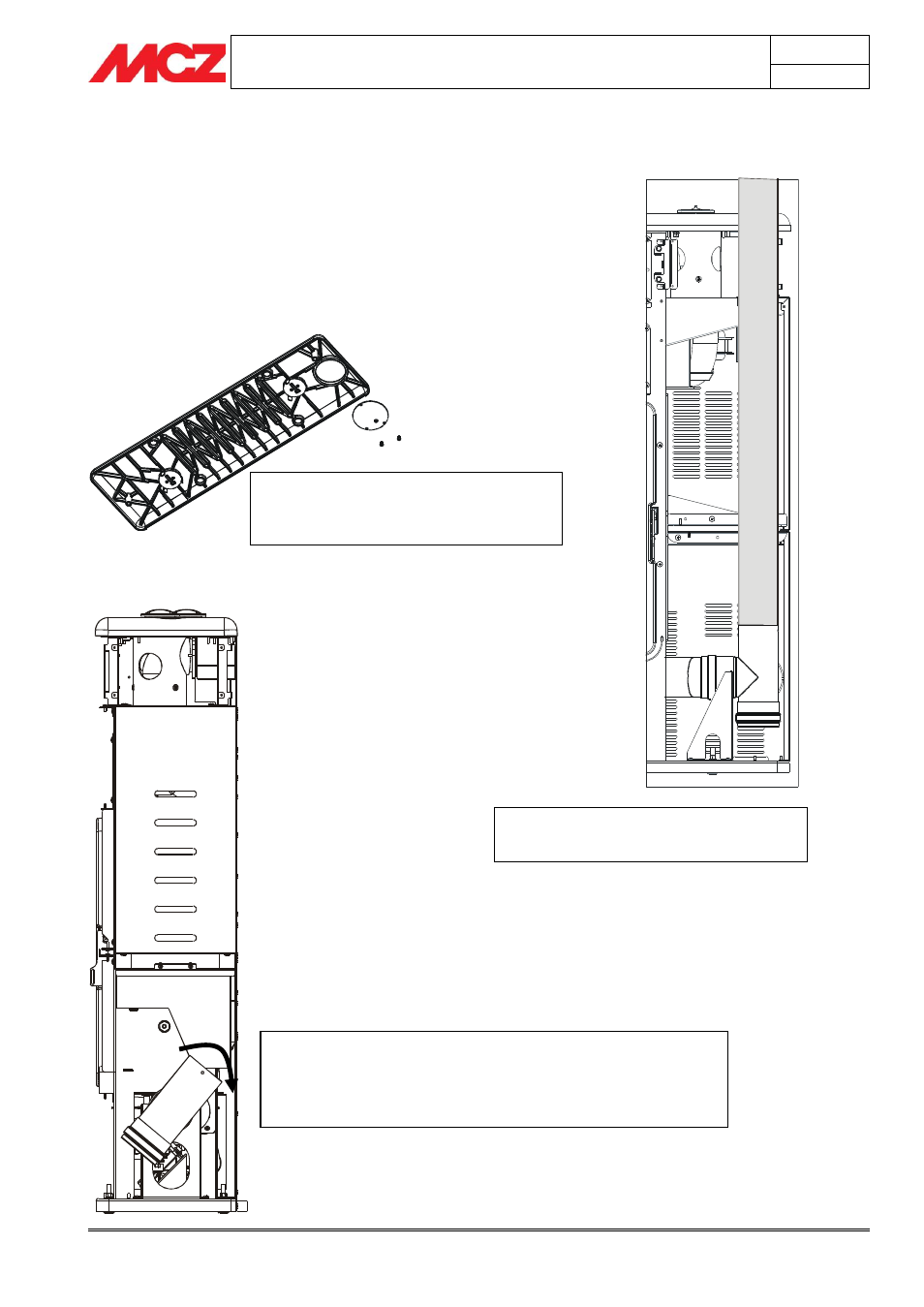

3.3. ANSCHLUSS DES RAUCHABGANGSROHRS
Der Rauchabgang kann rückseitig oder an der Oberseite des
Kaminofens ausgeführt werden.
Soll der Anschluss des Rauchabgangsrohrs an der Oberseite
erfolgen, muss unter der Abdeckung der Verschluss mit den drei
Schrauben entfernt werden.
Anschließend das Rohr bis zum festen Einrücken am Rauchanschluss
einfügen.
Ist der Rauchabgang auf der Rückseite vorgesehen, muss
das T-Anschlussstück zur Rückseite des Kaminofens gedreht und
der Ausschnitt an der Rückseite ausgebrochen werden.
Anschließend den Anschluss der Rohre ausführen.
Unter der Abdeckung des Kaminofens den
mit drei Schrauben befestigten Verschluss
entfernen.
Einfügen des Rohrs für Rauchabgang an
der Oberseite.
