PELLET-KAMINÖFEN
Kapitel 3
INSTALLATIONS- UND BEDIENUNGSANLEITUNG
S.
24
Installation und montage
Technischer Dienst - MCZ Group S.p.A. vorbehaltene Rechte - Nachdruck verboten
Es empfiehlt sich, Kanalisierungs-Förderrohre mit
ungefähr gleichen Längen zu verlegen, um die
Warmluft gleichmäßig zu verteilen; anderenfalls
wählt die Luft vornehmlich die kürzere oder weniger
Kurven aufweisende Kanalisierung.

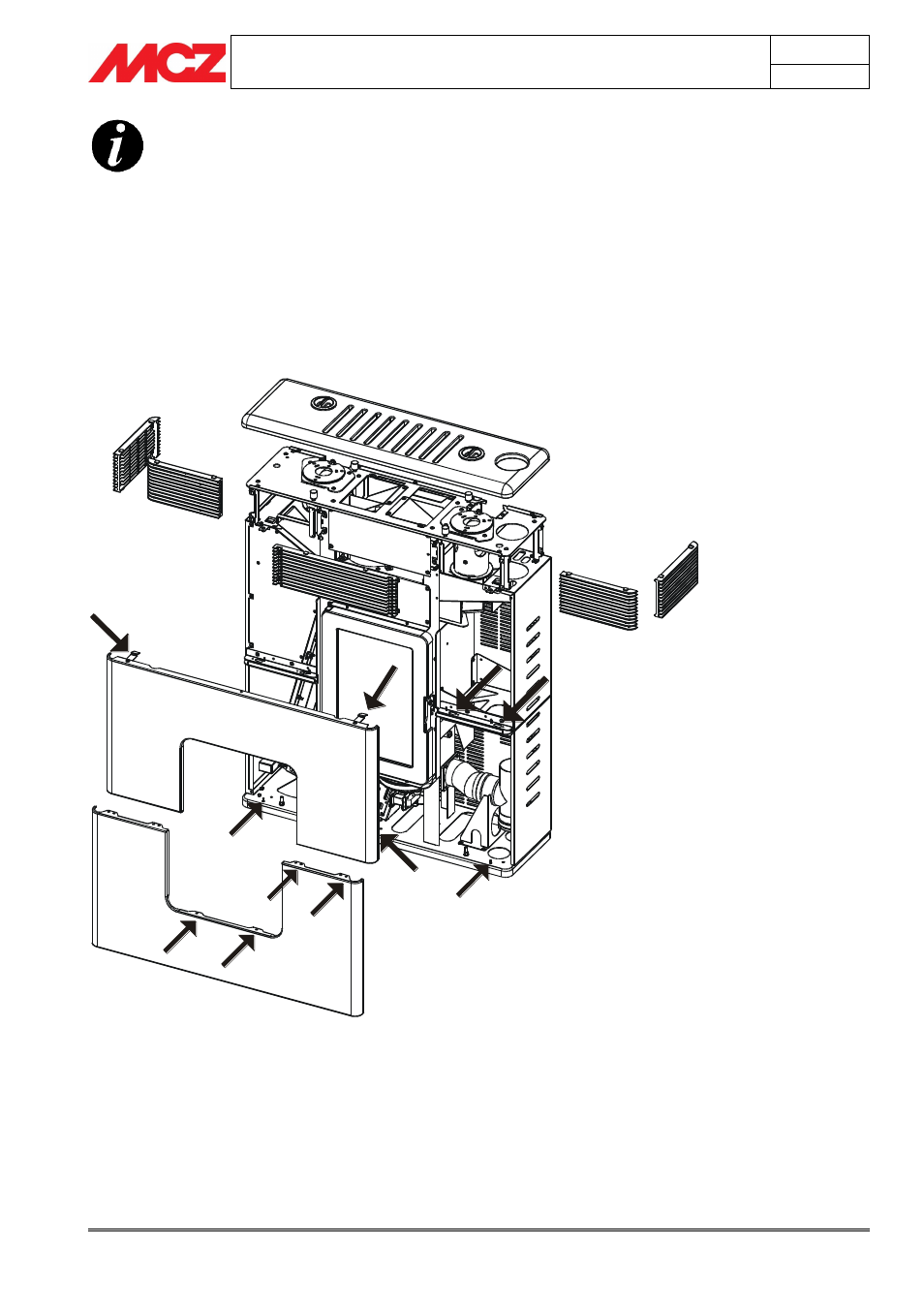

3.5. MONTAGE DER VERKLEIDUNG
3.5.1.
Montage der frontseitigen Verkleidung und der Gitter
Bei der Anlieferung des Kaminofens sind Abdeckung, Gitter und
frontseitige Verkleidung separat verpackt, d.h., vor dem Zusammenbau
sind alle Teile auszupacken.
A
B
C
D
F
G
E
m
m
Für die Montage der frontseitigen Verkleidung ist folgendermaßen
vorzugehen:
Den unteren Teil der Verkleidung A mit beiden Händen
nehmen und in die Stifte im unteren Bereich des Kaminofens
einfügen; anschließend die Befestigung des Teils an der
Struktur mit den beiliegenden Schrauben ausführen (zwei
Schrauben rechts und zwei Schrauben links; zudem ist der
Teil in der Mitte festzustellen; hierzu die Tür öffnen und im
unteren Bereich zwei weitere Schrauben eindrehen). Die in
