A-4 Erweiterungsspeicher installieren
Erweiterungsspeicher installieren
Dieser Abschnitt beginnt mit einer Beschreibung, wie ein DIMM-Modul (Dual In-line Memory Module) auf der
Hauptplatine installiert wird. Nach Aufrüstung der Speicherkapazitäten können komplexe Seiten gedruckt,
mehr Schriften und Makros definiert werden.
Der TA Triumph-Adler LP 4033 wird standardmäßig mit 96 MB, der LP 4028 mit 64 MB Hauptspeicher aus-
geliefert. Durch den Einbau optionaler DIMM-Module kann die Speicherkapazität auf maximal 576 MB
(LP 4033) bzw. 320 MB (LP 4028) ausgebaut werden. Dazu verfügt der TA Triumph-Adler LP 4033 über zwei
Steckplätze, der TA Triumph-Adler LP 4028 über einen Steckplatz für Zusatzspeicher.
Erweiterungsspeicher sollte nur von einem autorisierten
TA Triumph-Adler Solution
Center o
der einem von
TA Triumph-Adler
geschulten Techniker installiert werden.
TA TRiumph-Adler
übernimmt keine Haftung für Schäden, die auf eine unsachgemäße
Installation
zurückzuführen sind.
Das 32-MB-DIMM-Modul, mit dem der
TA Triumph-Adler LP 4033
standardmäßig bestückt ist,
ist in einem der Erweiterungssteckplätze installiert.
Hauptplatine ausbauen
Auf der Hauptplatine des Druckers befinden sich zwei Sockel für die Installation von DIMM-Modulen, über
die zusätzliche Speicherkapazitäten bereitgestellt werden können.
Die folgenden Anweisungen sind ausschließlich für einen technischen Fachmann
bestimmt. Berühren Sie auf keinen Fall elektronische Bauteile im Innern des Druckers.
Hinweise zur Handhabung der Hauptplatine und der DIMM-Module
Um die Elektronik des Geräts zu schützen, sollten Sie unbedingt folgende Sicherheitshinweise beachten:
•
Berühren Sie, bevor Sie die Hauptplatine oder ein DIMM-Modul anfassen, ein Wasserrohr oder ein ande-
res Metallobjekt, um die an Ihrem Körper angesammelte statische Elektrizität abzuleiten. Während der
Arbeit sollten Sie ein Antistatik-Armband tragen.
•
Fassen Sie die Hauptplatine und das DIMM-Modul nur am Rand an.

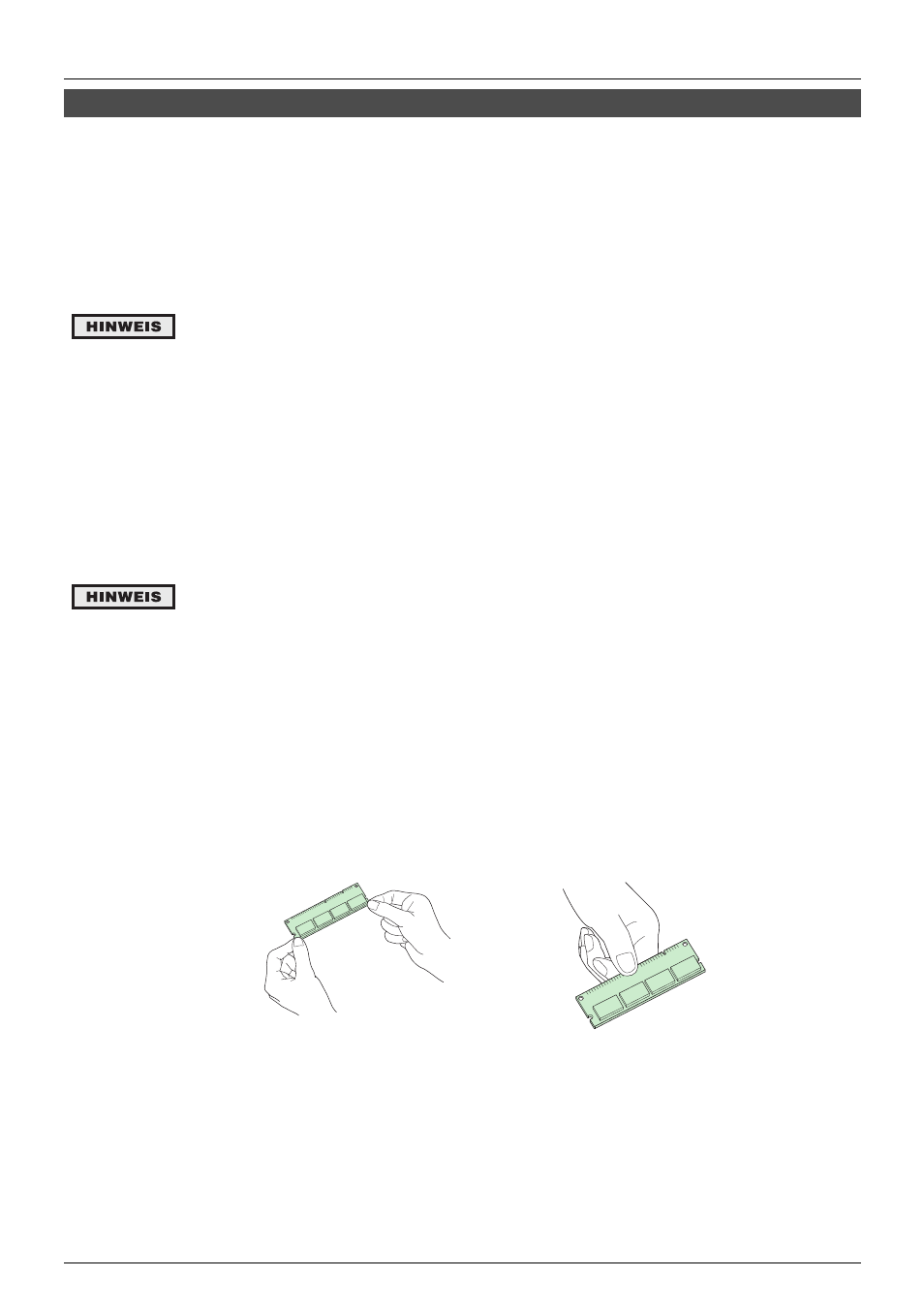

Abbildung A-2
RICHTIG
FALSCH
