VEGASON 51P … 53P

24960-DE-040304

Schwenkhalterung

Eine Schwenkhalterung ermöglicht dabei
nicht nur die Ausrichtung auf die Füllgut-
oberfläche, sondern auch die Minimierung
eventueller Störechos.

Aus dem Zubehörprogramm können Sie eine
Schwenkhalterung (Montagebügel) für die
Montage des VEGASON 53 beziehen. Damit
ist die optimale Ausrichtung des Sensors auf
die Füllgutoberfläche sehr einfach möglich.

VEGASON 53 auf Behälterflansch

Bezugsebene

Min. Distanz

4.3 Messung an Schüttgütern

Flanschmontage

Wie bei Flüssigkeiten kann auch bei
Schüttgutbehältern das Gerät auf einen kur-
zen DIN-Rohrstutzen montiert werden. Die
Stutzenachse muss dabei aber auf den
Behälterauslauf zeigen bzw. sollte senkrecht
auf die Füllgutoberfläche ausgerichtet sein
und muss sehr kurz sein (< 100 mm).

Montage und Einbau

;;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;

;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;

;;;;;;;;;;;;;;

Schachtpumpe

Messrohr

Schachtpumpe

≥

100 mm

siehe auch “4.4 Stutzen-
verlängerung“

Rohrstutzen

min.
Distanz

Messbereich

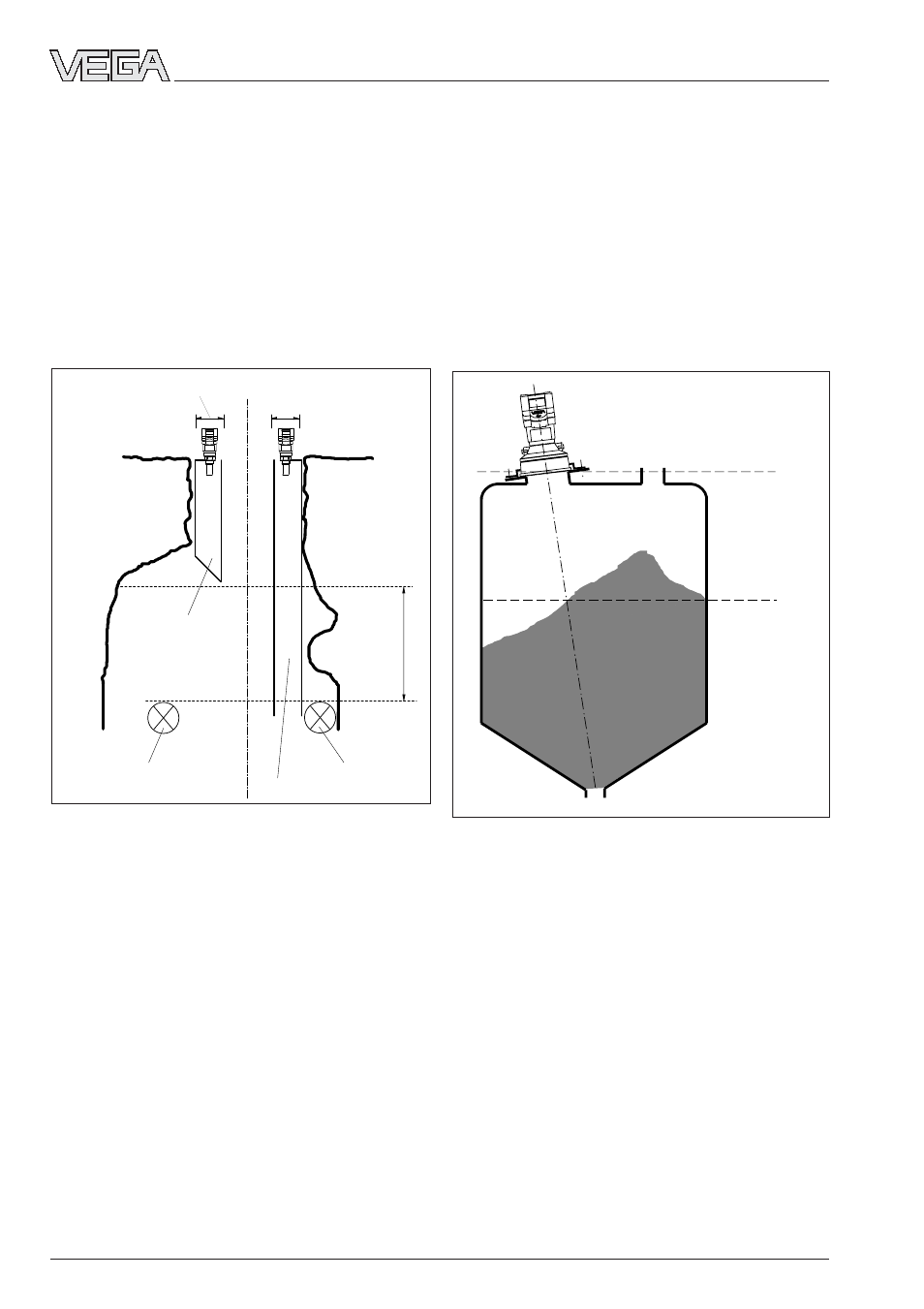

Messrohrstutzen oder Messrohr am Beispiel eines
Schachtes

Pumpenschacht

Enge, sehr unebene Schacht-, Brunnen-, und
Behälteröffnungen mit sehr rauen und groben
Wandungen oder Vorsprüngen machen eine
Ultraschallmessung auf Grund größter
Störechoes sehr schwierig. Diese Schwierig-
keiten können mit Rohrstutzen oder einem
kompletten Messrohr überwunden werden
(siehe dazu auch Kapitel „4.4 Stutzen-
verlängerungen“).

Mit einem Messrohr können in durchgehend
engen Schächten, wie in der Abbildung skiz-
ziert, sehr gute Messergebnisse erzielt wer-
den. Das verwendete Messrohr muss dazu
innen glattwandig sein (z.B. PE-Abwasser-
rohr) und einen Durchmesser

≥

200 mm ha-

ben. Diese Messanordnung arbeitet
problemlos, solange das Messrohr an der
Rohrinnenseite nicht durch anhaftenden
Schmutz verunreinigt wird (reinigen). Prüfen
Sie auch ggf. den Einsatz hydrostatischer
Druckmessumformer oder kapazitiver
Messsonden. Das Messrohr darf entweder
nie in das Füllgut eintauchen oder aber es
muss immer eingetaucht sein, so dass die
Messung ausschließlich im Rohr stattfindet.
