Anschlüsse

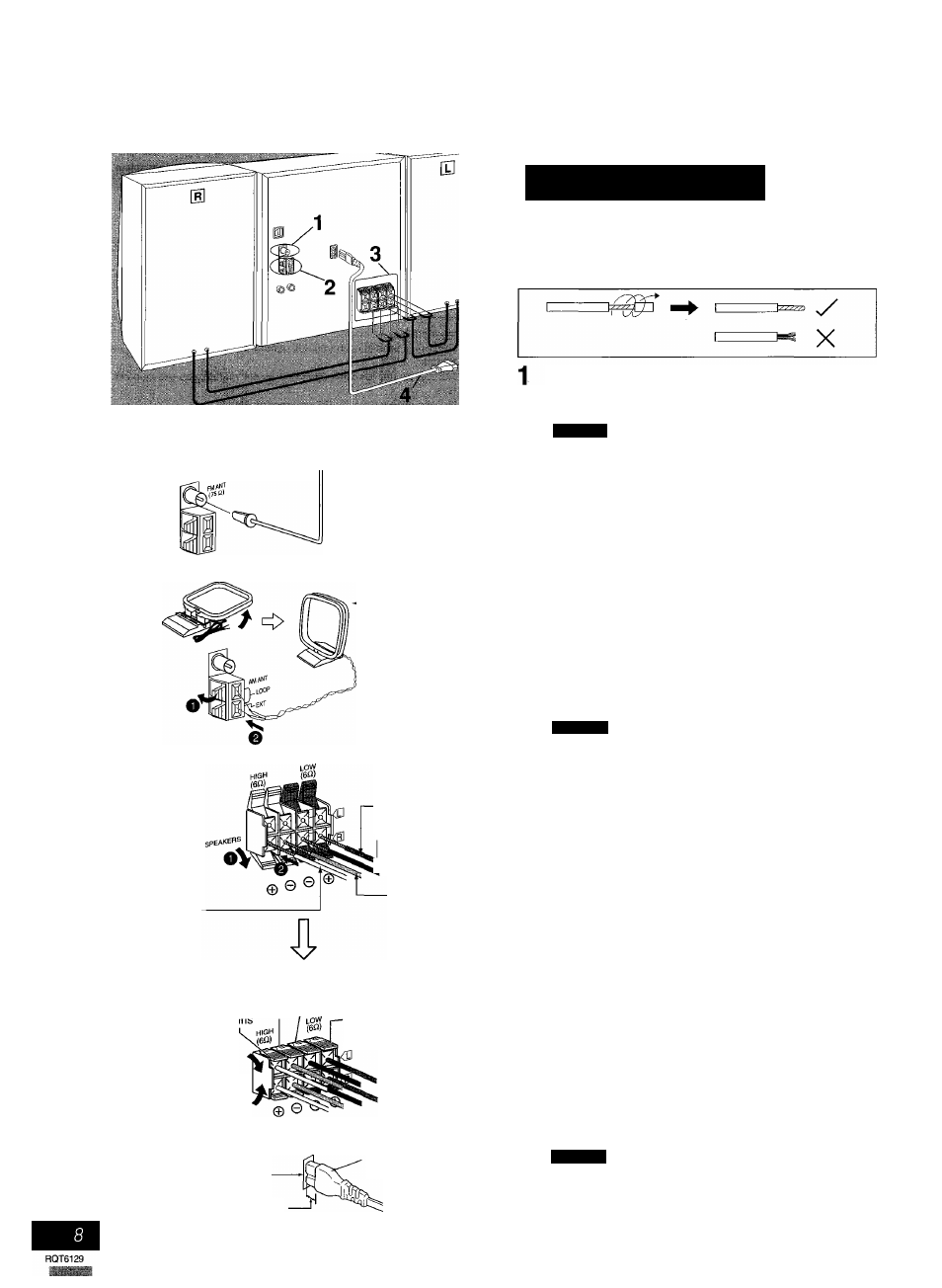

Grundlegende Anschlüsse
(für mitgeliefertes Zubehör)
• Das Netzkabel erst nach Herstellen aller anderen Anschlüsse an
eine Netzsteckdose anschließen.
• Zur Vorbereitung der Antennendrähte und der Lautsprecherkabel
ein kurzes Stück der Isolierung verdrehen und abziehen.
1 Klebeband
Nastro adesivo ^
Ruban adhésif ‘-n-'
■ UKW-Zimmerantenne
Antenna FM interna
Antenne FM intérieure
MW-Rahmenantenne
Antenna AM a quadro
Antenne-cadre AM
Grau {+)
Grigio {+)
Gris (-
h )
Rot (+)
Rosso (+)
Rouge (+)
— Schwarz (-)
Nero (-)
« 1 ^ Noir (-)
Blau (-)
Blu (-)
Bleu (-)
Schwarz
Nero
Noir
i r'
■ Rosso
Rouge
gpEAKEB®
Steckerbuchse
Presa
Entrée de câble
Ca. 6 mm
Ca. 6 mm
Environ 6 mm
Stecker
Connettore
Connecteur
Die UKW-Zimmerantenne anschließen.
Die Antenne mit Klebeband an einer Wand oder einem Pfeiler
in einer Position befestigen, die den besten Empfang ermöglicht.
Hinweis
Für optimale Empfangsqualität:
Die Aufstellung einer UKW-Außenantenne wird empfohlen.
(Siehe Seite 10.)
2
Die MW-Rahmenantenne anschließen.
Nach Aufstellung der Antenne die Anlage einschalten und einen
Sender abstimmen. Die Antenne so aufstellen, dass die optimale
Empfangsqualität mit minimalem Rauschen erzielt wird.
3 Die Lautsprecherkabei anschiießen.
Darauf achten, die Drähte jedes Lautsprecherkabels an die
gleichfarbigen Lautsprecherklemmen anzuschließen, damit die
richtige Polarität (-
h und -) erhalten wird. Nach dem Anschluss
der Lautsprecherkabel sicherstellen, dass sich blanke Leiter
nicht gegenseitig berühren.
Durch einen unsachgemäßen Anschluss kann die Anlage
beschädigt werden.
Vorsicht
I Ausschließlich die mitgelieferten Lautsprecher
verwenden.
Mit den mitgelieferten Lautsprechern wird die optimale
Klangqualität von dieser Anlage erzielt. Bei Verwendung
anderer als der Lautsprecher im Lieferumfang kann das Gerät
beschädigt werden, und die Klangqualität wird beeinträchtigt.
Vorsicht
• Verwenden Sie die Lautsprecher nur mit dem
empfohlenen System, weil sonst der Verstärker
oder die Lautsprecher u.U. beschädigt werden
oder ein Feuerausbruch verursacht werden
kann.
Wenden Sie sich an einen qualifizierten
Fachmann, falls eine Beschädigung aufgetreten
ist oder sich die Wiedergabeleistung plötzlich
verändert.
• Diese Lautsprecherboxen nicht an einer Wand
oder an der Decke befestigen.
4
Das Netzkabel anschließen.
Anschließen des Steckers
Auch bei richtigem Anschluss des Steckers kann je nach Bauart
der Buchse das Steckeräußere vorstehen (siehe die Abbildung).
Die einwandfreie Funktion wird dadurch nicht beeinträchtigt.
Hinweis
Das mitgelieferte Netzkabel ist ausschließlich für den Gebrauch
mit diesem Gerät bestimmt. Dieses Netzkabel auf keinen Fall
für andere Geräte verwenden.
