14
REMKO PGT

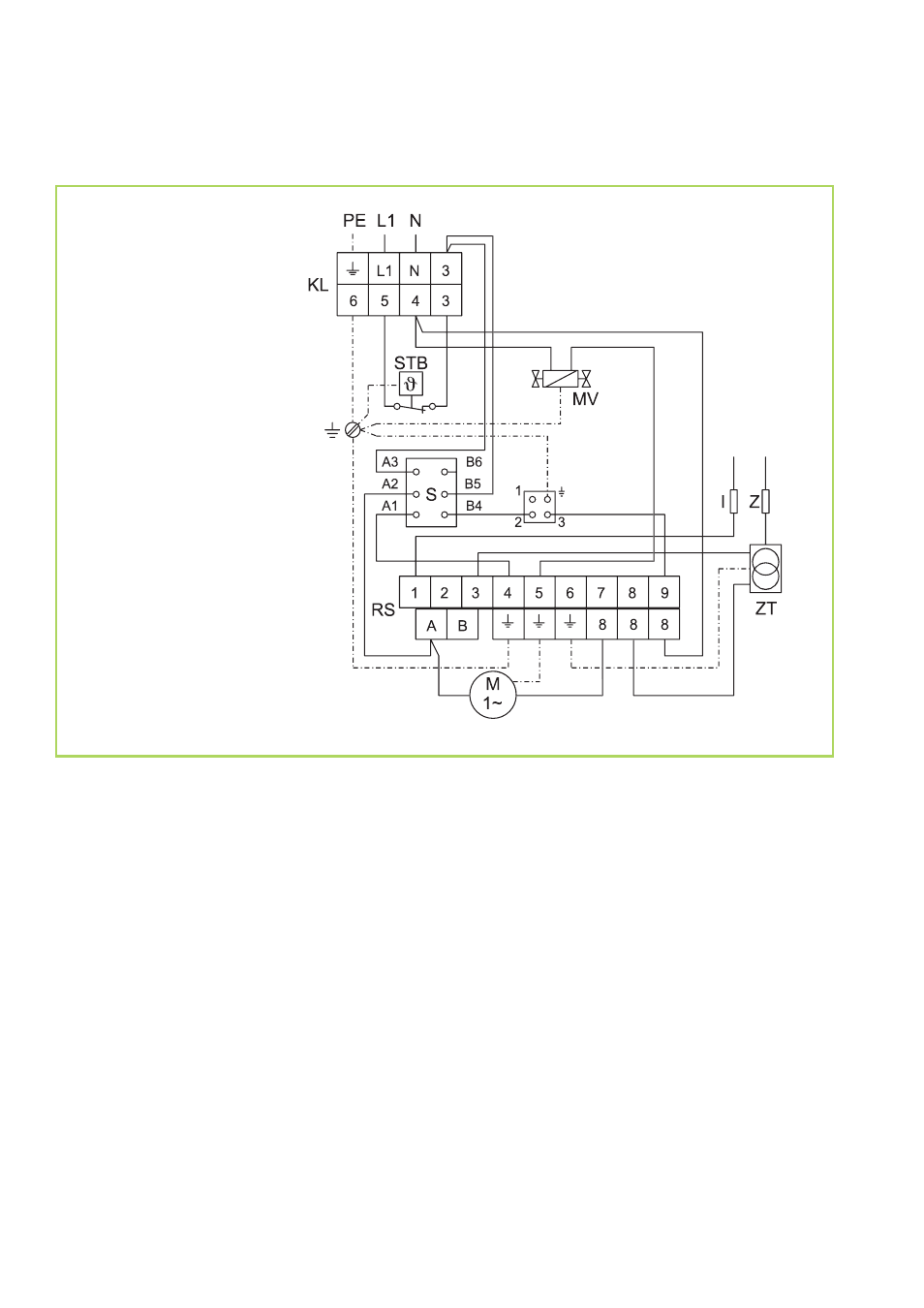

Elektrisches Anschlussschema
PGT 30/60-R07
RT
PGT 30 / PGT 60
Legende:
I = Ionisationselektrode
KL = Klemmleiste
M = Ventilatormotor
MV = Magnetventil
RS = Relaissockel
RT = Thermostatsteckdose
S = Betriebsschalter
STB = Sicherheitstemperaturbegrenzer
Z = Zündelektrode
ZT = Zündtrafo
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
