15
I
PGT 100-R07
PGT 100
Legende:
HS = Hilfsrelais
I = Ionisationselektrode
KL = Klemmleiste
M = Ventilatormotor
MV = Magnetventil
NK = Nachkühlthermostat
RS = Relaissockel
RT = Thermostatsteckdose
STB = Sicherheitstemperaturbegrenzer
S = Betriebsschalter
Z = Zündelektrode
ZT = Zündtrafo

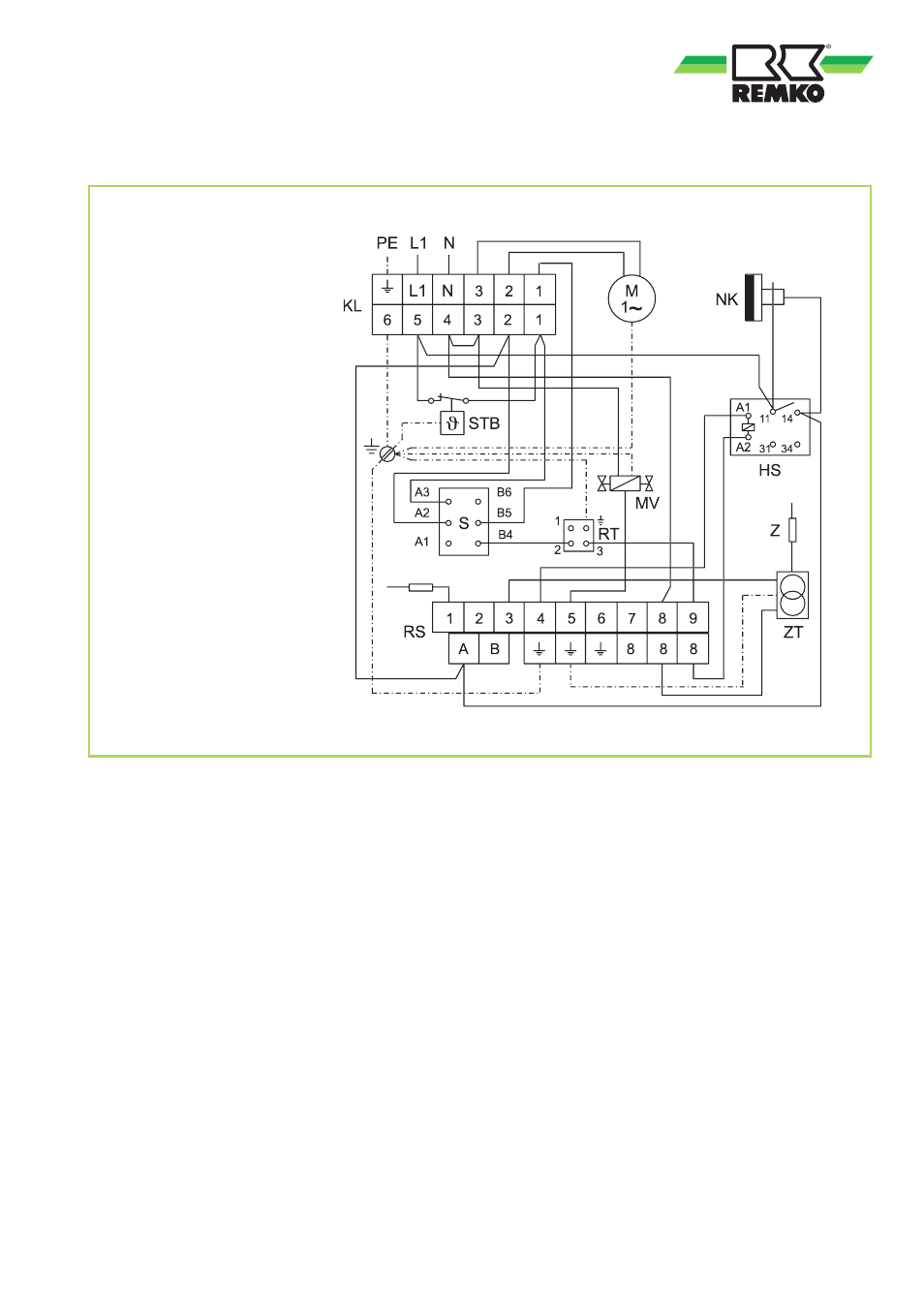

Elektrisches Anschlussschema
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
